描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 处理器 | 早期：80486DX；后期：32 位 PowerPC 667MHz |
| 内存 | 1MB/512MB，带 ECC 校验；支持 DIMM 扩展 |
| 闪存 | 512MB NAND，存储控制程序与参数 |
| 控制周期 | 1–1000ms 可调，核心回路 1ms |
| 冗余架构 | TMR 三重冗余 / 2oo2 双重冗余，切换≤50ms |
| 通信接口 | 2×RS‑232、ARCNET、以太网；支持 Modbus/Profibus |
| 安全 I/O | 8 路 24VDC 安全 DI，超速 / 火焰 / 油压联锁 |
| 供电 | 5VDC±5%；功耗≤12.5W（正常） |
| 工作温度 | -40℃~+70℃；存储 – 55℃~+85℃ |
| 尺寸 / 重量 | 233×160×40mm；约 1.5kg |
| 认证 | IEC 61508 SIL2、CE、UL、MIL‑STD‑810G |
产品深度介绍

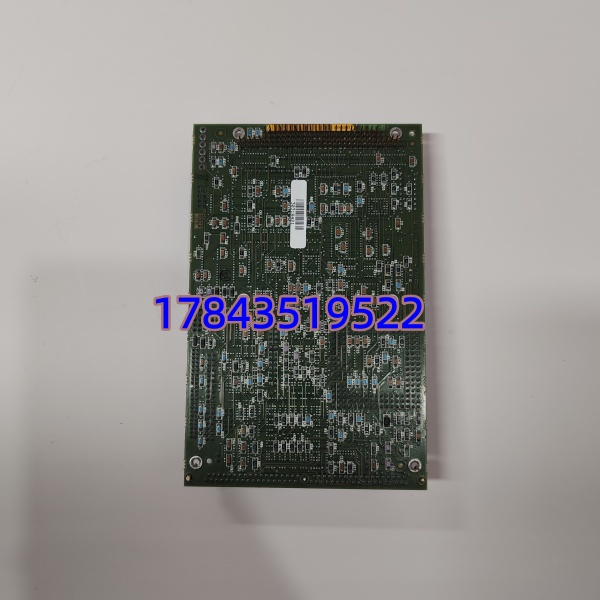

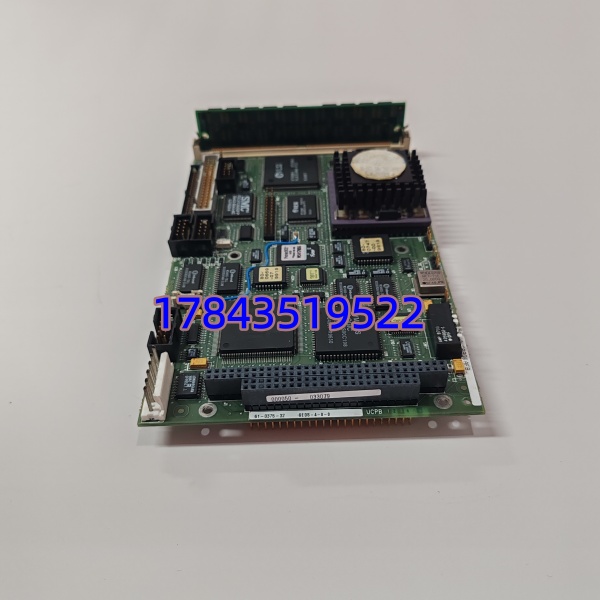

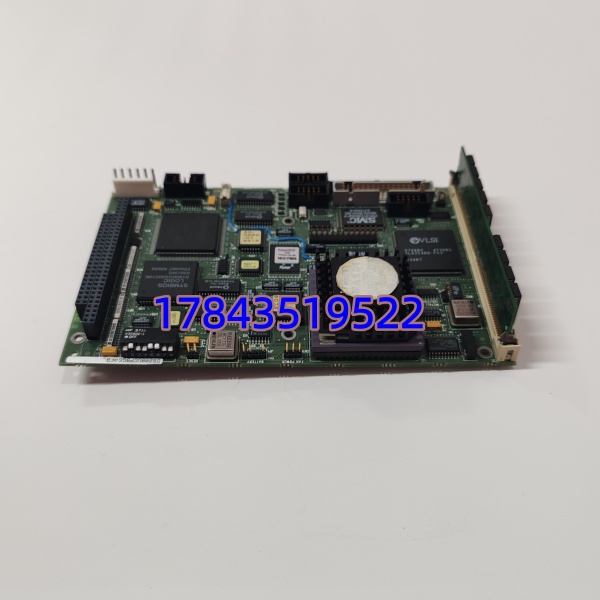

DS200UCPBG6AFB 是 GE Speedtronic Mark V/VIe 涡轮控制系统的核心 I/O 引擎 CPU 板，专为燃气轮机、蒸汽轮机的实时控制设计，相当于涡轮机的 “运算中枢”。
模块采用TMR 三重冗余架构，三通道同步运算并交叉校验，单点故障无扰切换，保障涡轮在启停、并网、满负荷等全工况下稳定；内置涡轮专用控制算法，转速控制精度达 ±0.1%，支持 TCL 与 IEC 61131‑3 编程，适配 GE 9FA/9E 等主流机型。集成多接口与安全 DI，兼顾数据交互与紧急停机联锁，MTBF 超 20 万小时，满足电力、石化等高可靠场景需求。
应用场景与行业案例
工程痛点描述
大型涡轮机组控制面临高实时性、高可靠性、高安全性三重压力：常规 PLC 运算周期长、冗余能力弱，难以满足毫秒级响应与无扰动切换；涡轮超速、熄火等故障需瞬时联锁，普通控制器易误动或拒动，引发重大事故与高额停产损失。
典型应用场景
- 电力行业 — 燃气 / 蒸汽轮机联合循环控制转速、负荷、燃料阀，TMR 冗余确保单 CPU 故障不跳机，避免电网冲击与非计划停机。
- 石油化工 — 裂解 / 压缩机组监控温度、压力、振动，联锁保护防止轴系损坏与泄漏，适配防爆与强电磁环境。
- 油气长输 — 压气站涡轮驱动控制压缩机转速与流量，宽温设计适配野外‑40℃~+70℃，热插拔支持在线维护。
- 工业驱动 — 大型泵 / 风机涡轮精准调速与负荷分配，降低能耗，冗余设计保障连续生产，减少停机检修。
真实案例
去年 9 月，南方某电厂 2×9FA 燃气轮机 Mark V 系统 CPU 故障，DS200UCPBG6AFB 报警停机，单台机组日发电量损失超 200 万度。原型号原厂订货需 8 周，期间只能降负荷运行，电网调度压力极大。
客户紧急采购 DS200UCPBG6AFB，我们完成入库溯源、固件版本核对、24 小时通电老化及 TMR 冗余切换测试后，48 小时内发货。工程师现场备份原程序，复制 DIP 开关配置，冗余机架直接替换，上电后三 CPU 同步运行，联锁响应＜50ms，机组次日满负荷并网，各项参数正常。
