描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | DS200TCPDG1BEC |
| 制造商 | GE Boards & Turbine Control |
| 适配系统 | GE Mark V Speedtronic 涡轮控制（蒸汽 / 燃气 / 风力） |
| 主要电压 | 125VDC（系统配电）；24VDC（辅助） |
| 额定电流 | 20A（总负载） |
| 硬件配置 | 8 个拨动开关（核心隔离）、36 个保险丝（带 LED）、4 个信号端子、1 个 10 针连接器 |
| 状态指示 | 36 路绿色 OK LED（亮 = 正常，灭 = 熔断） |
| 工作温度 | -40°C ~ +85°C |
| 尺寸（宽 × 高 × 深） | 190mm × 150mm × 50mm |
| 重量 | 约 1.0kg |
产品深度介绍

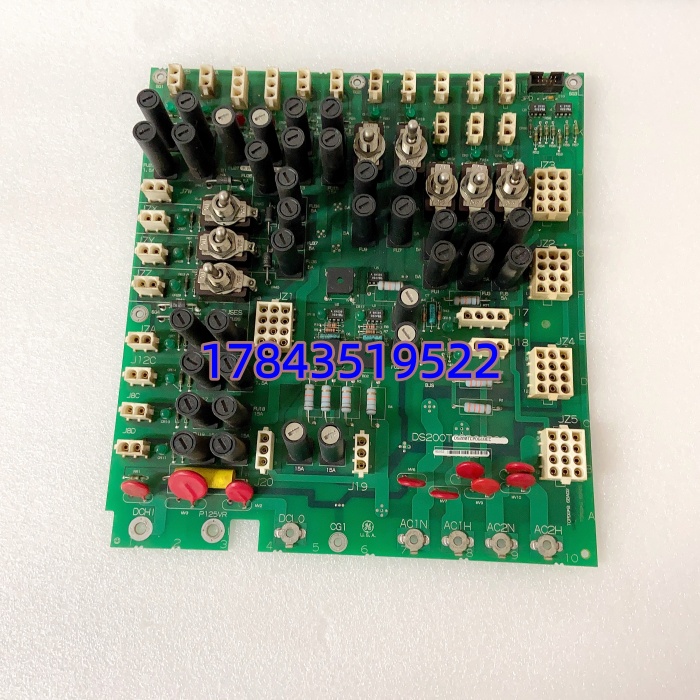

GE DS200TCPDG1BEC 是 Mark V 涡轮控制系统的核心电源分配板（PD Core），负责向控制引擎、I/O 核心电源板（TCPS）、超速保护板（TCEA）等关键部件分配稳定的 125VDC 电源。
- 配电与保护：36 路独立保险丝，每路带状态 LED，快速定位故障回路。
- 核心隔离：8 个拨动开关可在线单独断电某核心，不影响机组运行即可维护。
- 抗干扰设计：工业级 PCB 与保护涂层，适应电站 / 化工厂强电磁环境。
- 安装位置：Mark V 机柜 PD 核心槽位，与 TCPS、TCEA 等板卡配合使用
应用场景与行业案例
工程痛点描述
涡轮控制系统电源回路多、负载复杂；传统配电方式无独立保险丝与状态指示，故障排查慢、易扩大停机范围。
典型应用场景
- 电力行业 – 燃气 / 蒸汽轮机控制火电 / 联合循环电站 Mark V 系统，为控制核心、I/O 与保护回路提供集中配电与故障隔离。
- 油气行业 – 压缩机组涡轮控制炼油 / 天然气输送透平机组，保障控制电源连续与故障快速隔离，减少非计划停机。
- 工业驱动 – 大型风机 / 压缩机冶金 / 化工重载涡轮设备，在线维护能力提升系统可用性，降低维护成本。
真实案例
案例：某电厂 Mark V 系统电源故障整改2025 年，某燃气电厂 Mark V 系统频繁因电源回路故障停机，原配电板无独立保护与指示，排查需整柜断电。更换 DS200TCPDG1BEC 后，36 路保险丝 + LED 快速定位故障，8 路核心开关支持在线隔离维护。半年内故障停机时间减少 85%，年节省损失超 120 万元。
核心卖点与差异化
- 集中配电 + 独立保护：36 路保险丝 + LED，故障秒级定位，无需逐路排查。
- 在线维护能力：8 路核心隔离开关，不停机更换 / 维修单核心，提升系统可用性。
- 工业级可靠性：宽温 – 40°C~+85°C、抗振动冲击、保护涂层，适配严苛工况。
