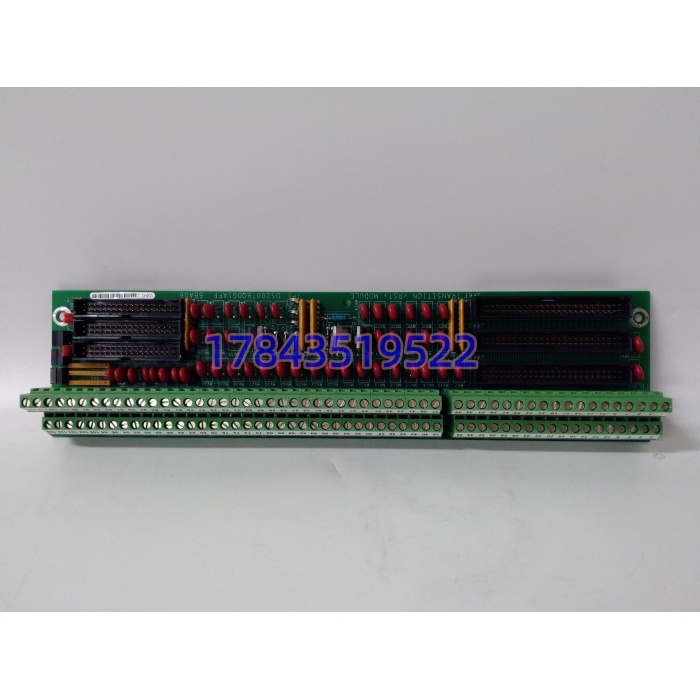

GE DS200TBQDG1AFF | Mark V Speedtronic RST 扩展端子板

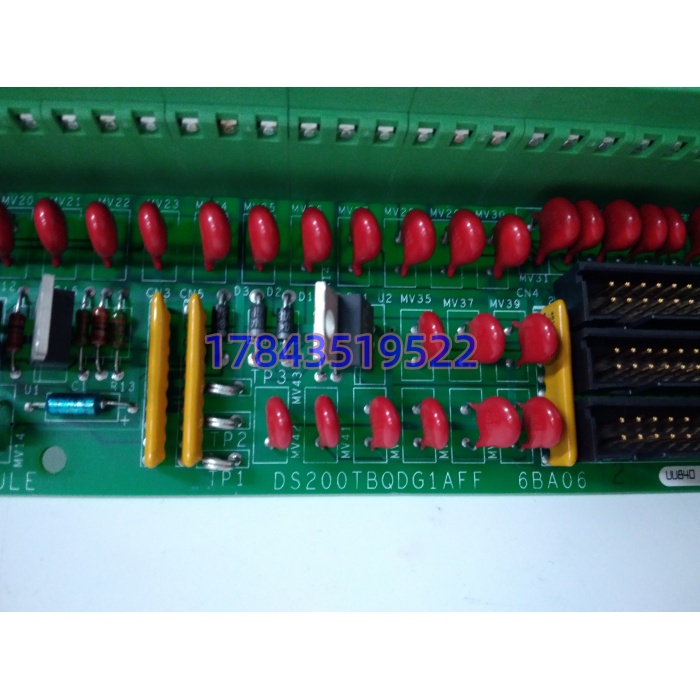

GE DS200TBQDG1AFF | Mark V Speedtronic RST 扩展端子板 - 图片 2

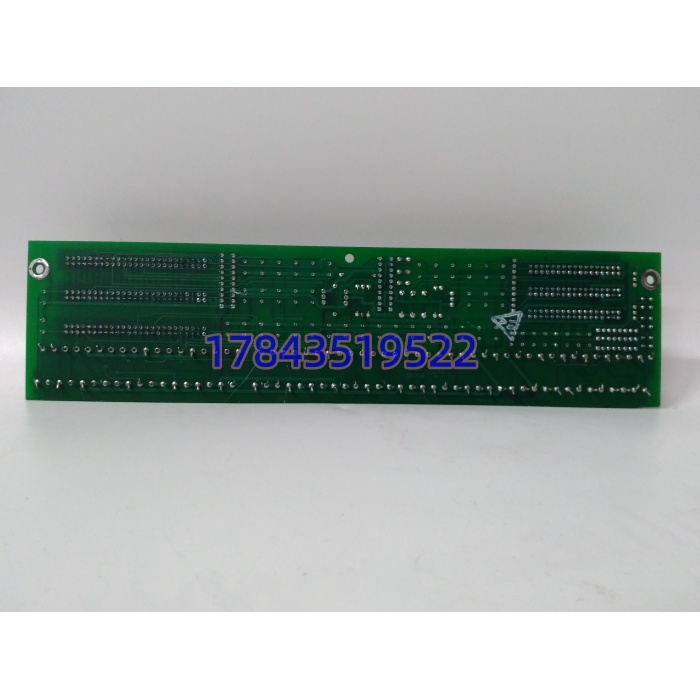

GE DS200TBQDG1AFF | Mark V Speedtronic RST 扩展端子板 - 图片 3
GE DS200TBQDG1AFF | Mark V Speedtronic RST 扩展端子板 - 图片 4

GE DS200TBQDG1AFF | Mark V Speedtronic RST 扩展端子板

原价为：¥7,656.00。当前价格为：¥5,676.00。

  • 型号：DS200TBQDG1AFF（简称 TBQD）
  • 品牌：GE 通用电气（GE Energy）
  • 系列：Speedtronic Mark V 轮机控制系统
  • 核心功能：RST 扩展端子板，作为现场传感器、执行机构与主控 I/O 卡件中间转接单元，汇聚模拟量、开关量信号，集成信号滤波、回路测试点，规整机柜布线
  • 产品类型：机架插装式无源 / 信号调理端子 PCB 板
  • 关键规格：双组高密度接线端子、3 路 34 针排线接口、板载测试测点、跳线组态功能；适配 Mark V 标准机柜
  • 生命周期：原厂永久停产，Last-Time-Buy 窗口早已关闭，市场货源仅库存尾料与经过上电检测拆机备件
我要购买
分类：

描述

产品详情

・完整型号：DS200TBQDG1AFF・品牌：GE General Electric・系统平台：Speedtronic Mark V 燃气轮机、蒸汽轮机控制系统

规格参数

参数项目 参数信息
官方名称 RST Extension Terminal Board（TBQD）
接口配置 两组高密度接线端子；3 个 34 针排线插座
配套线缆 扁平排线连接对应 Mark V I/O 控制主板
板载功能 多路信号 RC 滤波、TP 测试测点、组态跳线
信号类型 兼容模拟量信号、数字开关量反馈信号
安装形式 Mark V 控制柜标准导轨 / 卡槽安装
工作环境 0℃ ~ +65℃，控制柜严禁凝露、油污堆积
板卡属性 信号转接端子板，不具备独立运算功能
热插拔 不支持带电拔板；停机断电操作
生命周期 停产，无原厂全新期货订单
区分提醒 DS200TBQDG1AFF 后缀完整编号不能简化，同系列 TCQC、TBCQ 端子板外观相近，不可直接互换

产品介绍

（运维视角现场经验）Mark V 是国内电站、炼化大量存量重型燃机主控系统，DS200TBQDG1AFF 是机柜内关键信号中转底板。所有就地压力、温度、限位开关信号先接入这块端子板，再通过排线送入 I/O 主控卡。很多运维人员误以为端子板只是简单接线底板，故障率低，不做备件储备。实际现场最常见故障：端子排金属弹片氧化、板上滤波电容老化、排线插座引脚腐蚀，引发信号漂移、测点间歇性断线报警。重点提醒：不能单凭外形采购。Mark V 家族端子板型号繁多，DS200TCQCG、DS200TBCQG 等外观接近，但内部线路定义、引脚分配完全不同，盲目替换直接造成测点错乱、机组保护误动。整套系统运行年限大多超过 20 年，欧美现货调货周期普遍 30 天以上。



应用场景与库存策略

燃机属于关键连续运行机组，端子板故障不会立刻跳机，但大量工艺测点失效，机组失去完整监控，只能降负荷保守运行。多数电厂优先采购 CPU、电源卡，长期忽视端子类备件。

  • 联合循环电厂燃气轮机 Mark V 控制系统：排气温度、振动、燃料阀点位信号转接；建议最低储备 1 块备件，划入 B 类轮机配套备件。
  • 炼化自备电站、油气平台蒸汽轮机控制机柜：转速、压力、联锁开关信号采集端子。
  • 海外存量 GE 燃机大修项目：大修窗口期锁定备件；跨境运输震动极易造成 PCB 引脚虚焊。

真实案例：某工业园 40MW 燃气轮机机柜 DS200TBQDG1AFF 滤波回路老化，多个排气温度测点数值频繁跳变。仓库无备用端子板，全球寻货耗时 28 天。运行期间限制机组最高负荷，安排人员每小时就地比对就地仪表与控制系统读数。大修后将全机柜端子板纳入备件台账，同步每年停机检修清洁端子、检查排线插座腐蚀情况。
