描述
产品深度介绍

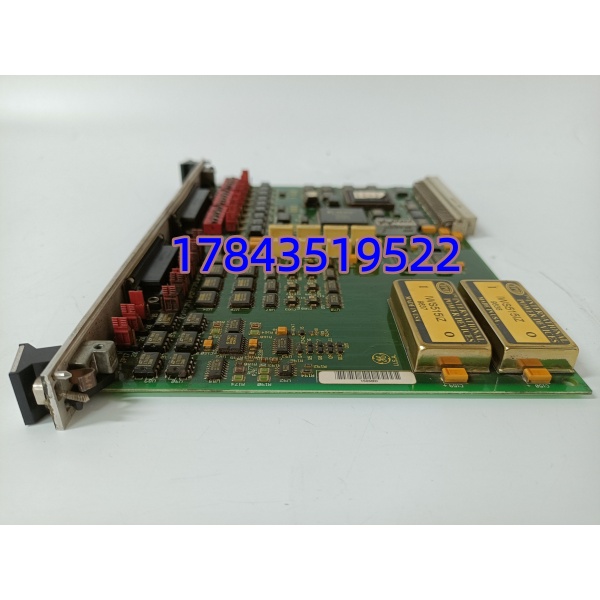

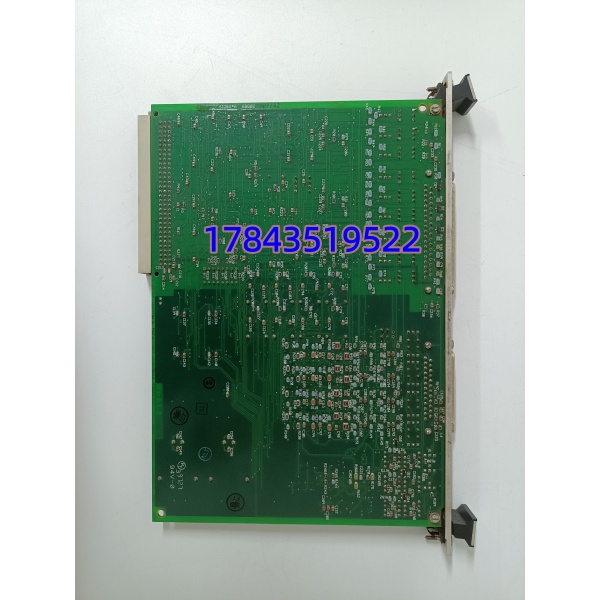

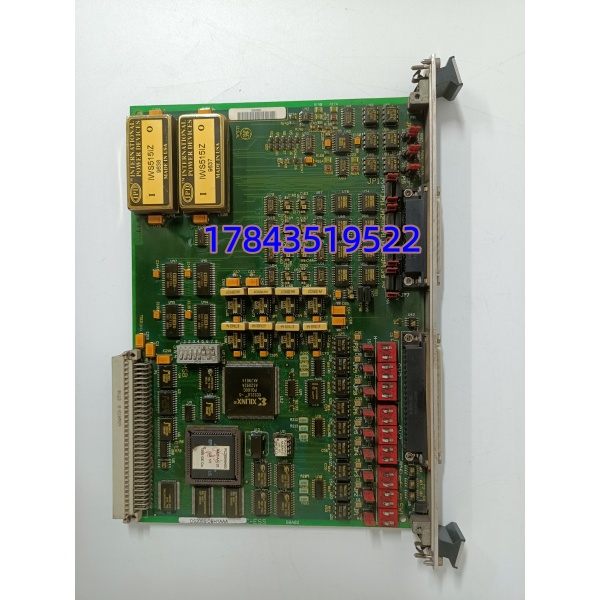

GE DS200SIOBH1AAA 是 Mark V 燃机控制系统专用 VME 架构串行 I/O 板，归属 SIOB 卡件产品线，主要安装在燃机主控机架内，负责现场变送器、电磁阀、就地操作面板的串行信号收发，同步完成 VME 背板与外部设备的数据交互。
该 AAA 修订版相比前代 DS200SIOBH1ABA 升级了信号隔离耐压与模数转换精度，2 路独立串行通道可分开配置波特率，板载 1 路状态诊断 LED，能快速定位通讯断线、信号短路故障，适配火电、联合循环电厂燃气轮机长期连续运行工况，是老旧 Mark V 机组停机抢修核心备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 供电电压 | +5V DC ±5% |
| 通讯通道 | 2 路 RS232/RS422 可切换串口 |
| 波特率范围 | 300 bps ~ 115200 bps |
| 硬件配置点位 | 3 组拨码开关（每组 6 位，合计 18 位）+20 组跳线 |
| 对外连接器 | 40 针标准信号端子 |
| 单路状态指示灯 | 1 颗故障 / 运行双色 LED |
| 整机功耗 | 5 W |
| 物理尺寸 | 233.4 × 165.1 mm |
| 工作环境温度 | -20 ℃ ~ 70 ℃ |
| 存储温度 | -40 ℃ ~ 85 ℃ |
| 兼容同系列型号 | DS200SIOBH1A、DS200SIOBH1ABA、DS200SIOBH1ACA |
| 适配系统 | GE Speedtronic Mark V 燃气轮机主控系统 |
常见问题解答
Q1：DS200SIOBH1AAA 和 DS200SIOBH1ABA 能直接替换吗？
A：硬件插槽、端子定义完全通用，可直接上机，但 AAA 版隔离耐压更高。替换前必须完整复制旧板所有跳线、拨码设置；两者固件底层逻辑一致，无需重新下载机组程序，更换后直接通讯识别。
Q2：这块卡支持热插拔吗？不停机能不能更换？
A：不支持热插拔。Mark V VME 背板无带电插拔保护电路，带电拔插会击穿板卡通讯芯片，同时造成整机总线瞬间中断，燃机存在误跳机风险。只有配置冗余双机架的机组，才可切至备用机架后停机更换单块 I/O 板。
Q3：原厂已经停产，你们的货源是翻新维修件吗？
A：全部全新原装未上机库存，海外授权渠道尾货。每块卡附带原厂出厂标签、序列号，支持核对原厂批次记录；出库前完成全套通电老化测试，可提供测试照片、视频，杜绝打磨翻新、维修后复售的卡件。
Q4：拨码和跳线设置错了会有什么后果？
A：轻微错误仅单路串口通讯失败；全部配置错位会导致整台燃机就地仪表、操作面板失联，主控收不到温度、压力信号，机组触发停机联锁。行业内多次出现工程师省略拍照步骤，返工耗时 4 小时以上。
Q5：质保周期多久，出现硬件故障怎么处理？
A：自发货当日起提供 12 个月硬件质保。质保覆盖出厂原生故障，人为静电击穿、接线过压、进水腐蚀不在质保范围。故障后提供序列号、故障指示灯照片，远程先协助排查配置问题；确认为卡件硬件损坏，免费更换同型号现货。
Q6：搭配 Mark V 系统还需要配套哪些辅件？
A：常规搭配 DS200CTBAG1A 端子转接板、DS200DCFBG1B 直流电源板使用；多卡扩展场景可搭配 DS215SLCC 通讯网卡，实现多块 SIOB 板数据汇总上传上位系统。
