描述
关键技术规格
| 参数项 | 技术数值 |
|---|---|
| 输入信号 | 3 相电压（0-120V AC/0-69V AC，PT 接入）、3 相电流（0-1A/0-5A AC，CT 接入） |
| 通道配置 | 3 路电压、3 路电流（3 相测量） |
| 隔离等级 | 高压隔离（数 kV），现场与逻辑侧隔离 |
| 测量精度 | ±0.1%~±0.25%（同步与保护关键指标） |
| 工作频率 | 50/60 Hz（可配置） |
| 工作电压 | 125V DC（系统供电） |
| 工作温度 | -40°C ~ +70°C |
| 功耗 | 约 6 W |
| 尺寸 | 203 mm × 152 mm（8″×6″） |
| 重量 | 约 0.6 kg |
| 兼容系统 | GE Speedtronic Mark V 涡轮控制系统 |
产品深度介绍

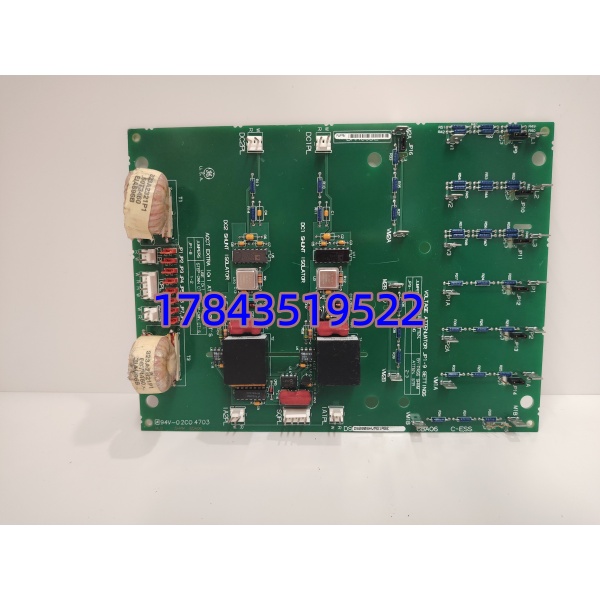

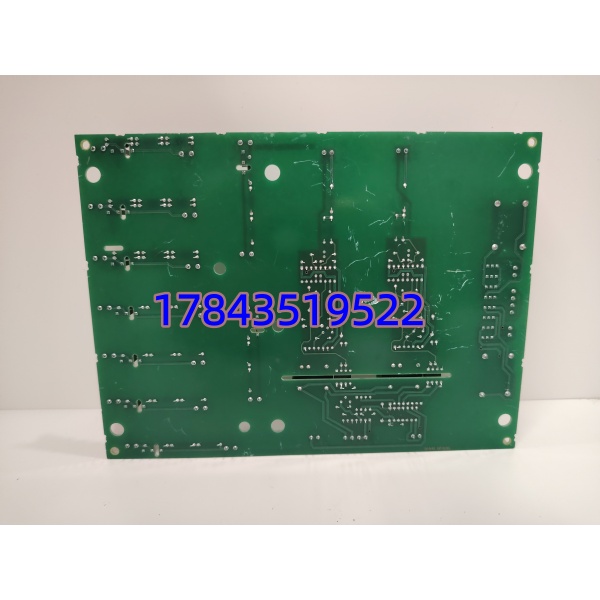

GE DS200SHVMG1AGE 是 Speedtronic Mark V 涡轮控制系统的专用高压模拟量输入与发电机计量模块，核心用于燃气 / 蒸汽轮机及发电机的 3 相电参数高精度采集。作为系统前端信号采集核心，它通过 PT/CT 接入高压侧电压与电流信号，经高压隔离与高精度调理后，转换为系统可处理的标准信号，供主控进行并网同步、负荷控制与继电保护。采用工业级抗干扰设计，可在电厂强电磁、宽温环境长期稳定运行，是 Mark V 系统发电机监测与保护的关键备件。
应用场景与行业案例
工程痛点描述
涡轮与发电机系统需实时监测 3 相电压、电流、功率等关键参数，用于并网同步、负荷调节与故障保护。传统采集方案精度不足、隔离差，易受干扰导致数据漂移或保护误动；原厂备件交期长，故障停机每小时损失可达 50 万元以上。
典型应用场景
- 发电行业 – 燃气 / 蒸汽轮机发电机控制用于火电 / 联合循环电厂 Mark V 系统，采集发电机出口 3 相电压、电流，计算功率与频率，保障并网同步与负荷稳定，是发电机保护的核心数据来源。
- 石油化工 – 驱动透平与发电机组炼化装置驱动透平及自备电站发电机的电参数监测，确保透平转速稳定与发电质量，支撑连续生产。
- 工业电站 – 备用电源与并网控制钢厂、大型工厂自备电站的发电机监测，实现与电网的安全并网、负荷分配及故障快速切除。
真实案例
去年春季，华东某 200MW 联合循环电厂 #1 机组 Mark V 系统发电机计量模块老化，3 相电流数据漂移，并网同步频繁失败，机组被迫降负荷运行。原厂备件交期 10 周，按日均损失 200 万元计算，10 周将损失超 1.4 亿元。我们紧急调配 DS200SHVMG1AGE 现货，到货后严格执行防静电操作，核对跳线配置与原板一致，3 小时内完成上机调试。模块通电自检正常，与 Mark V 主控通讯稳定，3 相参数采集精度恢复至 ±0.15% 以内，机组顺利满负荷并网。
