产品详情

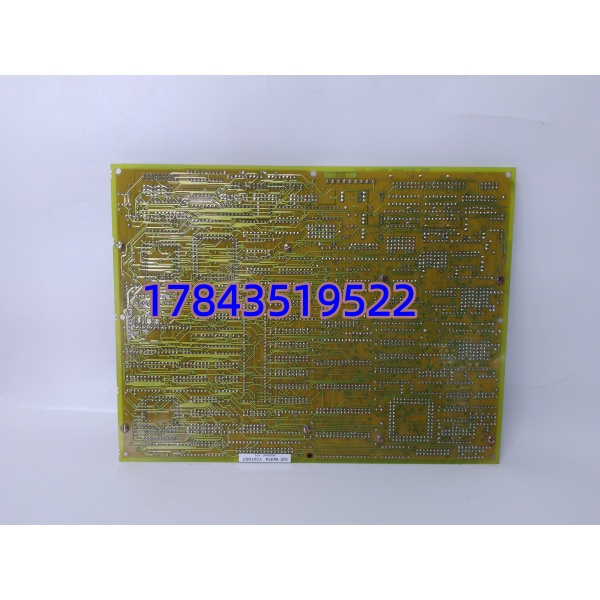

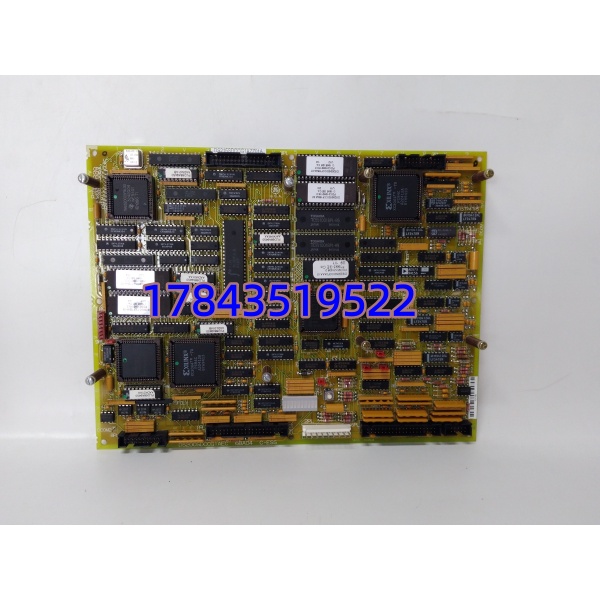

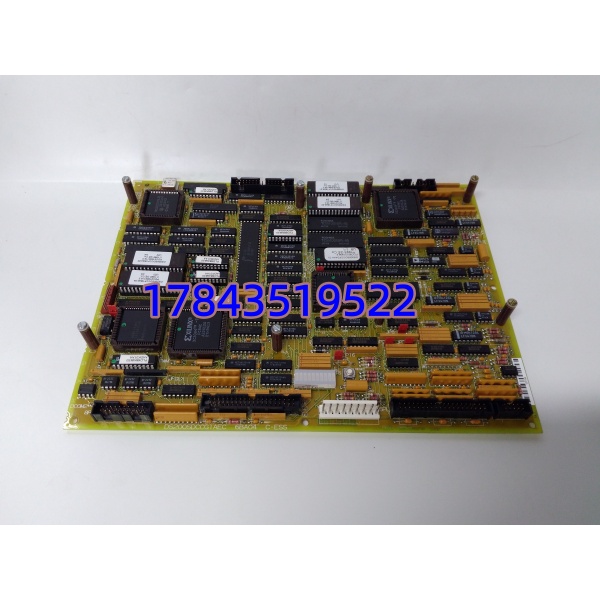

・型号：DS200SDCCG1AEC、DS215SDCCG1AZZ01A
・品牌：GE 通用电气
・系列：Speedtronic Mark V DS200/DS215 驱动控制系列
规格参数
| 参数项 | 技术指标 |
|---|---|
| 板载处理器 | DCP/MCP/CMP 三路 16 位 80C186 架构处理器 |
| 输入供电 | 24VDC ±10%，整机功耗≤20W |
| 模拟通道 | 8 路 AI、4 路 AO，0–10V 标准信号量程 |
| 数字通道 | 16 路 DI/DO，24VDC 电平 |
| 通讯接口 | RS485 Modbus、CAN 总线、背板并行总线 |
| 工作温度 | -40℃ ~ +70℃，存储 – 55℃ ~ +85℃ |
| 防护涂层 | DS200 无三防涂覆；DS215 全板 conformal 三防涂层 |
| 适配驱动 | EX2000 励磁、AC2000 直流传动、DC2000 调速柜 |
| 外形尺寸 | 160mm×100mm×20mm，单块约 0.5kg |
| 板卡配套 | 搭配 SLCC、PSCB、SPC 辅助子板使用 |
| 控制精度 | 转速控制误差 ±0.1%，转矩误差 ±2% |
产品介绍
两款卡件是 GE Mark V 涡轮与传动系统的核心主控单元，业内统称 SDCC 驱动控制卡，负责整套传动 / 励磁系统的闭环运算，接收编码器、电流、温度反馈信号，输出脉冲与模拟量控制功率单元通断。DS200SDCCG1AEC 为初代标准版，原厂未做三防涂层；DS215SDCCG1AZZ01A 为迭代升级型号，整板喷涂防潮绝缘涂层，适配粉尘、凝露较重的电厂现场。
坦白讲，同机柜内其他 IO 板仅做信号中转，整套系统停机 80% 以上根源来自 SDCC 主控失效。对比后期数字化控制器，该系列适配老旧 EX2000 励磁柜，无需改动原有接线、控制程序，直接插拔替换即可恢复机组运行，是存量电厂低成本备件方案。
应用场景与行业案例
痛点切入
我在电厂现场多次碰到 SDCC 卡件故障直接导致汽轮发电机励磁跳闸，整套机组非计划停机单次损失超十万；南方沿海电厂柜内常年凝露，无涂层的 DS200 容易出现引脚腐蚀、短路报错，停产原厂新卡采购周期动辄 45 天。
典型场景
- 火电发电厂 EX2000 励磁系统：管控发电机励磁电流，稳定并网电压，只能使用该系列 SDCC 卡匹配原有背板总线。
- 冶金轧钢 DC2000 直流调速柜：轧辊转矩闭环控制，多段速切换逻辑全部存储在 SDCC 板载 RAM 内。
- 燃气轮机 Mark V 调速机柜：采集机组转速信号，联动燃料阀门调节输出功率。
- 造纸行业 AC2000 传动机组：多电机同步传动，依靠 SDCC 板卡完成主从电机信号交互。
真实案例
某 300MW 火力电厂 1 号机组深夜励磁系统报主控通讯故障，现场排查确认 DS200SDCCG1AEC 内部处理器损坏，原厂订货周期过长。仓库备有翻新 DS215SDCCG1AZZ01A，断电后直接插拔替换，无需修改原有参数与程序，3 小时内机组恢复并网。事后运维工程师反馈，沿海厂区湿度高，后续全部替换为带三防涂层的 DS215 型号，近 2 年未再出现板卡腐蚀故障。
