描述
产品深度介绍

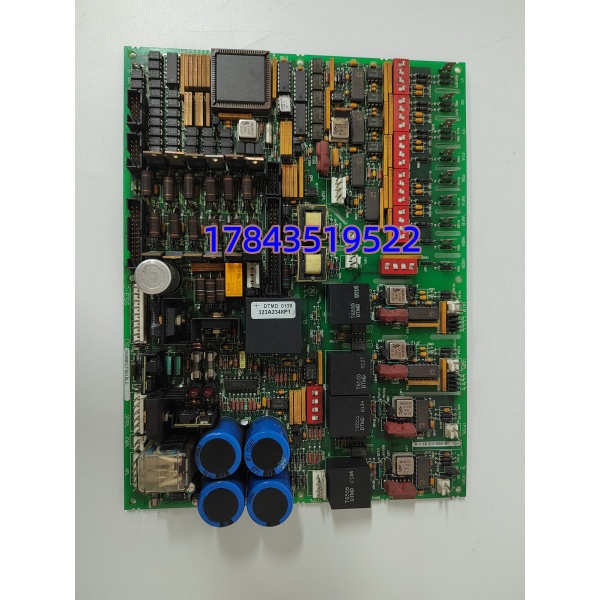

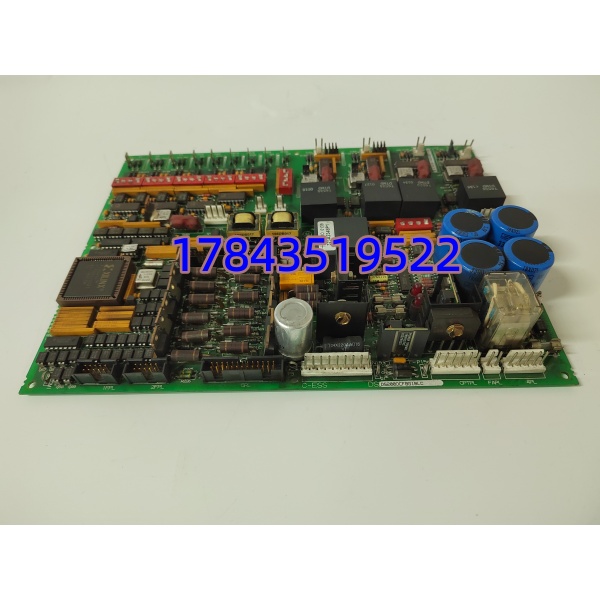

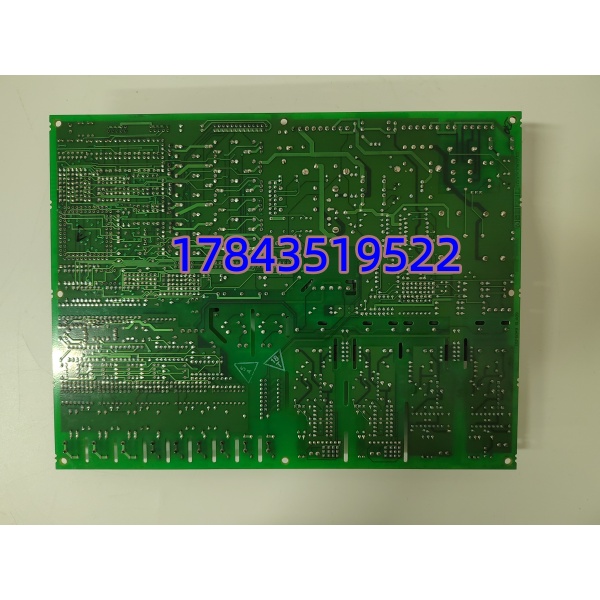

GE DS200DCFBG1BLC 是配套 Mark V 涡轮控制系统、DC2000/AC2000 系列直流励磁驱动器的一体化电源反馈板，集成多轨稳压电源与电压频率转换反馈电路，是驱动机架核心供电与信号采集单元。板卡接入 38–115VAC 交流输入，整流稳压输出多路标准控制电压，为 SDCC、LDCC 主控板、光纤通讯回路、机柜散热风扇稳定供电；同时采集电机电枢、励磁分流器电压电流信号，通过板载 VCO 电路转为频率信号上传主控，实现转速、电流闭环调节。板载 12 组跳线、7 路 DIP 拨码，可匹配不同型号励磁驱动器参数，内置三路保险丝、过压过流短路多级保护，搭配指示灯与测试点位，现场故障排查便捷，广泛用于火电汽机、燃气轮机、钢厂直流传动设备。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整物料号 | DS200DCFBG1BLC，硬件版本 G1，工艺版本 BLC |
| 交流输入范围 | 38 ~ 115 VAC，兼容 0–500kHz 宽频输入 |
| 直流输出轨 | +5 VDC、±15 VDC、±24 VDC 控制级电源；115VAC 风扇供电 |
| 反馈采集功能 | 电枢 / 励磁分流信号采集，内置 250kHz VCO 电压频率转换 |
| 硬件配置元件 | 12 组自定义跳线、SW1–SW7 共 7 路 DIP 拨码开关 |
| 保护器件 | 3 路内置保护保险丝，过压、过流、瞬时短路限流保护 |
| 诊断点位 | 2 枚运行 LED、1 枚保险故障氖灯、5 路电压测试点 |
| 整机功耗 | 标准满载约 10 W |
| 工作温区 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 湿度环境 | 5%–95% RH，无凝露 |
| 兼容驱动机型 | DC2000、AC2000、CB2000、ME2000、FC2000 励磁驱动器 |
| 适配系统 | Mark V 燃气 / 蒸汽涡轮控制系统 |
| 绝缘耐压 | 输入输出隔离 2500V AC |
| PCB 工艺 | 整机带标准三防防护涂层 |
常见问题解答
Q1：DS200DCFBG1BLC 支持机架热插拔更换吗？
A：不支持热插拔。板卡内置多路高压直流输出回路，带电拔插会产生电弧冲击，击穿稳压芯片、烧毁背板插槽，更换必须完全切断机架交流输入，静置放电后再操作；连续运行机组建议错峰停机检修。
Q2：这款板卡和 DS200DCFBG1 可以直接互换使用吗？
A：硬件插槽通用，但不能直接替换。DS200DCFBG1BLC 是升级改版，增加多重短路保护、优化反馈 VCO 电路；老款 DS200DCFBG1 跳线定义、拨码档位存在差异，直接上机需全部重新调整跳线参数，否则驱动参数不匹配。长期备件替换优先选用同后缀 G1BLC 版本，无需大幅修改配置。
Q3：一块 DS200DCFBG1BLC 可以同时带多台直流励磁驱动器吗？
A：单块板卡仅适配单台 DC/AC 系列励磁驱动器，不支持多机组并联共用；每台驱动机架需单独配置一块 DCFB 电源反馈板，多路输出负载设计仅供给本机架内部主控板件。
Q4：同型号替换后，还需要重新校准电机励磁参数吗？
A：完整复刻跳线、DIP 拨码后无需整机重校准。仅需空载测试 5 路输出电压、模拟反馈信号数值，和旧板偏差在允许区间即可直接投入运行；若拨码跳线设置错误，则必须重新整定分流反馈量程。
Q5：全新原装板卡质保周期多久，硬件故障售后流程？
A：整机自发货当日起提供 12 个月硬件质保。质保覆盖出厂电容、稳压电路、反馈芯片原厂缺陷；人为静电击穿、过压烧毁、进水腐蚀、私自拆焊不在保修范围。出现故障先提供电压测试数据、报错现象远程排查；确认原厂硬件缺陷后走换新流程。
Q6：市面低价 DS200DCFBG1BLC 货源是全新原装还是翻新件？如何核验真伪？
A：低价货源大多为拆机二手翻新、更换电容维修板。我方供货原厂全新未拆封，三重核验凭证：原厂完整外包装、PCB 原厂丝印无打磨、全套入库质检报告；整机序列号可向 GE 工业备件渠道核对出厂批次，翻新维修件无法提供原厂整套单据。
Q7：板卡内置保险丝熔断，能否直接更换保险丝继续使用？
A：不建议直接更换保险通电。保险熔断分两种情况：瞬时短路保护（排查排线、插头短路故障后可换保险）；板卡内部稳压芯片击穿（更换保险会再次熔断，必须更换整板）。更换保险前务必万用表排查内部短路点位。
