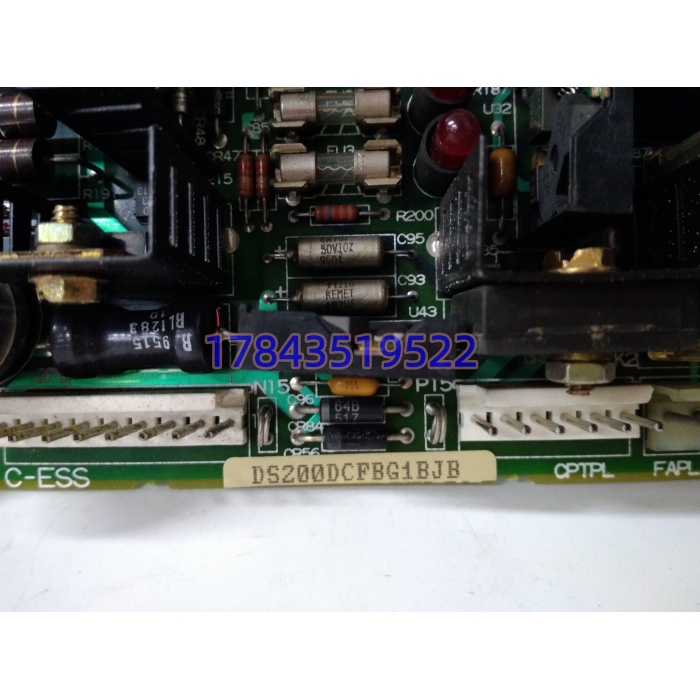

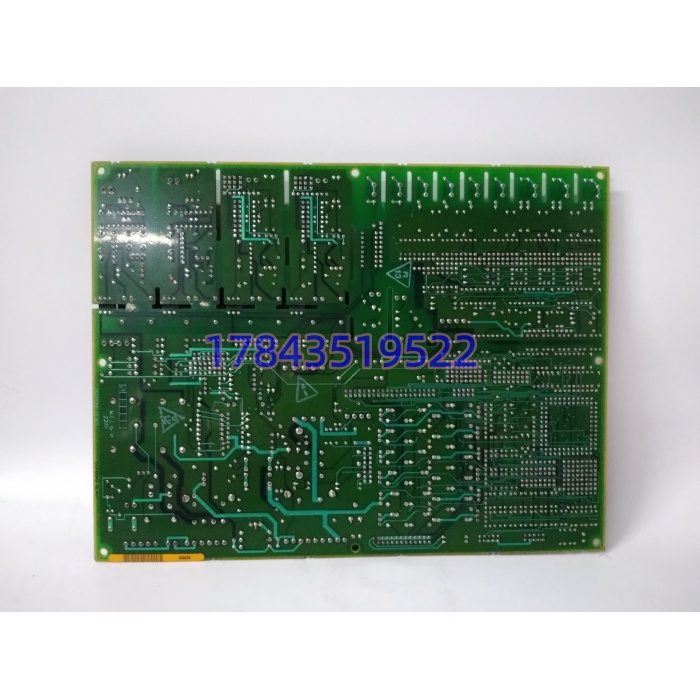

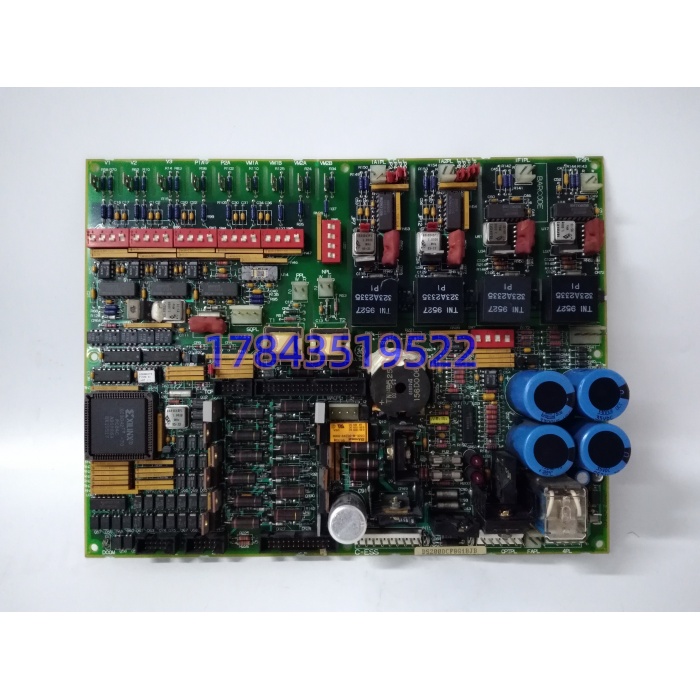

GE DS200DCFBG1BJB | 直流反馈电源板

描述

产品详情

・型号：DS200DCFBG1BJB・品牌：GE・系列：Mark V Speedtronic DS200

规格参数

• 全称：DC Feedback Board（DCFB 直流反馈电源板）
• 适配柜体：EX2000、DC2000、AC2000、CB2000、FC2000、ME2000 驱动控制系统
• 供电输出：控制回路 24VDC；机柜散热风扇 115VAC 独立供电
• 组态元件：7 组 4 位 DIP 开关、12 路可配置跳线
• 保护器件：3 路内置熔断器，实现分回路故障隔离
• 信号接口：多组插拔式端子，接入驱动反馈信号与变压器供电
• 工作温度：0℃ ~ +60℃（控制柜内，无凝露）
• 防护涂层：PCB 表面三防涂层，适应电厂、炼化潮湿工况
• 安装方式：驱动柜内部螺钉固定安装
• 功能回路：磁场电源电路、驱动调理电路、交直流监测电路集成一体

产品介绍

（随机切入策略：A 场景痛点）燃机、发电机励磁系统一旦失去控制电源，整套驱动装置直接退出运行，机组被迫降负荷或停机。很多运维团队容易把 DS200DCFBG1BJB 单纯当成普通电源板，忽略它同时承担反馈信号采集任务。严格来说，同基础型号不同后缀（BJB、BLC、BNC）硬件存在细微线路改动，跳线预设参数不一致，直接替换后需要重新核对板上开关组态。原厂早已停止量产 Mark V 整套硬件，大量发电厂、长输管线压气站暂无资金一次性升级至 Mark VIe 平台，只能依靠存量备件维持励磁与驱动系统连续运行。采购环节必须完整录入全部后缀字符，仅简写 DS200DCFBG1 极易出现版本错配。

应用场景与库存策略

该板卡失效会直接造成励磁 / 驱动单元离线，机组失去调节能力，原厂全新预定周期普遍 18 周以上。

1. 燃气 / 蒸汽发电厂 EX2000 励磁系统：发电机励磁闭环控制，建议厂区共享备件库维持 1 块缓冲备件。
2. 炼化管道离心压缩机 AC2000 驱动柜：关键工艺负载，入库备件务必完成通电组态测试。
3. 工业自备电站老旧 Mark V 驱动装置：装置已列入中长期改造规划，不建议大批量锁货，仅保留最低安全库存。

真实案例：某热电厂发电机 EX2000 柜体 DCFB 板故障，仓库备有 DS200DCFBG1BLC 版本。物理外形完全一致，上机后供电正常，但反馈采样比例不匹配，励磁调节持续震荡。紧急协调 DS200DCFBG1BJB 现货耗时 4 天，机组只能降负荷运行。事后库存规范更新：所有 DS200 系列板卡完整型号、后缀单独建档，留存原始跳线与 DIP 开关位置记录。
