描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 适配系统 | GE Speedtronic Mark V、EX2000 驱动控制柜 |
| 供电输入 | 24 V DC，工作区间 20~32 V DC，VME 背板统一供电 |
| 处理器配置 | 3 颗独立 16 位处理器（DCP 主控、MCP 电机控制、CMP 复杂运算） |
| 固件存储 | 5 路 EPROM 插槽，4 路原厂固化参数、1 路现场可调参数 |
| 扩展接口 | 可配套局域网通讯辅板、信号处理扩展子板 |
| 安装规格 | 6U 标准 VME 竖向单槽位卡扣安装 |
| 整机功耗 | ≤7.3 W |
| 工作温度 | -10 ℃ ~ +70 ℃ 电厂控制柜常规工况 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 硬件配置 | 出厂预设跳线，禁止现场随意改动 |
| 状态指示灯 | 运行、总线交互、驱动故障、通讯告警四组独立 LED 指示灯 |
| 配套协同板件 | 励磁端子板、局域网 SLCC 通讯卡、I/O 采集端子板 |
产品深度介绍

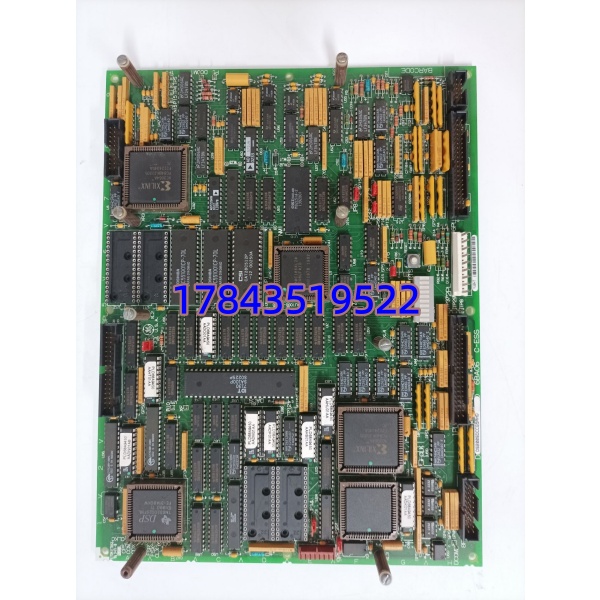

GE DS200SDCCG5AHD（CP461）是 Mark V 机组 EX2000 驱动系统核心主控卡，广泛配套火电联合循环、化工自备电站燃气轮机、汽轮发电机组驱动控制柜。板卡搭载三路分工处理器，DCP 处理器负责机组启停、升降负荷、并网调度逻辑；MCP 处理器完成直流励磁、伺服电机电流闭环调节；CMP 数字信号处理器处理复杂运算、机组超限保护算法。板载五组 EPROM 存储芯片，分别固化原厂出厂参数与现场机组整定参数，通过 VME 背板总线与励磁采集板、局域网通讯板交互转速、电压、振动全部工艺数据。硬件支持外接扩展辅板实现内网数据上传，自带多重硬件故障自诊断；整机 PCB 喷涂三防绝缘涂层，耐受机柜粉尘、变频器强电磁干扰。该型号仅适配老旧 Mark V 一代系统，新一代 Mark VIe 背板架构无法兼容，电厂机组维保仅能依靠现货库存完成替换。
应用场景与行业案例
工程痛点
SDCC 驱动主控卡处理器老化后，机组调速、励磁调节逻辑失效，出现转速波动、并网失稳、频繁遮断跳闸，机组只能降负荷手动运行，存在轴系损坏、电网解列重大安全隐患。原厂停产无全新现货，海外调货周期超 3 个月；市面流通拆机件处理器固件版本不匹配，长期运行易出现调节震荡、保护误动作。
典型应用场景
- 大型联合循环电厂 – 燃气轮机 Mark V 驱动控制柜机组启机升速、并网带负荷、励磁调压全流程闭环运算，保障机组稳定并网发电。
- 火力发电机组配套启动燃气轮机启动轮机转速控制、励磁电流调节，完成锅炉点火、机组冲转整套时序逻辑。
- 煤化工、炼化自备电站燃机装置厂区 24 小时不间断连续运行机组，对驱动控制稳定性、故障响应速度要求严苛。
- 城市热电联产供热机组供热负荷随季节频繁波动，依靠 SDCC 稳定运算实现负荷精准调节，避免供热中断。
真实案例
某 260MW 联合循环电厂一号燃机 DS200SDCCG5AHD 运算通道老化，机组空载转速持续震荡，调度强制机组降负荷运行。联系 GE 原厂确认停产，海外调货周期 16 周，长期降负荷发电量损失巨大。我方现货卡件完成 24 小时驱动仿真测试后当日发出，4 天抵达现场更换，调速、励磁调节恢复稳定，机组恢复满负荷运行。后续电厂采购两块同款作为长期备用备件。
