描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 469-P1-HI-A20-E |
| 品牌 / 系列 | GE Multilin 469 系列 |
| 相电流输入 | 1 A（CT 次级，P1） |
| 控制电源（HI） | 90–300 VDC / 70–265 VAC，48–62 Hz |
| 模拟输出（A20） | 4 路，4–20 mA |
| 数字输入 | 9 路光耦隔离 |
| 显示 | 40 字符增强型 LCD |
| 保护功能 | 过载、欠压、相序、接地故障、堵转、不平衡 |
| 通信 | RS485 Modbus RTU（标配） |
| 工作温度 | -40°C ~ +60°C |
| 存储温度 | -40°C ~ +80°C |
| 防护等级 | IP20 |
| 软件 | EnerVista 469（配置 / 监控） |
产品深度介绍

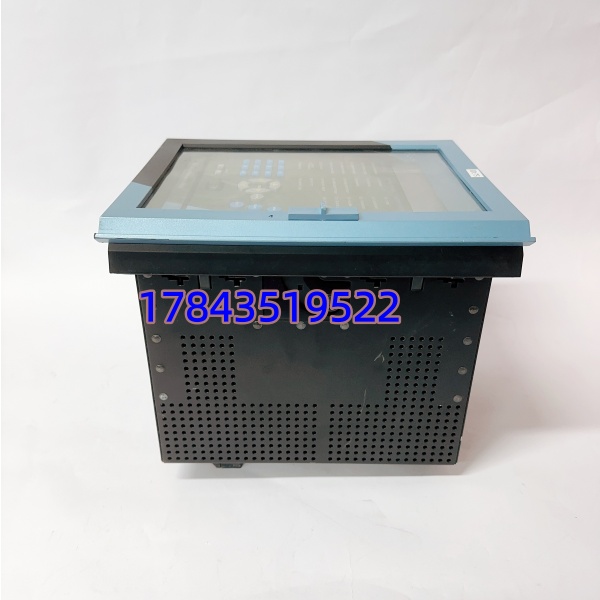

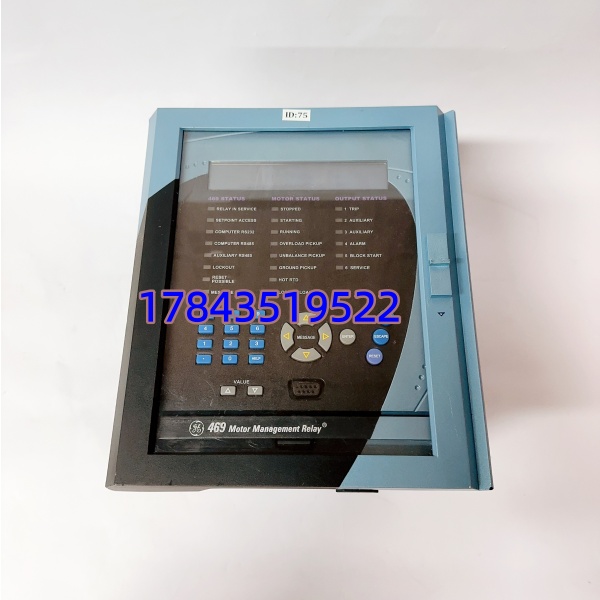

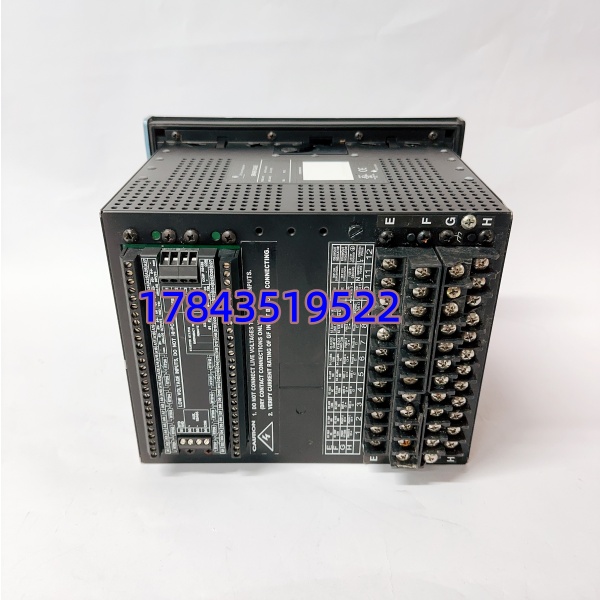

GE 469-P1-HI-A20-E 是 GE Multilin 469 系列的高性能电机管理继电器，专为中大型异步电机设计，集成全面保护、精准测量与可编程控制功能。
采用 32 位微处理器，实时监测三相电流、电压、温度等参数，内置热模型保护算法，可精准模拟电机温升曲线，避免过载烧毁。支持 Modbus RTU 通信，可接入 DCS/PLC 系统实现远程监控；标配 9 路光隔输入与 4 路继电器输出，适配各类现场控制逻辑。
应用场景与行业案例
工业现场中大型电机的核心痛点是过载烧毁、堵转损坏、接地故障引发停机、缺乏精准监测与追溯，普通继电器功能单一、精度不足，无法满足关键设备保护需求。
- 石油化工 — 泵 / 风机电机保护用于炼化装置大功率泵、引风机电机，实时监测过载、堵转与接地故障，避免非计划停机。
- 电力行业 — 厂用电机控制火电 / 水电厂给水泵、循环水泵、送风机电机保护，适配宽电压电源，适应电厂复杂电磁环境。
- 冶金行业 — 轧机 / 辊道电机热轧 / 冷轧线主辅电机，频繁启停与重载工况下，提供精准热保护与故障记录。
- 水处理 — 大型曝气 / 提升泵污水处理厂大功率泵机，监测电流不平衡与接地故障，保障连续运行。
- 矿业 — 破碎机 / 输送机电机矿山恶劣粉尘、振动环境，宽温设计（-40°C~+60°C）适配户外与井下工况。
案例：某石化厂电机频繁烧毁治理2025 年，华南某石化厂 3 台 160kW 原料泵电机频繁因过载烧毁，每月抢修 2-3 次，每次损失超 50 万元。原保护继电器仅具备简单过流功能，无热模型与不平衡保护。更换为 6 套 GE 469-P1-HI-A20-E 继电器后，配置热过载、电流不平衡与堵转保护，实时监测电机温度与运行参数。连续运行 10 个月无烧毁故障，故障停机时间减少 90%，年节约维修与停产损失超 600 万元。
质量透明化 SOP
- 入库验收检测核对原厂序列号、装箱单与合格证；检查外壳无变形、烧痕、维修痕迹；核验防伪标签；确认 LCD 与按键完好。
- 上机功能测试采用 GE EnerVista 469 测试平台；90-300VDC/70-265VAC 电源通电自检；保护功能（过载 / 堵转 / 接地）模拟测试；Modbus 通信测试；连续 24 小时老化测试，记录稳定性，出具测试报告。
- 电气参数测试继电器触点导通 / 绝缘测试；模拟输出 4-20mA 精度校准；数字输入光隔隔离电压测试。
- 固件 / 配置验证读取并记录固件版本；备份保护参数与通信配置；拍照记录开关与跳线位置。
- 最终质检与包装质检员签字确认；防静电袋密封；防震纸箱 + 防潮包装；贴附 QC 合格标签，可提供测试视频 / 照片。
