GE 369-HI-R-M-0-0 | Multilin 369 电机管理继电器 保护控制模块

描述

关键技术规格

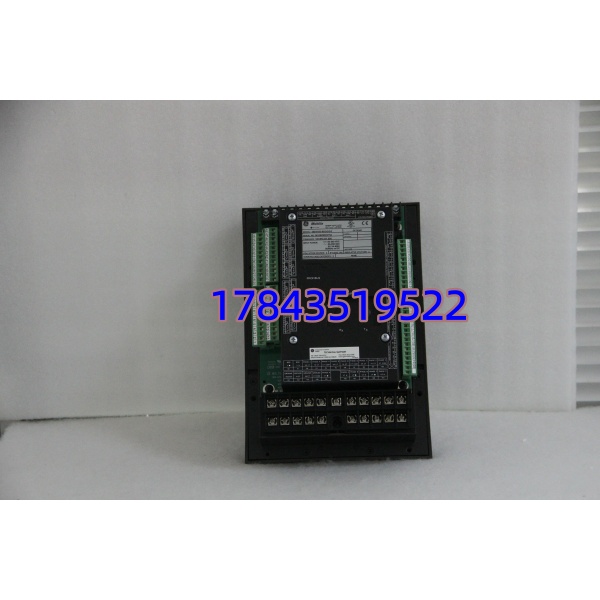

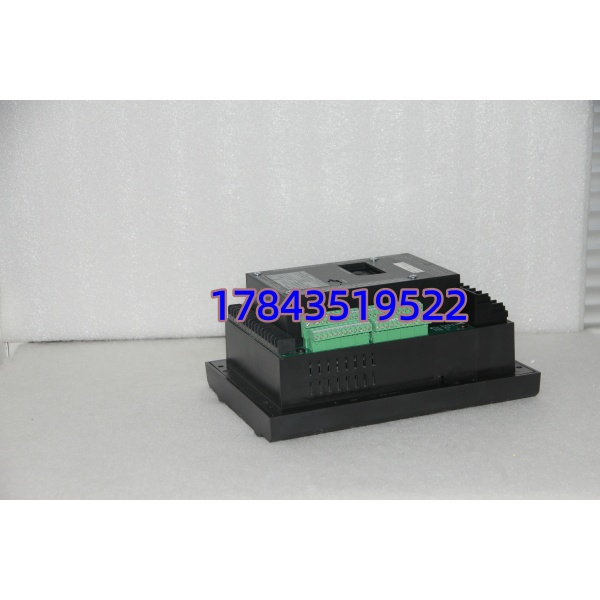

GE 369-HI-R-M-0-0

产品深度介绍

GE 369-HI-R-M-0-0 是 GE Multilin 系列经典的电机管理继电器，专为中高压三相异步电机设计，集成保护、测量、控制与通讯功能于一体。它内置 12 路 RTD 温度采集，可实时监测电机绕组、轴承温度，配合 22 项可编程保护逻辑，能有效防范过载、短路、堵转、接地等常见故障。

该继电器采用工业级宽温设计，适配 – 40°C 至 + 70°C 恶劣工况，支持 Modbus RTU 通讯，可无缝接入 SCADA 系统实现远程监控与数据追溯。硬件具备事件记录与波形捕获能力，便于故障后精准定位原因，减少停机排查时间，是电力、冶金、化工等行业关键电机的核心保护备件。

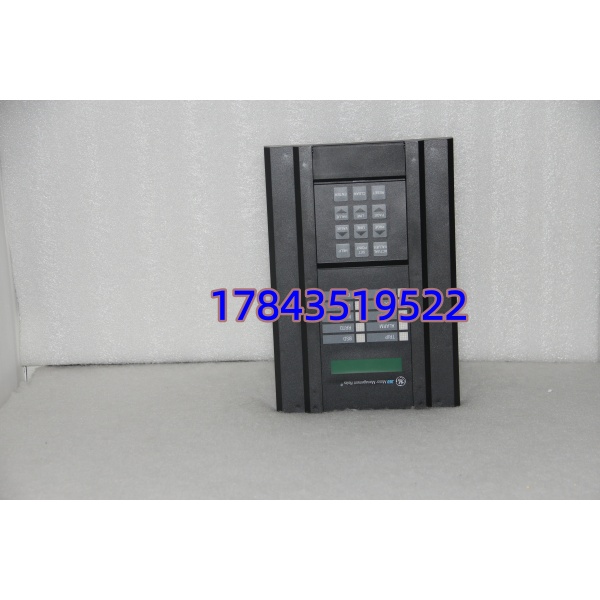

GE 369-HI-R-M-0-0

应用场景与行业案例

做工业运维的都知道，中高压电机是生产线的 “动力心脏”，一旦因保护失效烧毁，更换成本高、停机时间长，直接影响产能。老设备常面临原厂备件停产、替代产品兼容性差的问题。

典型应用场景

1. 电力行业 – 发电厂辅机电机保护用于引风机、送风机、循环水泵等高压电机，实时监测电流、温度，提供过载、堵转保护，避免电机烧毁导致机组降负荷。
2. 冶金行业 – 轧机与除尘电机控制适配轧钢生产线大功率电机，耐受高温、粉尘与强电磁干扰，提供电流不平衡、接地故障保护，保障连续轧制稳定。
3. 能源化工 – 泵类与压缩机电机化工园区高压泵、空压机电机的综合保护，支持 RTD 温度监测与远程通讯，满足连续生产对设备可靠性的严苛要求。
4. 水处理行业 – 大型泵站电机用于自来水厂、污水处理厂高压水泵，提供欠压自动重启、反向功率保护，保障供水 / 排水系统不间断运行。

真实案例

华东某化工园区高压循环水泵电机，原配置 GE 369 系列继电器已老化，频繁误报温度故障，运维需每月现场复位。原厂反馈该型号已停产，新替代型号 859 需整改接线，改造周期 7 天，停机损失巨大。

后期选用库存全新 369-HI-R-M-0-0，到货后核对端子定义与参数，直接原位替换，无需改线。继电器通讯与原系统无缝适配，12 路 RTD 温度采集正常，保护逻辑精准投入。

目前该水泵连续稳定运行超过 2 年，未再出现误报警或保护失效问题，园区同期采购 2 台作为应急备件，彻底解决了老电机保护装置的隐患。

质量透明化检测流程

1. 入库验收检测核验原厂序列号、出厂合格证，追溯来源正规。全面检查外壳与面板，无破损、划痕、进水腐蚀痕迹，核对端子接线完好，无松动氧化。
2. 上机功能测试搭建专用测试平台，接入 220V AC 控制电源，模拟电机 CT 二次侧电流信号。逐项测试过载、短路、堵转保护动作逻辑，验证 12 路 RTD 温度采集精度，连续 24 小时通电老化，记录运行状态与温升，出具完整测试报告。
3. 电气参数测试采用 500V 摇表测量绝缘电阻＞10MΩ，执行耐压测试与接地连续性测试，排查电路漏电、元件老化等隐性故障，符合工业电气安全标准。
4. 固件与配置验证读取并记录继电器固件版本，备份出厂默认配置参数。针对客户现场需求，可提前导入定制化保护定值，减少上机调试时间。
5. 最终质检与包装质检人员复核测试数据并签字归档，继电器用防静电袋密封，气泡膜加固，外层加厚纸箱防护，粘贴 QC 合格标签，杜绝运输磕碰损坏。

技术避坑指南

1. 停产替代型号兼容性

369 系列已原厂停产，替代型号为 GE 859，两者硬件接口、参数逻辑差异较大，无法直接原位替换。替换前需评估：接线改造工作量、保护参数重新整定、通讯协议适配，建议优先采购原装库存 369-HI-R-M-0-0，避免改造风险。

2. RTD 温度采集故障

12 路 RTD 输入易因接线松动、型号不匹配导致温度显示异常或报警。更换前务必核对 RTD 型号（铂 100Ω/ 镍 100Ω），接线时确保端子压接牢固，屏蔽层单端接地，避免干扰。现场遇过因 RTD 型号选错，导致继电器频繁误报过热跳闸。

3. 保护定值整定错误

继电器 22 项保护功能参数需根据电机额定值精准整定，定值不当会导致误动或拒动。替换前务必导出原继电器定值参数，一比一复刻设置，重点核对过载反时限曲线、堵转电流阈值、欠压动作时间。

4. 通讯接线与地址冲突

RS-485 通讯接线正负极接反、终端电阻未接或多接，会导致通讯中断。总线两端各接 1 个 120Ω 终端电阻，核对通讯地址与波特率，避免与总线上其他设备地址冲突。

5. 电源电压适配

控制电源支持宽电压，但长期在极限电压（20V DC/265V AC）下运行会缩短电源模块寿命。建议实际供电电压控制在额定范围中间值，预留 10% 波动余量，避免电压骤升骤降损坏继电器。

记住以上五点，可有效规避替换后的调试返工，减少电机非计划停机风险。
