产品深度介绍

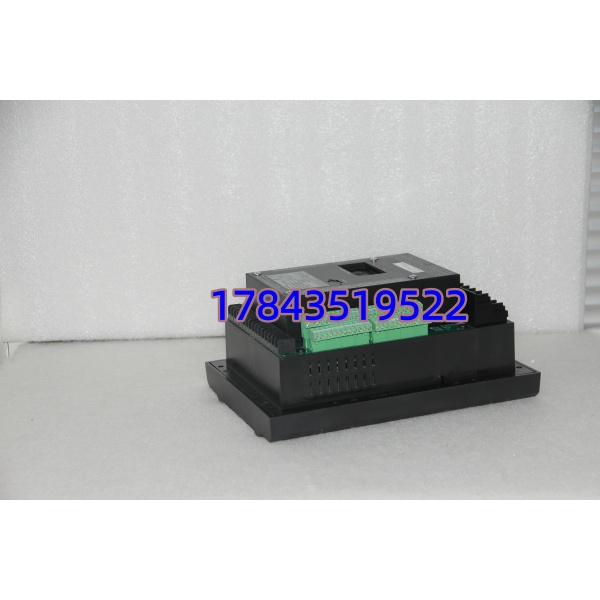

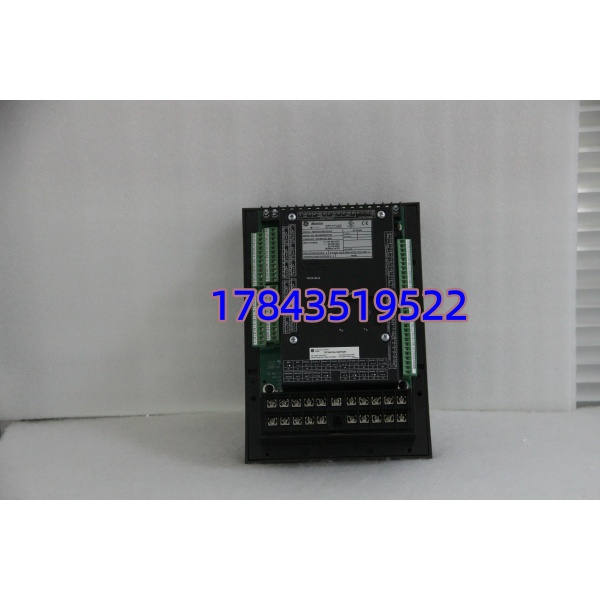

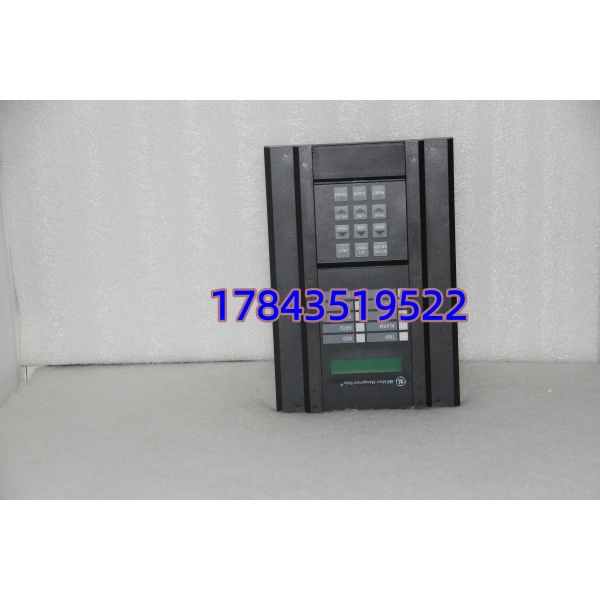

GE 369-HI-R-M-0-0 是 GE Vernova（原 GE Multilin）推出的高性能电机管理继电器，专为中高压三相交流电机设计，是工业电机保护的核心装置。作为 369 系列的标准型号，集成保护、测量、控制、通信于一体，可替代传统多继电器组合方案，简化系统架构。
具备22 项可编程保护功能，覆盖过载、短路、接地、堵转、过热、欠压 / 过压、电流不平衡等故障场景；内置12 路独立 RTD 输入，精准监测电机绕组与轴承温度。支持Modbus RTU/TCP通讯，可与 SCADA 系统无缝对接，实现远程监控与参数配置。配备背光 LCD 显示屏与操作按键，本地即可查看运行数据、故障信息及参数设置。适用于石油、化工、电力、冶金等流程工业的关键电机回路。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 369-HI-R-M-0-0（Multilin 369） |
| 供电电压 | 20~265VAC / 20~300VDC（宽幅通用） |
| 保护功能 | 过载、短路、接地、堵转、欠载、过流、过压、欠压、电流不平衡、RTD 超温等 |
| 测温输入 | 12 路 RTD（铂电阻）输入 |
| 测量精度 | 电流 / 电压 ±0.5%，功率 / 电能 ±1.0% |
| 控制输出 | 2 路 C 型继电器（跳闸 / 报警），可选 2 路 A 型固态继电器 |
| 通讯接口 | RS-485（Modbus RTU），可选以太网（Modbus TCP） |
| 显示界面 | 背光 LCD 显示屏 + 按键，支持多语言 |
| 事件记录 | 512 条历史事件，含故障、告警、操作记录 |
| 波形捕获 | 跳闸前 / 后波形记录，辅助故障分析 |
| 工作温度 | -40°C ~ +70°C（宽温设计） |
| 尺寸（高 × 宽 × 深） | 约 305mm × 127mm × 203mm |
| 重量 | 约 4.5kg |
| 安装方式 | 面板安装（控制柜嵌入式） |
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 确认电机回路断电并挂牌上锁，等待 5 分钟使电容放电
- 佩戴防静电手环，在防静电垫上操作
- 准备工具：十字螺丝刀（PH2）、万用表、标签纸、扎带
- 备份旧继电器参数，拍照记录接线端子与拨码
阶段二：拆卸旧继电器（15 分钟）
- 断开所有接线：三相电流 / 电压输入、控制电源、RTD 线、通讯线、输出触点，逐一端子标签
- 松开面板固定螺丝，抽出旧继电器
- 清理安装面板，确保无灰尘、油污，安装孔位对齐
阶段三：安装新继电器（20 分钟）
- 核对型号为 369-HI-R-M-0-0，外观无损伤、包装完好
- 嵌入控制柜面板，拧紧固定螺丝，扭矩约 1.2 N·m
- 按标签恢复接线：
- 电流输入：CT 二次侧（5A/1A）接 I1/I2/I3
- 电压输入：PT 二次侧（100V）接 V1/V2/V3
- 控制电源：L/N/PE 接 220VAC 或 DC24V
- RTD 输入：1~12 路铂电阻对应端子
- 通讯线：RS-485（A/B 线）接通讯端子
- 输出触点：跳闸 / 报警触点接控制回路
- 接线后整理线束，避免遮挡散热孔，预留≥20mm 间隙
阶段四：上电配置与测试（30 分钟）
- 上电前检查：万用表测控制电源电压正常，无短路
- 通电后 LCD 点亮，进入初始化界面，无报错
- 参数配置：
- 设置电机额定参数（电流、电压、功率）
- 配置保护定值（过载曲线、短路电流、RTD 温度阈值）
- 设置通讯参数（地址、波特率、协议）
- 功能测试：
- 模拟过载 / 短路故障，继电器可靠跳闸并记录事件
- 监测 RTD 温度，数据显示正常
- 通讯测试：上位机读取数据、下发指令正常
- 连续运行 30 分钟，继电器无过热、无报警，参数稳定
常见问题解答（FAQ）
Q1：369-HI-R-M-0-0 适用于多大功率的电机？
A：适配中高压三相交流电机（电压 3kV~10kV），功率范围100kW~5000kW，需配合 CT/PT 二次侧接入，广泛用于风机、水泵、压缩机、破碎机等关键设备。
Q2：369-HI-R-M-0-0 与 369-HI-R-0-0-0 有何区别？
A：核心差异在RTD 配置：
- 369-HI-R-M-0-0：带12 路 RTD 输入，侧重温度监测，适合电机绕组 / 轴承测温
- 369-HI-R-0-0-0：无内置 RTD，基础保护功能一致，成本更低两者保护、测量、通讯功能完全相同，可根据测温需求选择。
Q3：原厂已停产，替换用什么型号？
A：GE Vernova 推荐升级型号为 859 系列电机保护继电器，功能更全、性能更强，支持直接替换，接线与参数可迁移。我们可提供 859 系列技术资料与替换方案。
Q4：更换后通讯连不上，如何排查？
A：优先检查 3 点：
- 接线：RS-485 的 A/B 线是否接反、屏蔽层单端接地
- 参数：从站地址、波特率、数据位 / 校验位 / 停止位与主站一致
- 干扰：通讯线远离动力线，增加终端电阻（120Ω）
Q5：你们的产品是全新原装吗？质保多久？
A：全新原装正品，原厂库存，提供序列号、出厂检测报告，支持溯源。12 个月质保，非人为损坏免费换新 / 维修。
