描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 操作电源范围 | 100~240VAC 50/60Hz / 110~250VDC，额定功耗 20 VA |
| 电流输入规格 | 1A/5A CT 二次适配，真有效值采样，采样周期 1.04 ms |
| 测温通道 | 最多 12 路 Pt100 RTD 热电阻测温输入 |
| 内置保护逻辑 | 过载、堵转、短路、接地故障、电流不平衡、欠载、启动超时、过 / 欠压、RTD 超温 |
| 录波功能 | 跳闸触发波形记录，单次存储 16 个工频周期，最多 3 组故障波形 |
| 事件存储容量 | 512 条带时间戳故障事件，留存跳闸时刻全部运行数据 |
| 通讯接口 | 前面板 RS232 调试口，背板 3 路独立 RS485，支持 Modbus RTU、DNP3 协议 |
| 配套调试软件 | EnerVista 369 组态、参数上传下载、故障数据分析工具 |
| 整机尺寸 | 高 305 mm × 宽 127 mm × 深 203 mm |
| 整机重量 | 4.5 kg |
| 工作温度区间 | -20 ℃ ~ +70 ℃ 控制柜内标准工况 |
| 防护涂层 | 整机可选三防保形涂层，适配粉尘、潮湿恶劣工况 |
| 合规认证 | UL、CSA、CE 工业继电保护安全认证 |

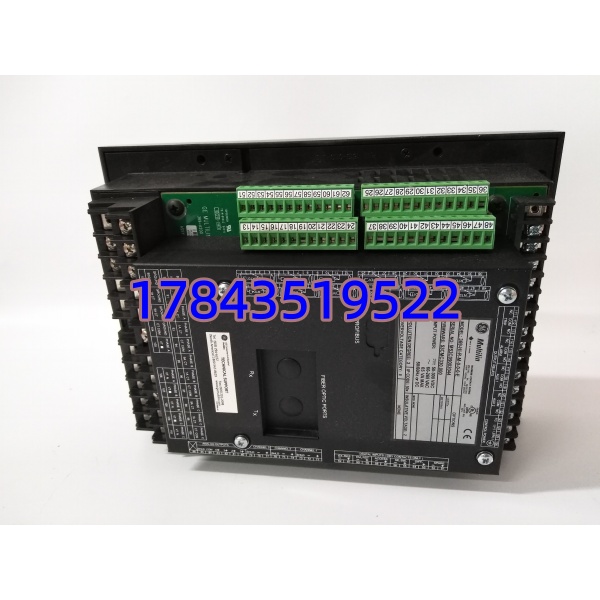

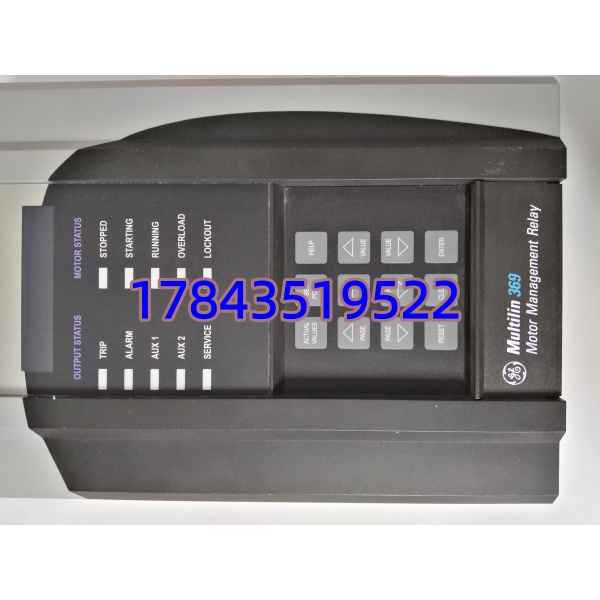

GE 369-HI-R-M-0-0-0-E
产品深度介绍
GE 369-HI-R-M-0-0-0-E 是 Multilin 369 系列标准型电机综合管理继电器，面向工业大中型低压交流电机一体化测控保护设计，广泛配套火电、化工、水处理、油气行业风机、水泵、压缩机、输送皮带电机。装置内置完善热累积 I²t 模型，配合多路 RTD 轴承 / 定子测温，精准模拟电机发热特性，规避长期过载烧毁绕组；集成全类型电气、机械故障保护逻辑，可提前输出预报警信号，故障时可靠跳闸隔离电机，避免设备扩大损坏。自带高精度电参量计量功能，实时采集三相电压、电流、功率、功率因数、电能、频率；具备故障录波与海量事件存储，跳闸后可完整调取故障前后波形与运行参数，大幅缩短故障排查时间。多串口通讯可对接厂区 DCS、SCADA 上位系统，实现电机远程集中监控、参数远程修改。该产品线已全面停产，新版替代型号为 859 系列，存量老旧厂区改造、备件替换仅能依靠原装现货库存。

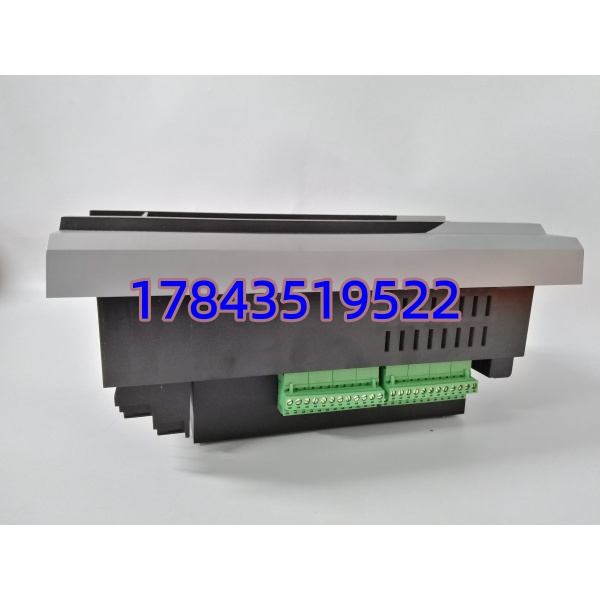

GE 369-HI-R-M-0-0-0-E
应用场景与行业案例
工程痛点
老旧简易热继、分体式保护装置仅具备基础过载保护，无测温、录波、远程上传功能，电机堵转、轴承超温、接地故障无法提前预警，频繁出现电机烧毁停机。原厂 369 系列停产，海外订货周期超两个半月；市面二手翻新装置录波功能失效、测温通道漂移，故障后无法有效溯源。
典型应用场景
- 火力发电厂 – 锅炉引风机、送风机、循环水泵、脱硫增压风机电机大功率辅机电机全参数监控，轴承温度实时采集，故障录波用于机组故障复盘。
- 石油化工炼化厂区 – 循环压缩机、原料输送泵、冷却风机连续 24 小时不间断运行设备，接地、不平衡保护规避爆炸、泄漏安全隐患。
- 市政大型污水处理厂 – 曝气风机、污泥输送泵、进水提升泵多站点电机数据远程上传中控，实现无人值守工段监控。
- 油气长输场站、炼化自备电站 – 增压机组、加热炉配套电机宽温、多粉尘恶劣柜体环境，三防涂层版本适配现场工况。
真实案例
某 2×300MW 火电厂脱硫增压风机配套 369-HI-R-M-0-0-0-E 测温通道失效，轴承温度无法在线监测，只能人工现场巡检。原厂停产调货周期 14 周，人工巡检存在高温设备人身风险。我方现货综保完成 24 小时全通道仿真测试后当日发出，3 天抵达现场更换，全部测温、通讯、录波功能恢复正常。后续电厂采购三台同款作为关键风机备用保护装置。
核心卖点与差异化
- 原厂全新整机未上机，测温、录波、通讯通道出厂统一标定，长期运行无温度漂移、波形丢失问题，优于翻新二手装置
- 现货库存，48 小时内可安排出库发货，规避原厂长周期订货带来的辅机停机风险
- 出库执行满通道 24 小时仿真老化测试，模拟过载、堵转、接地各类故障工况，配套纸质检测报告、录波测试视频同步交付客户核验
- 提供 12 个月整机质保，覆盖测温采集、通讯回路、保护跳闸输出、电源回路出厂硬件缺陷
- 标准柜体开孔尺寸，原有 CT 二次回路、RTD 测温线缆、通讯接线无需改动，直接替换即可投入运行，无需重新设计二次回路
