描述
产品深度介绍

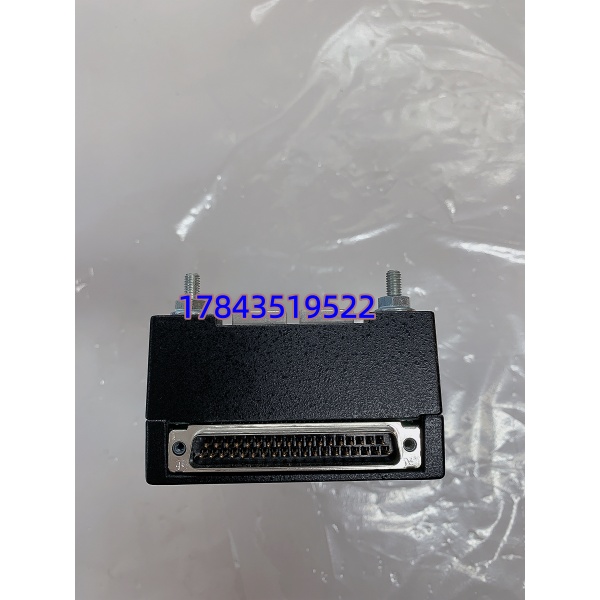

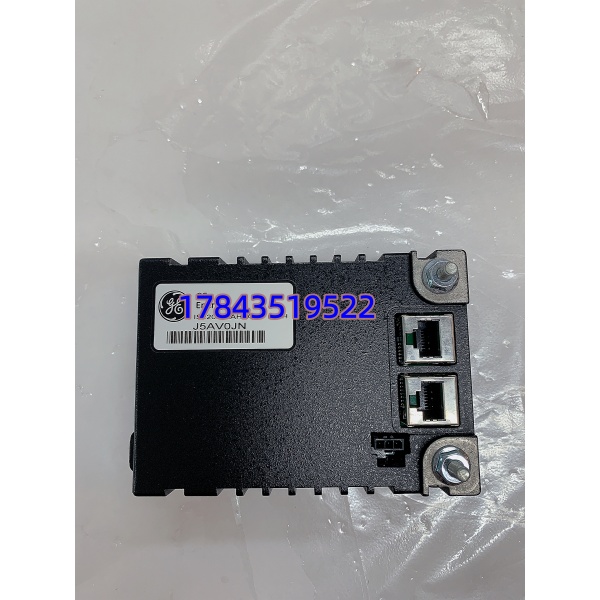

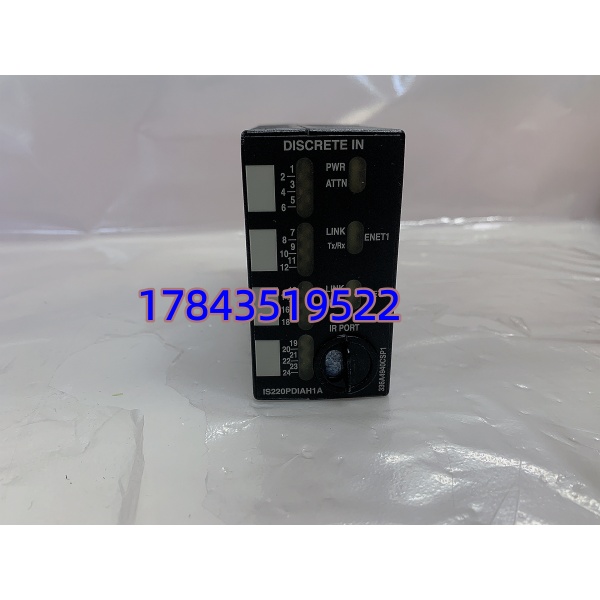

GE IS220PDIAH1A（336A4940CSP1）是 GE Mark VIe 系统的离散输入 I/O 包，专为燃气 / 蒸汽轮机、电站 DCS 设计。模块集成本地处理器与双以太网口，通过 IONet 冗余网络与控制器通讯，实现现场设备状态（阀门、限位、继电器、按钮）的高速采集。
每通道独立光电隔离（2500Vrms），抗干扰强；支持干 / 湿接点，18–32VDC 宽电压适配现场波动；硬件滤波 + 快速响应（≤1ms），满足轮机联锁保护等高实时性场景。支持热插拔，配合冗余架构可在线更换，降低非计划停机风险。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数 | 16 通道（标准）/24 通道（高配） |
| 输入信号类型 | 干接点（无源）/ 湿接点（有源） |
| 额定输入电压 | 24VDC（兼容 18–32VDC） |
| 单通道输入电流 | ≤5mA（24VDC 时） |
| 响应时间 | ≤1ms（典型） |
| 隔离强度 | 通道间 2500Vrms 光电隔离；背板 1500V 隔离 |
| 通讯接口 | 双以太网（IONet 冗余） |
| 工作温度 | -30°C ~ +65°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸（长 × 宽 × 高） | 178×109×38mm |
| 重量 | 约 0.5kg |
| 配套端子板 | IS200TBCIH4C、IS200STCIH1A/H8A 等 |
质量透明化检测流程
- 入库验收检测
- 来源追溯：核对原厂序列号、批次与报关单
- 防伪核验：GE 官网查询 336A4940CSP1 序列号
- 外观检查：无腐蚀、划痕、焊痕，接口完好
- 附件核对：合格证、手册、质保卡齐全
- 上机功能测试
- 测试环境：GE Mark VIe 原厂测试机架
- 测试内容：干 / 湿接点信号采集、24VDC 兼容性、冗余通讯切换、24 小时老化
- 测试记录：生成带数据截图的 Test Report
- 电气参数测试
- 绝缘电阻：500V 摇表，≥10MΩ
- 隔离强度：2500Vrms 耐压测试，无击穿
- 响应时间：≤1ms，符合设计要求
- 固件 / 配置验证
- 固件版本：读取记录（如 Rev F）
- 配置备份：端子接线、DIP 开关拍照存档
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 硬纸箱加固
技术避坑指南
- 端子板型号不匹配导致通道无信号
- 问题：混用非配套端子板（如 TBCIH2），通道无法识别信号
- 避坑：
- 采购时确认端子板型号（IS200TBCIH4C/STCIH1A）
- 更换前拍照记录旧端子板接线与型号
- 案例：某电厂误配端子板，16 通道仅 4 路有信号，返工耗时 4 小时。
- 固件版本过低引发通讯中断
- 问题：模块固件＜Rev E，与新版 Mark VIe 控制器不兼容，IONet 频繁断连
- 避坑：
- 采购时明确固件版本≥Rev F
- 更换前读取原模块固件，必要时刷新
- 经验：见过多起案例，固件不兼容导致轮机控制系统闪断，触发联锁停机。
- 热插拔操作不当烧毁背板
- 问题：带电插拔时未按规范，背板连接器瞬间短路，烧毁模块与背板
- 避坑：
- 单模块更换：先断端子侧电源，再拔模块
- 冗余系统：切换至备用模块后，再拔故障模块
- 警示：热插拔不是 “随意拔”，违规操作维修成本超 2 万元。
- 忽略输入电压范围导致误触发
- 问题：现场电压＜18VDC，模块误判为 “断开”，联锁逻辑异常
- 避坑：
- 上电前测现场电压，确保 18–32VDC
- 电压偏低时，检查供电回路与端子接触
- 案例：某机组因现场电压 17VDC，模块误报 “阀门关闭”，导致停机。
