描述
产品详情
・型号：P0926GH・品牌：Foxboro・系列：I/A‑Series
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 适配卡件 | FBM231 串行通讯模块，不可单独使用 |
| 通讯接口 | 4 路独立 RS‑232 串口 |
| 现场供电 | 24VDC |
| 电气隔离 | 串口回路电气隔离，降低地环路干扰 |
| 连接方式 | 34 针专用连接器对接 FBM231，DB9 对外接线 |
| 工作温度 | -20℃ ~ +60℃，控制柜内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，仅限机柜内部安装 |
| 产品状态 | 原厂停产，新项目不再供货 |
| 配套要求 | 必须与 FBM231 成对配置，不能和 FBM230 等其它 FBM 混用 |
| 波特率范围 | 最高 115200bps，以原厂手册为准paresource… |
产品介绍

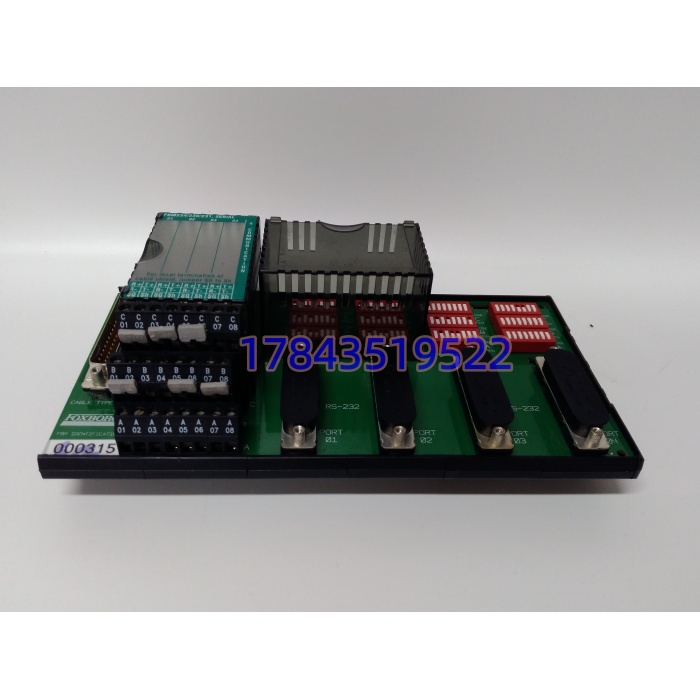

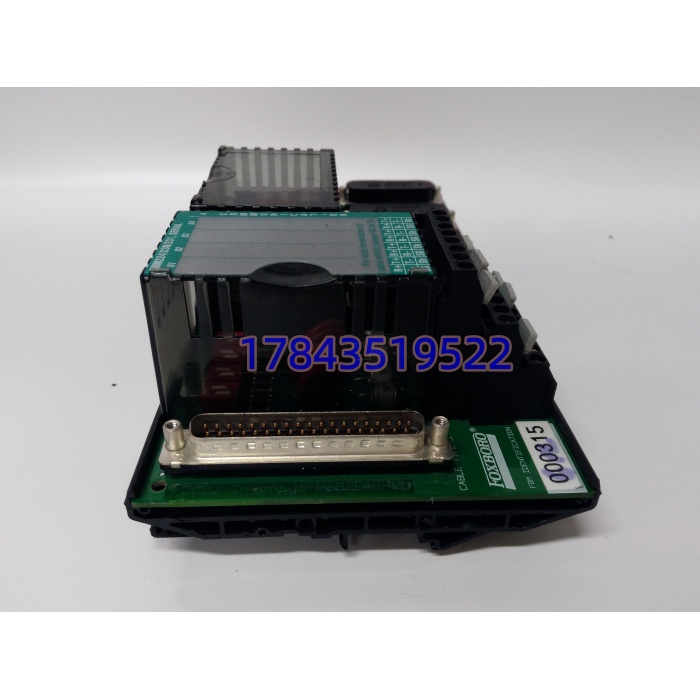

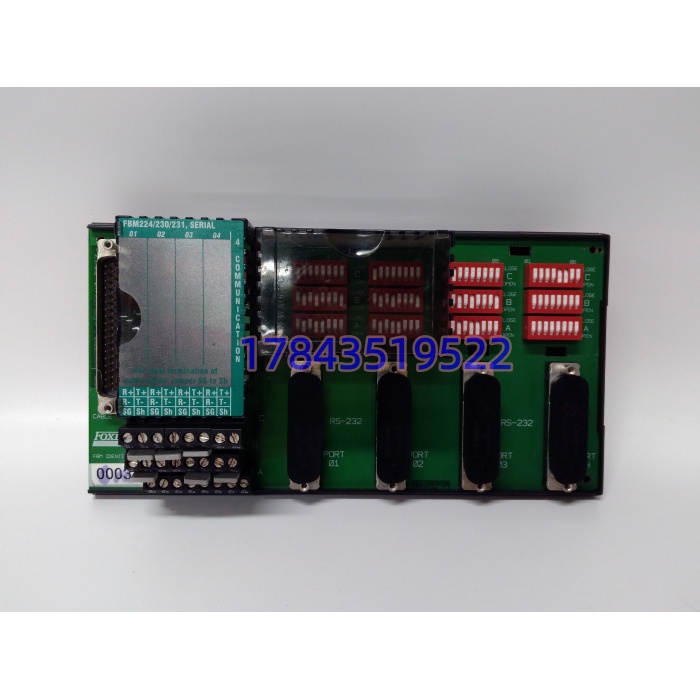

P0926GH 是 FBM231 通讯模块对应的外部终端底座，本身不具备主控运算能力，只负责引出多路 RS‑232 物理串口，把第三方串口设备数据接入 I/A‑Series DCS。现场 PLC、分析仪、仪表通过这组底座和 FBM231 建立串行数据交互。
坦白讲，市面上外观近似的 P0926GU、P0926CC 不能直接拿来替换，连接器定义、串口布局存在差别。现场高频故障多来自串口端口被现场侧高压窜入烧毁，DB9 接头虚接、线缆屏蔽处理不到位，会出现数据随机丢包。备件渠道以库存新机、拆机总成为主。
应用场景与行业案例
痛点切入：我在现场遇到过，DCS 和现场分析仪通讯断断续续，时通时断。软件驱动、波特率参数反复核对没有效果，排查很久才发现 P0926GH 其中一路 RS‑232 端口受浪涌冲击，隔离电路损坏。还有维修拿外观近似的 P0926CC 直接替换，上机后串口全部无法收发数据。
典型场景
- 石化炼化装置：I/A‑Series DCS 接入在线分析仪，通过串口读取分析数据。
- 化工工厂：存量 Foxboro DCS 对接第三方 PLC、流量计，做 Modbus‑RTU 数据采集。
- 电厂辅控系统：老 I/A‑Series 系统维保，原有 FBM231 配套底座损坏更换。
- EPC 改造项目：控制柜内部安装空间固定，只能选用同型号终端底座。
真实案例某炼化厂 I/A‑Series 系统，一套在线色谱分析仪与 DCS 之间通讯频繁中断，上位测点随机无数据。检修人员核对 驱动、波特率、接线线缆，均未发现异常；初期找来外观接近 P0926CC 底座直接替换，上电后四路串口全部无法收发。换回 P0926GH 备件，重新核对 与底座连接器，检查每一路 DB9 接头，做好线缆屏蔽接地，下载对应的设备驱动配置，分析仪数据稳定上传，通讯中断故障不再复现。事后现场备件库把 P0926 系列不同后缀底座分开存放，核对完整部件号再领用。
