描述
产品深度介绍

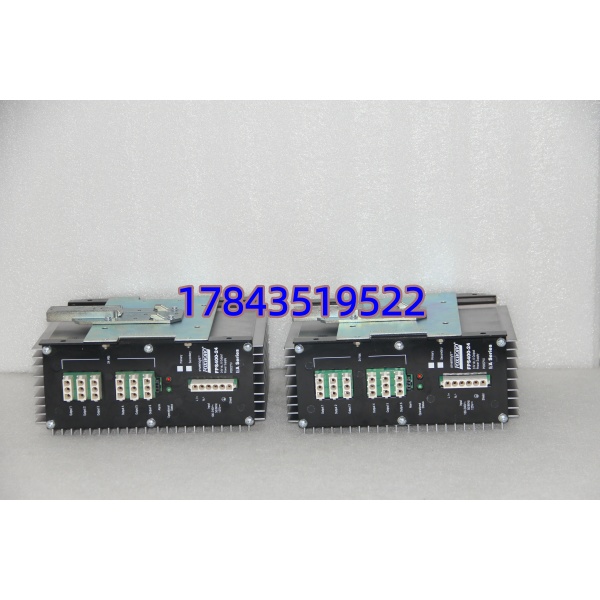

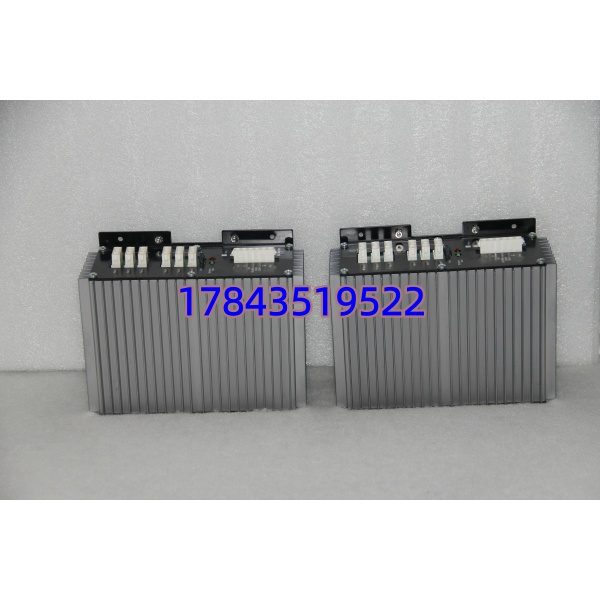

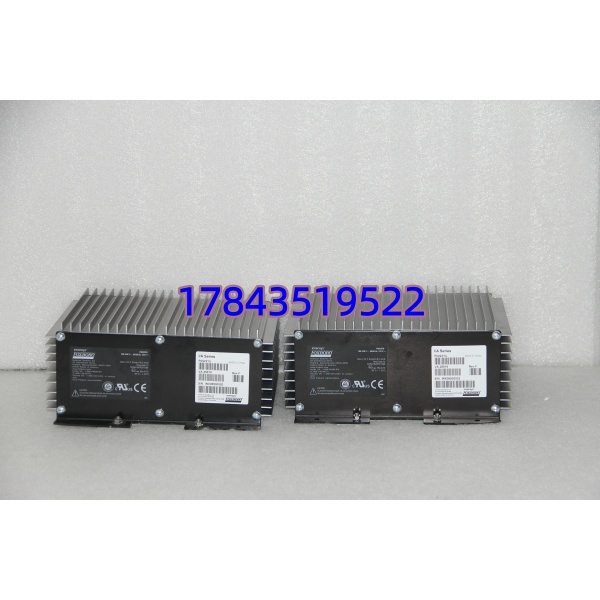

Foxboro P0922YU（FPS400-24 交流版）是 I/A Series 系统唯一原厂认证的高性能电源模块，专为 200 系列现场总线模块（FBM/FEM）设计，是 DCS 系统的核心供电单元。模块采用宽范围交流输入设计，支持 85~265VAC 全球通用电压，适配复杂工业供电环境。
作为系统关键基础设施，P0922YU 输出24VDC±0.2V稳压电源，额定功率 400W，转换效率最高达 95%，低能耗低发热。支持冗余并联运行，双电源无缝切换，确保 DCS 系统不间断供电。具备过压、过流、短路、浪涌、过热全保护功能，通过 UL/CSA/ATEX/CE 认证，适用于 Zone 2/Division 2 危险区域。铝合金外壳坚固耐用，支持 DIN 导轨 / 壁挂安装，广泛应用于石油、化工、电力等流程工业。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 / 部件号 | FPS400-24 / P0922YU |
| 输入电压 | 85~265VAC（47~63Hz）/ 108~145VDC |
| 输出电压 | 24VDC（±0.2V） |
| 输出电流 | 最大 16.7A |
| 额定功率 | 400W |
| 转换效率 | 85%~95%（典型值） |
| 保护功能 | 过压、过流、短路、浪涌、过热 |
| 工作温度 | -40°C ~ +70°C（G3 级恶劣环境） |
| 尺寸 | 115mm×45mm×27mm |
| 重量 | 0.35kg |
| 认证 | UL、CSA、ATEX、CE（Zone 2/Div 2） |
| 安装方式 | DIN 导轨（水平 / 垂直）、壁挂 |
P0922YU
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 DCS 系统断电，等待 5 分钟使电容完全放电
- 佩戴防静电手环，在防静电垫上操作
- 准备工具：十字螺丝刀（PH1）、万用表、标签纸、扎带
- 备份系统配置，拍照记录原有电源接线与冗余设置
阶段二：安装电源模块（10 分钟）
- 选择控制柜 DIN 导轨位置，卡扣对准导轨按压到位
- 水平 / 垂直安装均可，预留≥20mm 散热间隙
- 壁挂安装时固定螺丝扭矩≈0.5N・m
- 核对模块型号为 P0922YU，外观无损伤
阶段三：接线规范（15 分钟）
- 输入侧：L 接火线、N 接零线、PE 接地（黄绿线）
- 输出侧：+24V/0V 接 200 系列底板，线径≥2.5mm²
- 冗余配置：双电源输出并联，负极共地
- 接线后整理线束，避免遮挡散热孔
阶段四：上电测试（15 分钟）
- 上电前检查：万用表测输入电压 85~265VAC，无短路
- 通电后 PWR 灯常亮，输出电压稳定在 23.8~24.2VDC
- 带载测试：连接 FBM 机架，电压波动≤±2%
- 冗余测试：断开主电源，备用电源无缝切换
- 连续运行 30 分钟，模块无过热、无报警
P0922YU
常见问题解答（FAQ）
Q1：P0922YU 与 P0922YC 有何区别？
A：输入电源类型不同：
- P0922YU：交流版，85~265VAC 输入，适用于常规工业电网
- P0922YC：直流版，18~35VDC 输入，适用于直流供电场景两者输出规格、功率、尺寸完全一致，可冗余并联混用。
Q2：可以用非 Foxboro 电源替代吗？
A：不建议。 是 I/A Series 系统唯一原厂认证电源，其时序、隔离度、冗余逻辑与系统完全匹配；第三方电源可能导致通信异常、模块损坏或系统宕机。
Q3：冗余并联需要额外设置吗？
A：无需额外设置，直接并联即可。模块内置均流与故障隔离电路，单台故障自动退出，不影响另一台运行，实现无缝切换。
Q4：工作环境温度上限是多少？
A：工作温度范围为 -40°C ~ +70°C（G3 级恶劣环境），70°C 环境下需降额 3W/°C，确保长期稳定运行。
Q5：你们的产品是全新原装吗？有质保吗？
A：全新原装正品，提供原厂序列号、装箱单及检测报告，支持官网溯源。12 个月质保，非人为损坏免费换新 / 维修。
