描述
产品深度介绍

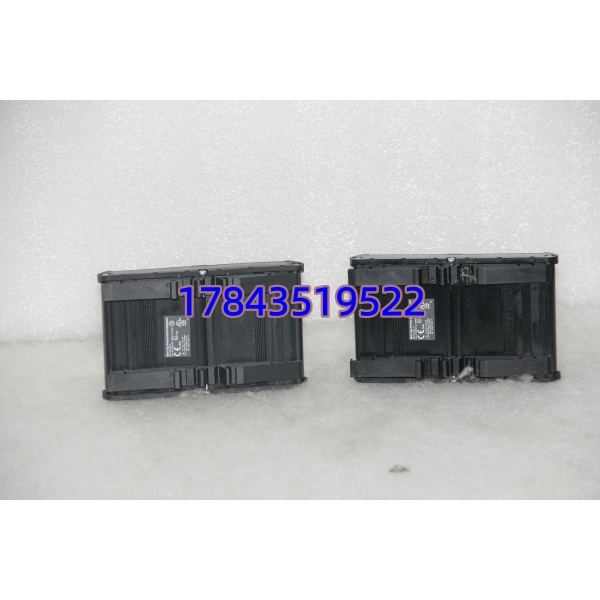

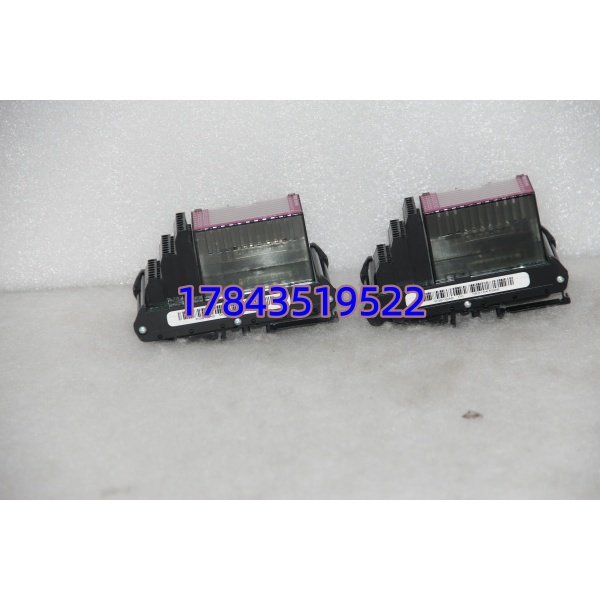

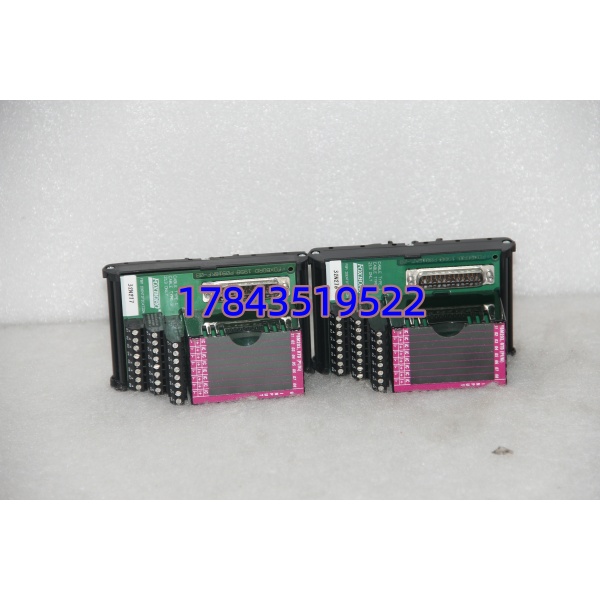

P0916AE 是施耐德 Foxboro I/A/Evo 系统的核心现场总线扩展控制器，作为 DCS 主机与 FBM200 系列 I/O 模块间的 “桥梁”，负责总线管理、数据转发、冗余控制与故障诊断。单模块最多管理 32 个 FBM，通过 FEM100 扩展可至 128 个，适配化工、电力、油气等大型流程工业的大规模 I/O 场景。
采用 32 位工业 RISC 处理器，处理速度达 0.1μs / 布尔指令、0.5μs / 浮点指令，确保实时响应。内置 8MB 程序内存 + 4MB 数据内存，支持复杂控制逻辑与历史数据缓存。集成 10/100BaseTX 以太网与 ControlNet 接口，兼容 Modbus TCP/IP 等协议，实现与上位机及第三方系统高速通信。
支持双机热备冗余，主备模块毫秒级无缝切换，数据同步校验，避免单点故障。压铸铝外壳、宽温（0°C~+60°C）设计，符合 ISA G3 恶劣环境标准，支持热插拔，在线更换不影响系统运行。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | P0916AE（P0916AE0C 为终端组件） |
| 处理器 | 32 位工业 RISC，0.1μs / 布尔、0.5μs / 浮点 |
| 内存 | 程序 8MB；数据 4MB |
| 管理 FBM 数量 | 最多 32 个（FBM200 系列）；FEM100 扩展至 128 个 |
| 通信接口 | 10/100BaseTX 以太网、ControlNet、RS-232 |
| 支持协议 | Modbus TCP/IP、Ethernet/IP、ControlNet |
| 冗余能力 | 支持双模块热备冗余，无缝切换 |
| 工作温度 | 0°C ~ +60°C（ISA G3） |
| 供电 | 24VDC ±10%，功耗 10W，冗余电源支持 |
| 尺寸 / 重量 | 140×165×45mm / 约 0.6kg |
| 认证 | CE、UL、ISA G3 |
| 状态 | 原厂已停产，库存有限 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 DCS 系统运行正常，模块更换不影响联锁回路。
- 佩戴防静电手环，在防静电垫上操作，防止静电损坏精密元件。
工具与资料
- PH1 螺丝刀、万用表、标签纸、手机（拍照记录）
- 备份模块配置（FBM 地址、冗余模式、通信参数）
阶段二：拆卸旧模块（15 分钟）
- 松开面板螺丝，打开前盖，露出 P0916AE0C 端子排。
- 按标签逐路断开 FBM 总线电缆、以太网及电源线，做好标记。
- 按压上下锁扣，垂直拔出模块；清洁背板连接器，禁止手触针脚。
阶段三：安装新模块（20 分钟）
- 核对型号 P0916AE，确认固件版本与原系统兼容。
- 对准插槽垂直推入，“咔哒” 锁定，拧紧面板螺丝。
- 按原标签恢复接线：
- FBM 总线电缆接 P0916AE0C 对应端子，注意 A/B 线序；
- 以太网接 10/100BaseTX 接口，电源线接 24VDC 冗余端子；
- 确认无虚接、错接，端子螺丝拧紧。
自检清单
- FBM 总线 A/B 线序正确，终端电阻匹配
- 以太网 / 电源线接线无误、牢固
- 模块锁扣到位，面板螺丝拧紧
- 无工具遗留机架
阶段四：上电测试（15 分钟）
- 模块上电，绿灯常亮为正常；红灯闪烁需排查接线 / 配置。
- 系统扫描识别 P0916AE，核对固件，下载备份配置。
- 逐点测试：
- 总线通信：扫描 32 个 FBM，确认全部在线无报错；
- 冗余切换：强制主模块故障，验证备用模块无缝切换；
- 数据收发：检查 AI/AO/DI/DO 数据采集与控制指令正常。
- 连续运行 30 分钟无报警，记录序列号与更换日期。
常见问题解答（FAQ）
Q1：P0916AE 和 FBM204/FBMSVH 有什么区别？
A：核心差异在层级与功能：
- P0916AE：控制器级，总线扩展主站，管理 32 个 FBM，无 I/O 通道
- FBM204：I/O 模块级，8 路 AI，现场信号采集
- FBMSVH：I/O 模块级，8 路高精度 AI+HART简单说： 是 “总管”，FBM204/FBMSVH 是 “采集员”，层级不同、功能互补。
Q2：模块红灯报警，FBM 全部离线，可能原因？
A：常见 3 类：
- 总线故障：FBM 总线 A/B 线序错、终端电阻缺失 / 不匹配、总线短路
- 接线 / 电源故障： 供电不稳、电源线虚接、背板连接器脏污
- 配置 / 固件错：FBM 地址冲突、冗余模式不匹配、固件版本不兼容建议先查总线线序与终端电阻，再核对电源与配置，仍异常联系售后。
Q3： 停产了，后续怎么维护？
A：3 种解决方案：
- 库存采购：全新库存或优质翻新，12/6 个月质保
- 升级替换：更换为兼容的 P0916AE0E（功能一致，兼容机架）
- 维修服务：旧模块维修，质保 6 个月，适合预算有限场景
Q4：如何验证 是原装正品？
A：正品验证：
- 原厂标签 + 序列号，施耐德官网可查出厂记录
- 提供入库检测报告 + 上机测试视频（32 个 FBM 扫描 / 冗余切换 / 通信全检）
- 翻新件附维修报告，标注更换件与测试数据
Q5：质保与售后政策？
A：全新库存 12 个月质保，翻新件 6 个月（自发货日），保非人为硬件故障。人为损坏（静电、进水、超压）不在质保内。售后流程：联系客服→远程诊断→质保期内免费维修 / 更换。
