描述
产品详情

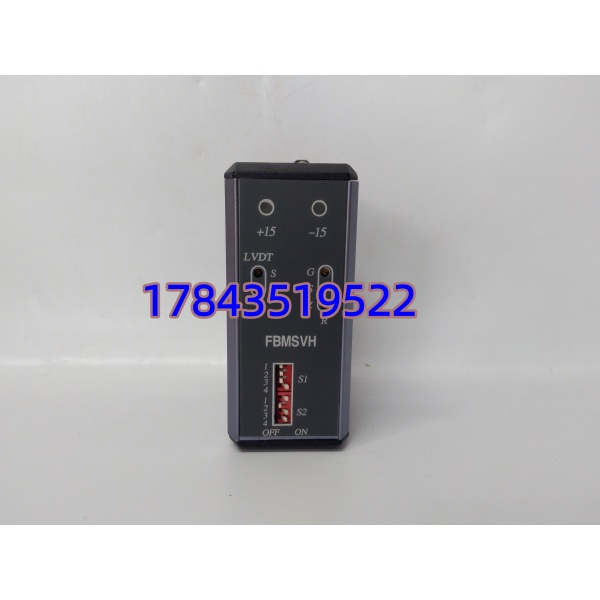

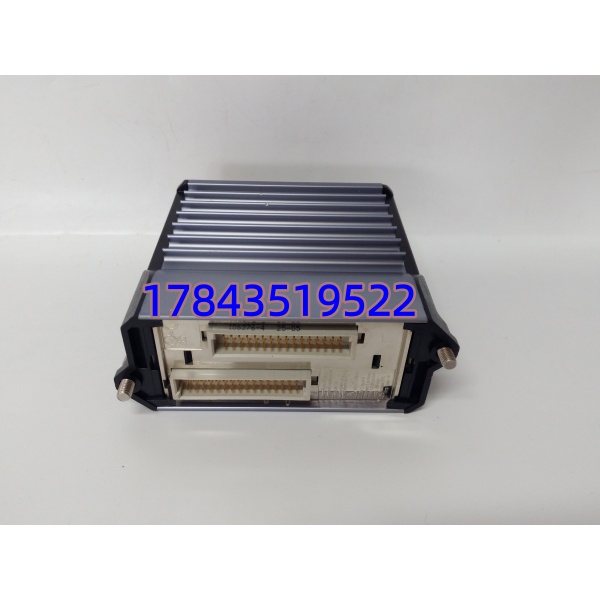

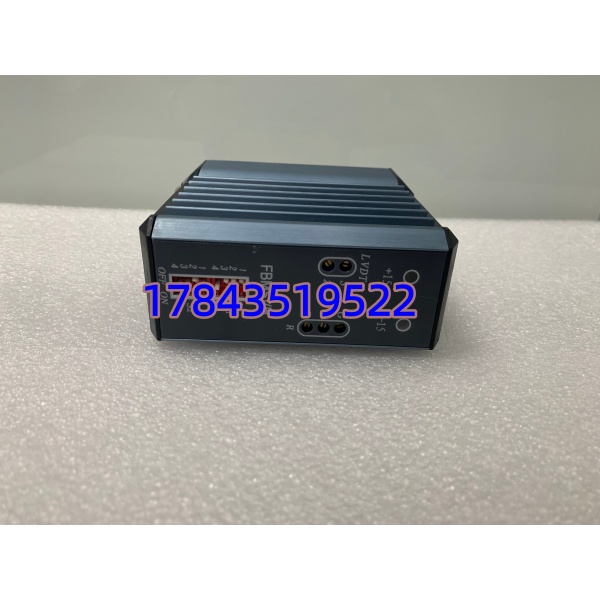

・型号：FBMSVH
・品牌：Foxboro（施耐德电气）
・系列：I/A Series DCS FBM 总线接口模块
规格参数
| 参数项 | 原厂手册标注数值 |
|---|---|
| 总线标准 | FOUNDATION Fieldbus H1（31.25kbps） |
| 单总线最大挂载仪表 | 32 台 FF 智能变送器 |
| 总线隔离等级 | 2500V AC 通道对地隔离 |
| 机架侧通讯速率 | 2Mbps 冗余 FBM 背板总线 |
| 模块供电 | 24V DC，允许 ±10% 电压波动 |
| 整机额定功耗 | 7.2W |
| FF 总线输出供电 | 19V DC，最大 120mA 总线馈电 |
| 工作温度区间 | -20℃ ~ +60℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 整机外形尺寸 | 130×107×32mm |
| 单卡净重 | 约 0.3kg |
| 硬件保护 | 总线短路闭锁、过流、反接保护 |
| 合规认证 | UL、ATEX Zone2、IECEx |
产品介绍
FBMSVH 是 Foxboro I/A 系统配套专用 FF H1 现场总线网关卡，直接插入系统标准 FBM 机架，一端对接控制器冗余背板，另一端引出 FF 总线回路，统一接入流量、压力、液位类 FF 智能仪表，实现全数字化信号交互，替代传统 4-20mA 硬线采集架构。
坦白讲，常规模拟量 FBM 卡只能处理单路 4-20mA 信号，这款卡一条总线可挂载数十台仪表，大幅减少机柜布线工作量。板载独立隔离电路，现场总线短路不会击穿机架背板；自带设备在线状态识别，仪表掉线、总线阻抗异常会直接上传细分报警代码，不用额外配总线诊断仪。原厂无同功能直替卡，老装置改造若保留 FF 仪表，只能选用同款备件替换。
应用场景与行业案例
痛点切入
我在炼化装置多次碰到 FF 总线网关故障，整条总线仪表全部失联，关键流量、液位参数无显示，调节回路自动切手动；现场电缆破皮短路时，普通网关会连带机架通讯中断，扩大故障范围。第三方总线转换模块无法对接 I/A 专有诊断逻辑，仪表故障无系统弹窗提醒，等到参数失控才发现问题。
典型场景
- 炼油厂常减压装置 I/A 控制柜：接入 FF 型质量流量、差压液位变送器，单总线批量采集塔区多点工艺数据。
- 天然气长输管道压气站：户外机柜挂载 FF 压力、温度智能仪表，总线数字化传输降低电磁干扰带来的数值漂移。
- 煤化工合成反应装置：反应釜 FF 分析仪表、流量仪表共用一条 H1 总线，依靠卡件短路保护避免联锁误动作。
- 电厂水处理脱硫系统：脱硫塔浆液密度、pH 类 FF 仪表集中接入，减少控制柜 I/O 端子占用量。
真实案例
某年产 120 万吨催化裂化装置运行 10 年，夜班中控发现 30 余台 FF 仪表全部无数据，就地排查机架 FBMSVH 状态灯常红，检测总线回路无短路，判定卡件内部总线驱动芯片损坏。库房存有拆机成色同款卡，支持热插拔，更换耗时 25 分钟，总线仪表全部恢复在线，调节回路自动切自动模式。事后运维梳理备件清单，每两套 FF 总线回路备存一块 FBMSVH，规避单卡故障造成全线仪表失联。
