描述
关键技术规格
| 参数 | 数值 |
|---|---|
| 型号 | FBM233 P0926GX |
| 功能定位 | 现场设备系统集成器（FDSI），I/O 与 DCS 以太网通信网关 |
| 以太网接口 | 冗余 10/100Mbps（RJ45），支持链路故障自动切换 |
| 连接能力 | 最多 64 台现场设备，最多 2000 个 DCI 控制块 |
| 通信协议 | UDP/IP、TCP/IP、Modbus TCP、Foxboro 专有协议 |
| 数据类型 | 2/4 字节有 / 无符号整数、4 字节浮点 |
| 电源 | 24V DC ±10%，典型 10W，支持冗余供电 |
| 处理器 | 32 位 RISC，实时操作系统 |
| 内存 | 16MB SDRAM，32MB Flash |
| 工作温度 | -20°C ~ +60°C（G3 级恶劣环境） |
| 防护等级 | IP20，压铸铝外壳，抗振动、抗电磁干扰 |
| 安装 | DIN 导轨或面板安装 |
| 尺寸（宽 × 高 × 深） | 约 170mm × 105mm × 32mm |
| 重量 | 约 1.2kg |
| 认证 | CE、UL、cUL、TÜV |
产品深度介绍

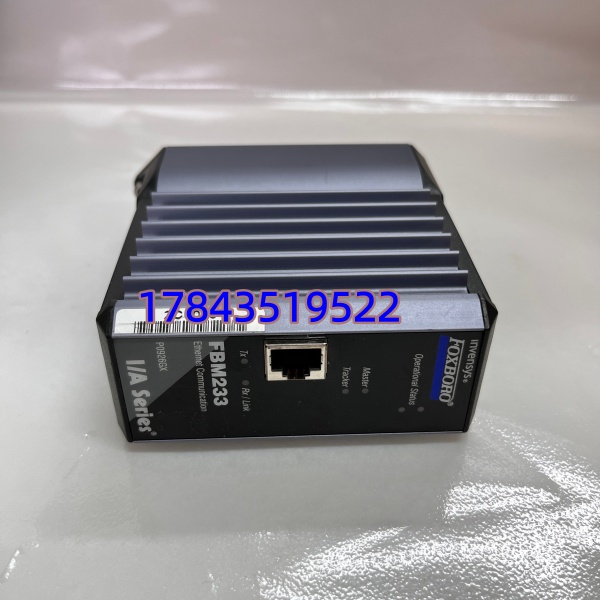

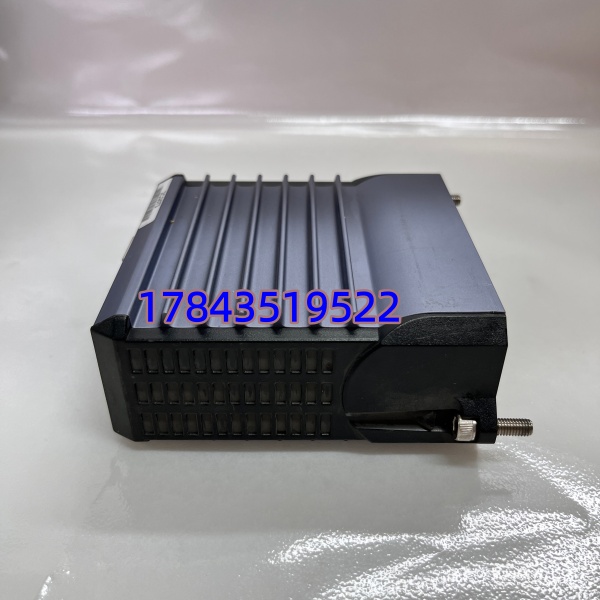

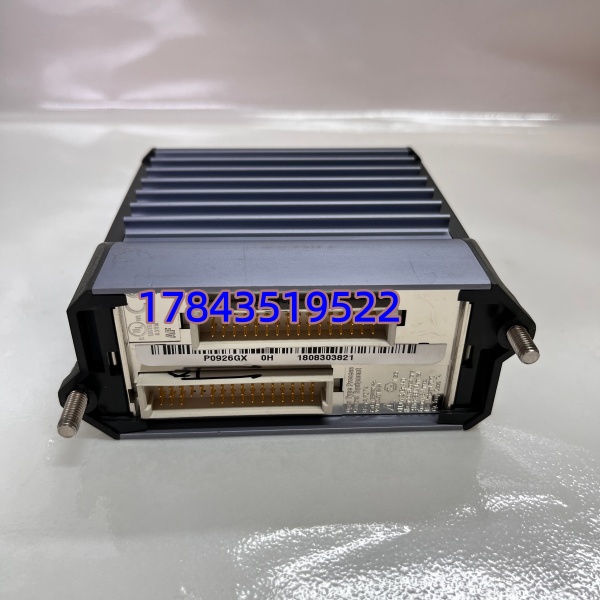

FOXBORO FBM233 P0926GX 是 I/A Series 与 Foxboro Evo DCS 的核心冗余通信模块，专为高可靠性过程控制设计。作为现场设备与控制系统的桥梁，它集成双以太网接口，实现网络冗余，单链路故障时无扰动切换，确保数据不丢包、控制不中断。
模块支持多协议通讯，可无缝接入第三方 PLC、仪表与 SCADA 系统；内置 32 位处理器与大容量闪存，支持复杂数据处理与本地逻辑运算，减轻 DCS 主控制器负担。热插拔设计，在线更换不停车，显著降低维护风险与停机成本。压铸铝外壳适应 G3 级工业环境（高粉尘、强电磁干扰、宽温），广泛应用于石油化工、电力、冶金等关键流程工业
应用场景与行业案例
工程痛点
大型流程工业（石化、电厂）现场设备分散、数量多，传统单点通信易中断、带宽不足；关键回路需零停机冗余，普通模块无法满足高可靠性要求。
典型应用场景
- 石油化工 – 装置区 I/O 联网连接反应釜、储罐、管道的压力 / 温度 / 液位仪表与阀门执行器，冗余通信保障 DCS 实时监控与联锁控制，防爆环境适配。
- 电力行业 – 电站 DCS 通信接入锅炉、汽轮机、发电机的 PLC 与保护装置，双以太网冗余防止网络单点故障，保障发电过程稳定。
- 冶金行业 – 轧线 / 高炉控制连接轧机、风机、水泵等传动设备，高速数据交换满足闭环控制与故障诊断，抗振动、耐高温。
- 水处理 – 大型水厂监控整合取水、沉淀、过滤、加药、送水全流程 I/O，远程监控与自动控制，适应潮湿、腐蚀性环境。
真实案例
去年 10 月，华东某大型石化装置原通信模块老化，单网故障频发，导致装置联锁误动作，严重威胁安全生产。现场设备达 58 台，需全部接入 DCS，且要求零停机冗余。
我们提供现货 FBM233 P0926GX，工程师 4 小时内完成冗余配置与替换。双网稳定运行，链路切换时间 <500ms，连续运行至今无通信中断，联锁动作准确率 100%。客户反馈：“FBM233 是装置安全运行的‘生命线’，冗余设计太关键了。”
质量检测流程
- 入库验收：核验原厂序列号、防伪标签，外观无变形、划痕，接口完好，配件齐全。
- 上电自检：24V DC 供电，开机自检正常，双以太网接口指示灯状态正确。
- 冗余测试：双网同时连接，模拟单网故障，自动切换正常，数据无丢包。
- 通讯测试：连接 64 台模拟设备，数据收发稳定，协议解析无误。
- 老化测试：连续 24 小时 60°C 高温运行，无死机、无异常重启。
- 包装出库：防静电袋密封，气泡膜加固，贴质检合格标签，附带说明书与配线。
