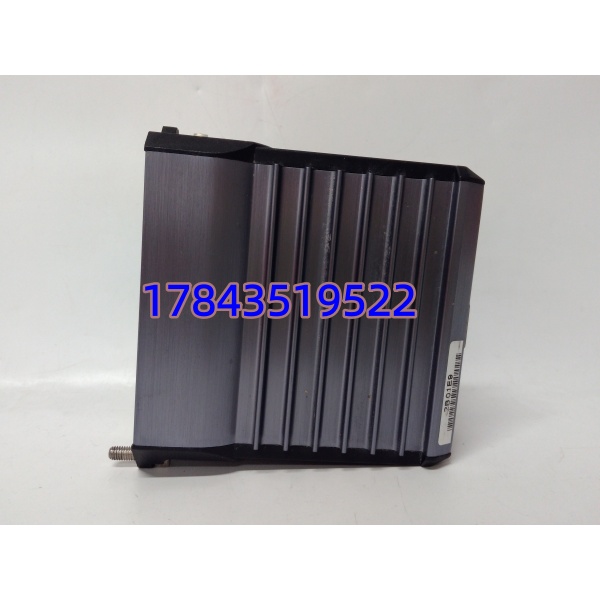

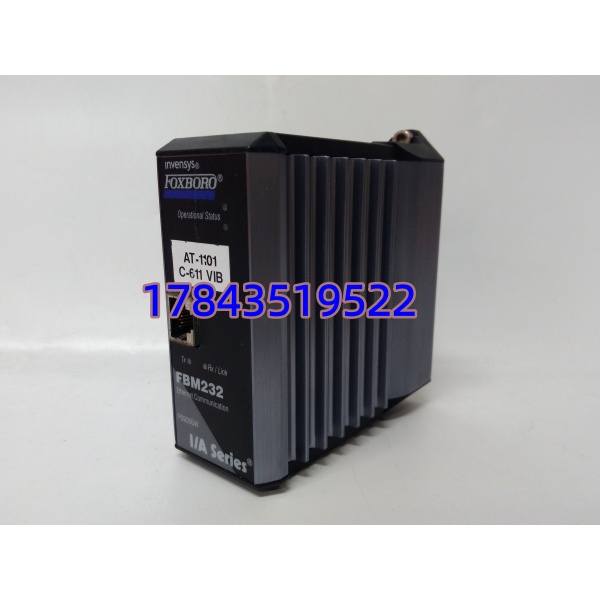

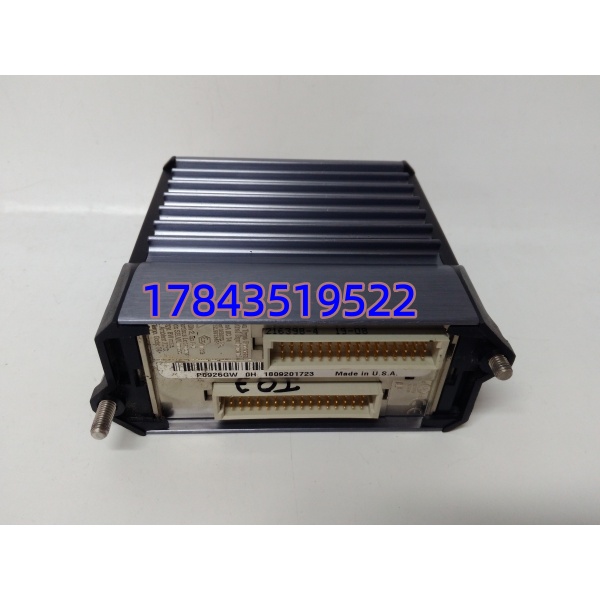

Foxboro FBM232 P0926GW | 以太网通讯卡

描述

产品详情

・型号：FBM232 P0926GW

・品牌：Foxboro

・系列：I/A Series FBM 现场总线模块

规格参数

• 以太网接口：单路 RJ45，10/100Base-T 自适应
• 单模块挂载上限：64 台外部以太网设备paresource…
• 数据点位上限：2000 个 DCI 数据连接块paresource…
• 供电规格：24VDC，由 I/A 机架背板供电
• 整机功耗：≤5W
• 安装方式：标准 I/A 机架插槽直插，支持热插拔
• 工作环境温度：0℃ ~ 60℃（机柜内 G3 恶劣工况）
• 存储温度：-40℃ ~ 85℃
• 支持协议：Modbus TCP、EtherNet/IP、BACnet，驱动可离线下载更新
• 诊断功能：链路故障、设备离线、通讯超时板载指示灯提示
• 防护等级：IP20（控制柜内部使用）
• 硬件外形：标准 FBM 3U 机架卡件

产品介绍

FBM232 P0926GW 是 I/A 系列 DCS 专用以太网网关模块，定位是打通 DCS 与厂区各类第三方智能设备的数据通道，不用额外加装独立协议转换网关。模块自带可更换协议驱动，根据现场仪表类型加载对应程序，就能读取变频器、分析仪、第三方 PLC 的工艺参数。 普通串口 FBM 模块单卡接入设备数量少，布线繁琐。这款以太网模块单根网线可通过交换机扩展多台设备，柜内布线量能明显减少。硬件原生适配 I/A 系统底层架构，采集数据直接写入 DCS 实时数据库，不用中间中转软件，数据延迟更低。

应用场景与行业案例

痛点切入

我在化工园区改造现场见过不少项目用第三方协议网关对接仪表，网关故障率高，一旦掉线中控直接丢失整套设备数据，处理故障还要额外调试网关程序。老式串口 FBM 一块卡只能带少量设备，扩建新增仪表就要新增整套卡件，占用大量机架槽位。

典型场景

1. 炼化联合装置 I/A 中控机柜：对接催化、精馏单元进口色谱分析仪，统一上传组分数据至 DCS。
2. 火力发电厂锅炉控制站：接入锅炉变频风机、烟气在线监测设备，采集转速、排放数值。
3. 精细化工反应釜车间：下挂多台 Modbus TCP 型温度、压力智能变送仪表。
4. 长输油气管道场站：对接第三方 PLC 远程阀室，传输阀门状态、流量累计数据。

真实案例

某石化老装置 I/A 系统运行 10 年，原有多块 FBM230 串口卡槽位用尽，新增在线分析仪无空余插槽。采购两块 FBM232 P0926GW 备件，停机 1 小时完成替换，网口接入交换机后挂载 18 台分析仪，下载对应 Modbus 驱动后原有画面点位直接复用。投运至今半年无通讯断连，不用再单独维护外置协议网关，日常巡检工作量下降不少。
