描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 16 路独立模拟量输出 |
| 输出信号 | 4–20 mA DC（有源输出） |
| 负载能力 | 最大 750 Ω @24V DC |
| 分辨率 | 16 位 |
| 精度 | ±0.1% 满量程（典型） |
| 通道隔离 | 500V AC RMS（通道间 / 现场 – 系统侧） |
| HART 功能 | HART 5/6/7 透明透传 |
| 诊断 | 开路 / 短路 / 超量程检测、模块自检 |
| 响应时间 | <100 ms（阶跃响应） |
| 工作温度 | 0°C ~ +60°C |
| 供电 / 功耗 | 24VDC，≤5W |
| 安装 | F 系列 I/O 底板（如 SY-0399xx） |
| 冗余 | 支持冗余对（配冗余底板） |
产品深度介绍

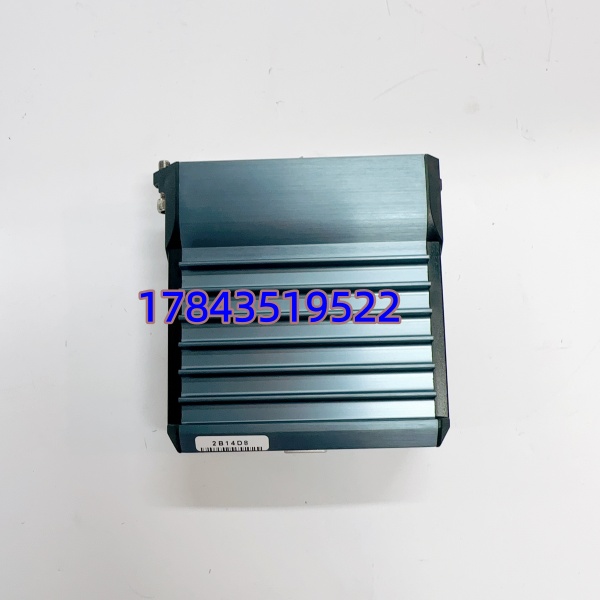

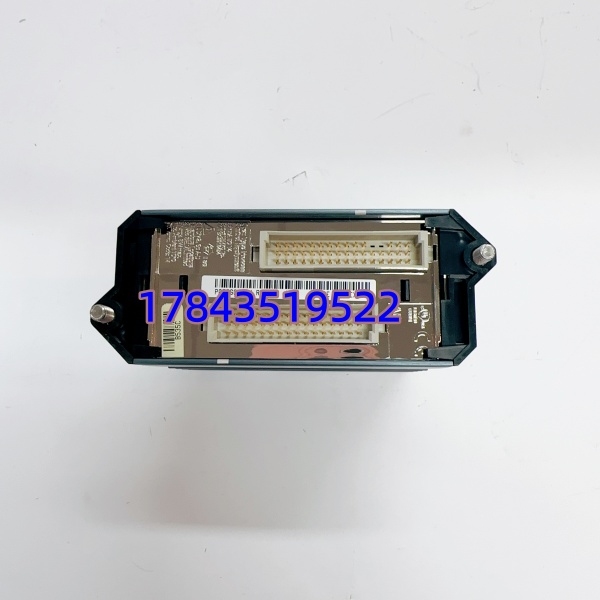

FOXBORO FBM232（P0926GW）是 Schneider Electric 旗下 Foxboro I/A Series DCS 的高性能 16 通道模拟量输出模块，用于向阀门定位器、变频器等现场执行机构输出 4-20mA 控制信号。
该模块每通道独立隔离，带 HART 透传，可远程调试智能仪表；16 位分辨率与 ±0.1% 精度满足精密回路控制；支持冗余配置，主备毫秒级切换，适合锅炉给水、精馏塔温度等关键回路。压铸铝外壳适配 G3 级恶劣环境，长期运行稳定
应用场景与行业案例
工程痛点描述
流程工业中，模拟量输出不准或通道故障会导致阀门失控、工艺波动、产品不合格；关键回路单点故障易引发非计划停机，损失巨大。同时，智能仪表调试需现场接线，效率低、风险高。
典型应用场景
- 石油化工 – 精馏塔 / 反应釜控制16 路输出控制进料阀、蒸汽阀、液位调节阀，HART 透传远程校准，减少现场动火。
- 电力行业 – 锅炉燃烧控制驱动 16 台燃烧器燃气调节阀，通道诊断提前预警定位器老化，避免非计划停炉。
- 水处理 – 加药泵 / 调节门控制控制 pH 加药、混凝剂投加、出水阀开度，高隔离抗电机干扰，保障水质稳定。
- 冶金行业 – 加热炉 / 轧线控制控制燃料阀、助燃风阀，耐高温设计适配炉区环境，冗余配置保障连续轧制。
- 制药 / 食品 – 发酵罐 / 洁净区控制调节温度、压力、pH，高精度输出满足 GMP 要求，HART 诊断保障无菌区仪表可靠。
真实案例
去年，华东某化工园区 50 万吨 / 年苯酐装置的旧 AO 模块老化，通道漂移大、无诊断，每月因阀门波动停车 2-3 次。
更换为 FBM232（P0926GW）后，16 路输出精度稳定在 ±0.08%，HART 透传实现阀门远程校准与预测性维护；冗余配置保障关键回路无扰动切换。半年内非计划停车降至 0 次，年节约损失超 200 万元。
仪表经理反馈：“FBM232 的精度、诊断与冗余，是老旧装置提产降耗的关键。”
