产品深度介绍

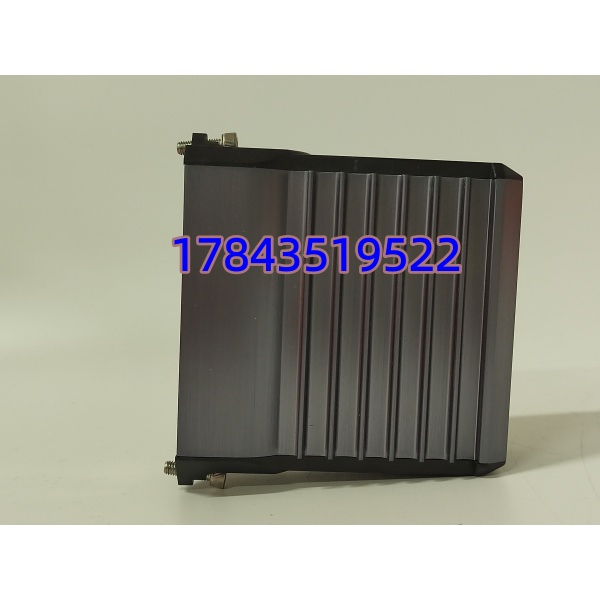

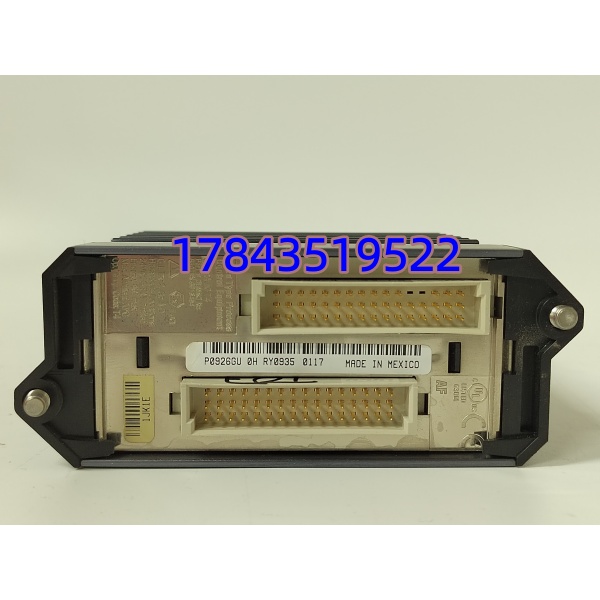

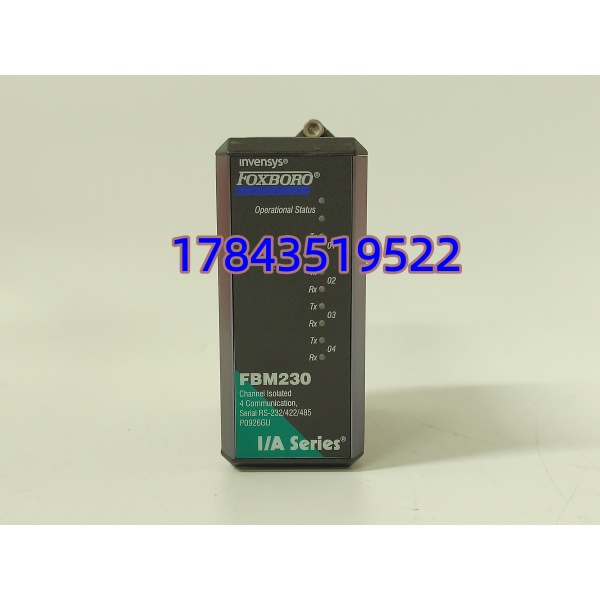

FOXBORO FBM230 P0926GU 是 I/A 系列 DCS 配套专用四路串口通讯模块，面向石油、火电、化工等流程行业，用于对接 Modbus RTU 变送器、第三方 PLC、阀门定位器、在线分析仪表等串口设备。
路串口相互电气隔离，单端口可软件自由切换 RS232、RS422、RS485 三种总线模式，配套终端组件自带端口 DIP 终端电阻开关；内置通用协议驱动库，最多承载 2000 个控制数据点，单卡可挂载 64 台 RS485 从站设备。整机满足 G3 恶劣工业环境标准，抗电网谐波与现场电磁干扰，适配 7×24 小时连续生产装置，解决多品牌异构设备接入 DCS 的数据互通需求。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料号 | FBM230 P0926GU |
| 串口通道 | 4 路相互电气隔离串口 |
| 支持总线标准 | RS-232、RS-422、RS-485（单端口软件切换） |
| 单卡最大接入设备 | 64 台 RS485 设备 / 4 台 RS232 直连设备 |
| 可承载 DCI 数据块 | 最多 2000 点 |
| 供电规格 | 24V DC（10–30V 宽压输入） |
| 整机功耗 | 7 W |
| 工作温度 | -40℃ ~ +70℃ |
| 环境等级 | G3 工业恶劣环境认证 |
| 安装方式 | I/A 标准机架卡扣式安装 |
| 配套终端组件 | 4 端口 TA 端子底座，自带 DIP 终端电阻开关 |
| 支持协议 | Modbus RTU、Modbus ASCII 等通用串口协议 |
| 整机尺寸 | 102 mm × 114 mm × 104 mm |
| 整机重量 | 284 g |
技术避坑指南
1. 驱动下载顺序错误导致全通道通讯失效问题：更换模块后直接下载设备组态，跳过驱动程序加载，系统持续报通讯超时。避坑：
- 固定下载顺序：串口驱动包→端口通讯参数→现场从站地址配置，顺序不可颠倒
- 更换前备份完整驱动文件，新模块上电先清空原有闪存再写入程序真实案例：化工装置更换 FBM230 后未按顺序下载驱动，整条工艺回路数据中断，返工调试耗时 3 小时。
2. RS485 终端电阻配置混乱引发信号衰减问题：总线首尾未开启 120Ω 终端电阻，或多节点同时开启电阻，远距离传输数据跳变丢包。避坑：
- 一条 RS485 总线仅首尾两端端口 DIP 拨至 ON，其余中间节点全部 OFF
- 总线总长超过 300 米必须开启两端终端电阻，短距离可全部关闭警示：电厂脱硫系统曾因多端口误开终端电阻，变送器 4–20mA 对应数值持续漂移。
3. 固件版本不兼容造成机架识别异常问题：新模块固件版本过新，旧版 I/A 组态软件无法识别硬件，无法下载驱动。避坑：
- 更换前记录现场系统软件版本，采购时同步匹配对应固件版本
- 版本不兼容可远程协助刷新模块固件至适配版本，无需返厂真实案例：老款 I/A 8.4 系统搭配新版 FBM230，机架扫描无硬件条目，降级固件后恢复正常。
4. 静电击穿串口隔离芯片问题：干燥冬季未做防静电操作，徒手触碰背板接口，上电后单通道无收发信号。避坑：
- 拆装、接线全程佩戴防静电手环，模块放置防静电垫操作
- 禁止直接触碰背板金手指与串口电路板元器件真实案例：运维人员未防静电拆装，一路 RS485 通道永久损坏，整卡报废。
5. 串口 A/B 差分线接反导致无数据反馈问题： 总线 A、B 信号线颠倒，Tx 灯闪烁但无 Rx 返回数据，仪表无上传信号。避坑：
- 更换前拍照记录 TA 端子 A/B 线序，新模块接线严格对照原图
- 接线完成后短接 A/B 测试回路通讯，确认收发正常再接入现场仪表
