描述
关键技术规格
| 参数 | 规格 |
|---|---|
| 型号 | FBM230 P0926GU |
| 制造商 | FOXBORO（Schneider Electric） |
| 产品类型 | 现场设备系统集成器（FDSI） |
| 所属系统 | Foxboro I/A Series / Evo DCS |
| 通信端口 | 4 个独立软件可编程串口 |
| 串口标准 | 每口可选 RS-232、RS-422、RS-485 |
| 协议支持 | Modbus RTU/ASCII、HART、Foxboro 私有协议 |
| 数据速率 | 最高 1 Mbps |
| 连接能力 | 最多 64 个 RS-485 设备；或 4 个 RS-232/422 设备 |
| 数据容量 | 最多 2000 个 DCI 块连接 |
| 供电 | 24VDC（10–30VDC 宽压） |
| 功耗 | <1.5W |
| 隔离 | 每通道 600V AC 隔离 |
| 工作温度 | -40°C ~ +70°C（G3 级恶劣环境） |
| 防护等级 | IP20（机柜安装） |
| 尺寸（宽 × 高 × 深） | 140×100×55 mm |
| 重量 | 约 0.5 kg |
产品深度介绍

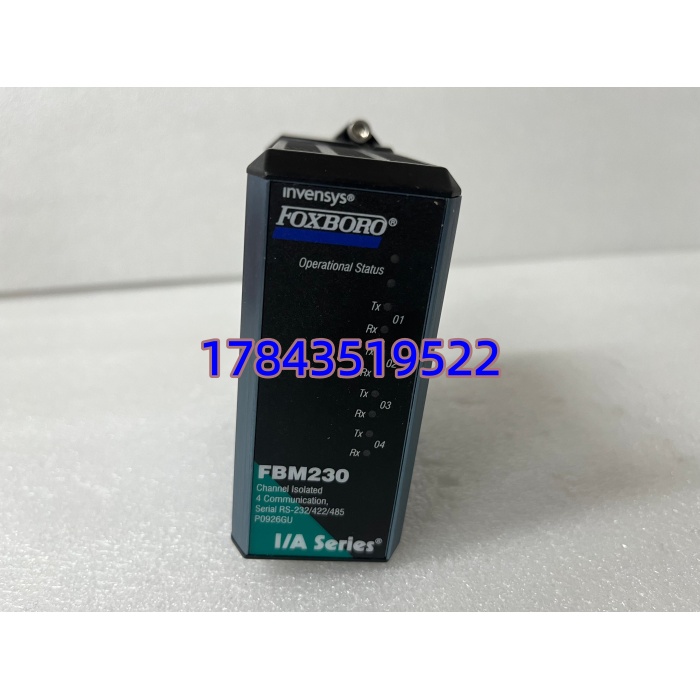

FBM230 P0926GU是 Foxboro I/A Series DCS 的多串口通信网关，用于将各类第三方串口仪表无缝接入 DCS 数据库。
- 4 口独立可编程：每口可单独设为 RS-232/422/485，适配不同设备。
- 多协议兼容：原生支持 Modbus、HART，可加载 Foxboro 协议库。
- 强隔离与抗干扰：通道间高压隔离，适合电厂、化工强干扰场景。
- 宽温加固：G3 级环境耐受，粉尘、湿热、振动工况稳定。
- 本安适配：可通过安全栅连接防爆区本安设备。
应用场景与行业案例
工程痛点
DCS 系统常需接入流量计、分析仪、称重仪、串口 PLC 等第三方设备；协议 / 接口不统一、布线复杂、干扰大，易导致数据不准、通信中断、系统孤岛。
典型应用场景
- 电力行业 – 火电 / 核电 DCS接入烟气分析仪、电量采集模块、串口测温仪；4 口并行采集，数据实时同步无延迟。
- 石油化工 – 过程控制连接 HART 变送器、质量流量计、色谱仪；G3 级设计适配炼化高腐蚀、高粉尘环境。
- 水处理 / 环保 – 监控系统接入 pH/ORP、浊度仪、余氯传感器；宽电压适应电网波动，无人值守稳定运行。
- 冶金 / 造纸 – 设备联网连接串口变频器、称重系统、温度巡检仪；多协议转换，统一数据进入 DCS。
真实案例
某大型石化厂原用多品牌串口卡，存在协议不兼容、通信闪断、维护复杂问题。更换FBM230 P0926GU后，4 个端口分别接入 HART 仪表、Modbus 流量计、串口分析仪、第三方 PLC，一次性打通所有串口设备，通信稳定，维护量下降 70%。
核心卖点与差异化
- 原装 Foxboro 工业级：DCS 原厂通信卡，非第三方通用模块可比
- 4 口独立可编程：一口多用，节省槽位与布线成本
- 多协议即插即用：Modbus/HART 免开发，直接接入
- G3 级宽温加固：-40°C~+70°C，恶劣环境长期稳定
- 高压隔离 + 抗干扰：600V 隔离，EMI/EMC 达标，数据可靠
- 原厂质保：12 个月质保，提供出厂测试与配置报告
