描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整型号标识 | FBM216b（紧凑型升级版本，适配 41H 系列基座） |
| 适配控制器 | FCP270、FCP280、FCP290、I/A Series、Foxboro Evo 整套平台 |
| 输入通道 | 8 路完全独立隔离模拟输入，单通道自带 FSK HART 调制解调器 |
| 兼容现场设备 | 两线制 4~20mA 变送器、带 HART 协议压力 / 温度 / 液位仪表，可混装布线 |
| 冗余架构 | 两块 FBM216b 共用同一端子底座，一主一跟踪，单卡故障通道不间断采集 |
| 通道供电 | 每通道内置隔离回路供电，支持回路供电变送器；可选外部 24V 供电 |
| HART 能力 | 每秒双向交互 2 组数字报文，支持 HART 通用、设备专用指令，不支持突发模式 |
| 电气隔离 | 通道对地、通道对背板 2500V 耐压，抑制变频、大功率电机共模干扰 |
| 背板总线 | Module Fieldbus 双冗余总线，模块热插拔无需停机断电 |
| 工作温度 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +70 ℃，耐受 G3 腐蚀工业环境 |
| 诊断功能 | 单通道断线、超量程、HART 通讯故障分级指示灯，上位可故障定位 |
| 配套端子基座 | 41H 系列紧凑型端子单元，统一适配 FBM216/FBM216b |
产品深度介绍

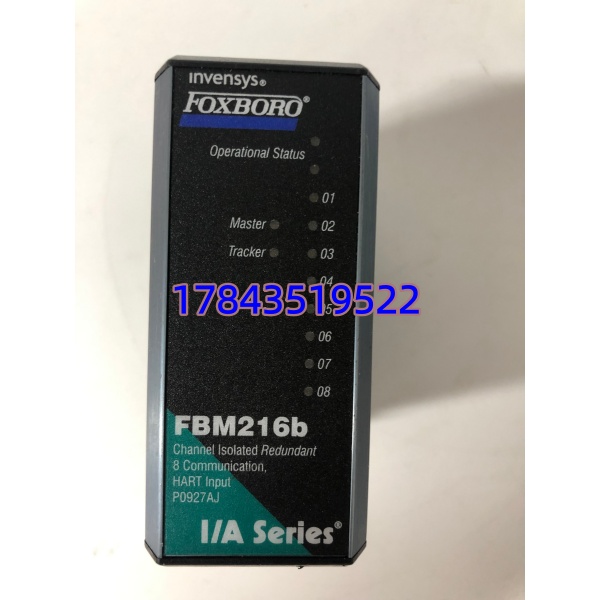

Foxboro FBM216b 是 I/A 系统紧凑型冗余 HART 模拟采集模块，专门用于炼化、电厂对数据连续性要求严苛的工段。单卡集成 8 路独立隔离采集回路，每通道自带独立 HART 调制解调芯片，可同步读取模拟量测量值与仪表内部诊断、量程、报警信息；支持双模块配对冗余运行，任意一块板卡损坏时，另一块无缝接管全部测点，不会造成工段监控中断。区别于普通无冗余 AI 卡，该模块不用额外加装隔离栅即可抵御强变频干扰，紧凑型体积节省机柜安装空间，是存量 Foxboro DCS 冗余采集通道故障高频替换备件。
应用场景与工程痛点
大型炼化、火力机组关键工段液位、压力、温度测点均采用冗余 FBM216b 采集，一旦单卡失效，若无备用件只能取消冗余、单卡带病运行，工艺失控风险大幅上升。该型号原厂已停止生产，海外调货周期接近 4 个月，装置长期无冗余保护会导致安全管控压力陡增。
典型应用场景
- 石油化工精馏、加氢反应装置 DCS反应釜温度、塔器液位、进料流量关键测点冗余采集，HART 读取仪表故障诊断，提前预判变送器失效。
- 火力发电厂锅炉、汽机安全监控工段炉膛负压、汽包水位、润滑油压力等联锁测点双通道冗余采集，保障机组安全稳定运行。
- 煤化工、LNG 储罐区成套监控系统现场防爆 HART 变送器集中采集，高低温、高粉尘环境适配三防板卡工艺。
- 大型化肥、精细化工连续生产装置多台 HART 仪表混合布线，单卡兼顾模拟测量与设备远程组态校准。
真实抢修案例
2025 年 11 月，华北某化工园区加氢工段一组冗余 FBM216b 主卡通道烧毁，8 路关键反应测点失去冗余保护，只能人工每小时巡检核对参数。原厂无现货，调货 17 周，采购 48 小时送达上机，配对原有跟踪卡后双通道冗余自动恢复，厂区后续采购 4 组作为长期备用冗余卡件。
核心卖点与差异化
- 原厂全新原装，出厂完成 24 小时 8 通道满载 HART 通讯老化，可同步提供上机完整测试视频、纸质质检报告
- 端子底座、总线时序、HART 底层协议与存量 I/A 系统完全匹配，直接插拔替换，单卡更换时长控制在 30 分钟内
- 现货下单当日可安排发货，对比原厂 16 周长交期，消除装置无冗余运行的安全隐患
- 提供 12 个月整机质保，采集通道、HART 通讯芯片上机故障可免费换新，配套远程 HART 仪表组态调试技术支持
- 预核对硬件批次固件，规避新旧卡件 HART 报文时序不匹配、测点随机离线问题
