产品深度介绍
FBM216 是施耐德 Foxboro I/A Series DCS 系统的高性能冗余型 HART 模拟量输入模块，专为现场 4-20mA 模拟信号与 HART 数字信号混合采集设计paresource.schneider-electric.com。8 通道组隔离，每通道带专用 FSK 调制解调器，支持 HART 双向通信，可读取设备诊断、量程、PV 等参数。支持双模块冗余（主 / 从热备），故障无缝切换，适合石油化工、电力等对可靠性要求极高的过程控制场景paresource.schneider-electric.com。

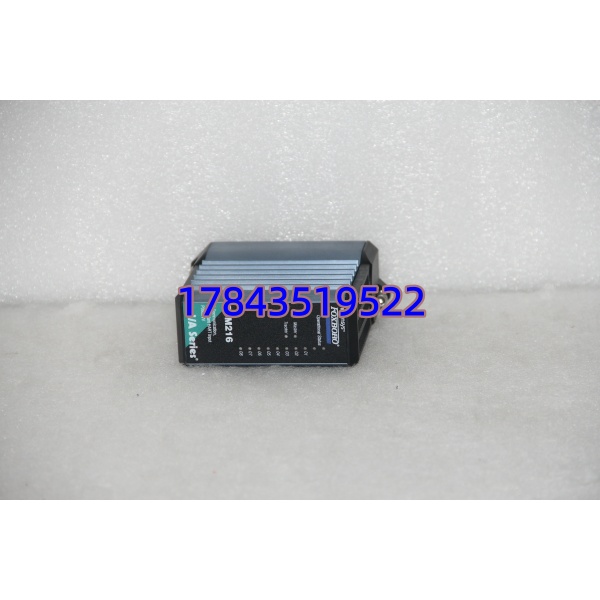

FBM216
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FBM216 / FBM216B（P0922VV / P0927AJ） |
| 品牌 | Foxboro（施耐德） |
| 通道配置 | 8×AI（4-20mA，HART 兼容） |
| 输入范围 | 4–20mA（可覆盖 0–20mA） |
| 精度（满量程） | ±0.075% |
| 分辨率 | 15 位 |
| 隔离电压 | 600V AC（组间 / 对地） |
| HART 协议 | 支持 v6，点对点通信，1200 波特率 |
| 通信速率 | 每秒 2 条 HART 消息 |
| 输入阻抗 | 内部供电≈302Ω，外部供电≈282Ω |
| 共模抑制 | >100dB @ 50/60Hz |
| 工作环境 | -20°C ~ +70°C（G3 级），湿度 5%–95% 无凝结 |
| 电源 | 24V DC ±5%，功耗≤7W |
| 冗余支持 | 双模块热备（主 / 跟踪器），无缝切换 |

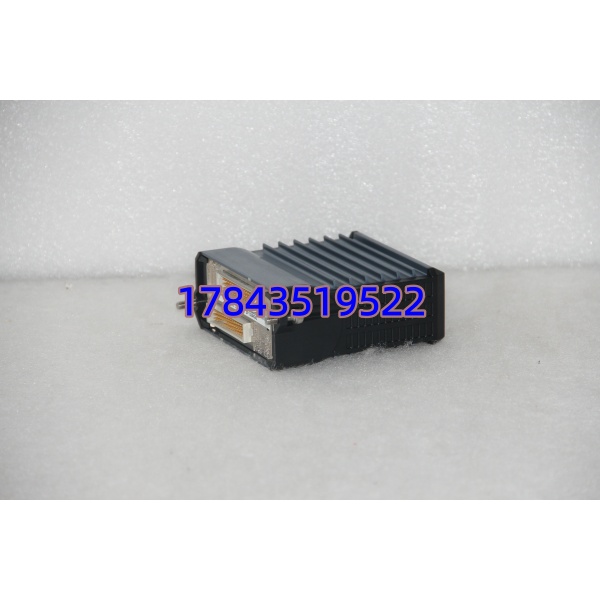

FBM216
安装与接线指南
阶段一：准备工作
- 系统停机断电，上锁挂牌，执行防静电措施。
- 工具：防静电手环、十字螺丝刀、万用表、标签纸。
- 备份系统配置，拍照记录旧模块接线与 DIP 开关设置。
阶段二：拆卸旧模块
- 标签标注每根线的通道号与信号类型，逐根拆线。
- 释放导轨卡扣，水平拔出模块，检查背板连接器无弯曲 / 氧化。
- 清理槽位灰尘，确保接触良好。
阶段三：安装新模块
- 核对型号 FBM216/P0922VV，设置 DIP 开关（站地址 / 冗余模式）。
- 对准背板水平推入，扣紧卡扣，确保固定牢固。
- 按标签恢复接线，端子扭矩 0.5N・m，检查无松动 / 短路。
自检清单：
- 型号与部件号无误
- 冗余模式与站址开关设置正确
- 接线紧固、通道对应无误
- 模块固定牢固、背板接触良好
阶段四：上电测试
- 测量 24V DC 供电正常，无短路。
- 上电后 PWR 绿灯常亮，RUN 闪烁正常。
- 通过 I/A 工作站扫描识别模块，核对固件版本与冗余状态。
- 下载配置，测试各通道 AI 精度与 HART 通信（读取设备标签 / 诊断）。
- 冗余切换测试：模拟主模块故障，确认从模块无缝接管。
- 运行 30 分钟无报警，记录序列号与更换日期。

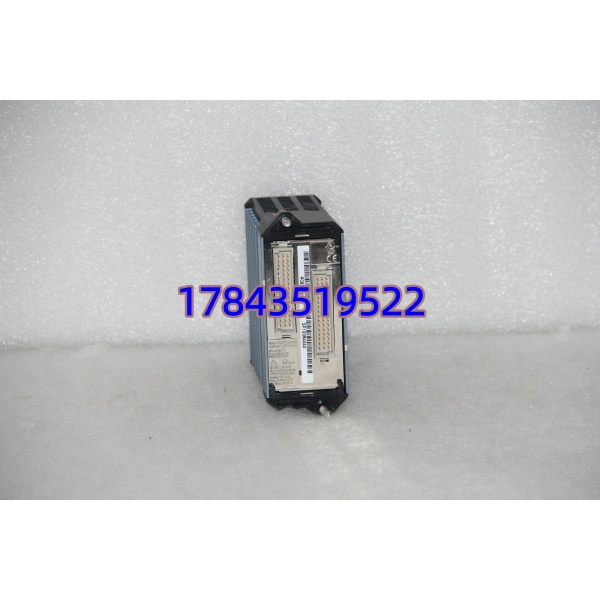

FBM216
常见问题解答（FAQ）
Q1：FBM216 与 FBM204 的核心区别？
A：FBM216 是8 通道纯输入（AI）+ HART + 冗余；FBM204 是4AI+4AO，无冗余，隔离与精度等级不同，应用场景侧重不同。
Q2：冗余模式如何工作？
A：两块 成对安装，同接一个端子台；一块为主（Master），一块为跟踪器（Tracker），实时同步数据；主模块故障时，跟踪器无扰动切换，过程连续。
Q3：能直接接 HART 仪表吗？
A：是的，原生支持 HART v6，每通道带独立 FSK 调制解调器，无需额外隔离器，可直接接入 HART 变送器、阀门定位器等智能设备。
Q4：质保与售后？
A：12 个月质保（非人为故障），支持远程诊断、技术支持与质保更换；可提供原厂合格证与序列号查询。
Q5：替代或兼容型号？
A：兼容 I/A Series 全系列 FBM；功能相近可选 FBM214（热电偶 / RTD 输入）、FBM201（8AI 非隔离），但冗余、HART 与隔离等级不同。
