描述
产品深度介绍
FBM217 是施耐德 Foxboro I/A/Evo 系统的高密度、多电压离散输入模块，专为化工、电力、油气等ISA G3 级恶劣环境设计。提供 32 路组隔离DI，覆盖低压（15~60VDC）、中压（120VAC/125VDC）、高压（240VAC），适配现场开关、继电器触点、阀门限位、电机启停等信号采集。
支持单模块或冗余成对部署（需 RH926ZY 冗余适配器），配合专用端子组件（TA）实现高压衰减、光电隔离与外部供电，抗干扰强。内置事件顺序（SOE）与脉冲计数（最高 250Hz），可记录毫秒级动作时序，满足安全联锁与事故追溯需求。压铸铝外壳、宽温设计，支持热插拔，在线更换不影响系统运行。

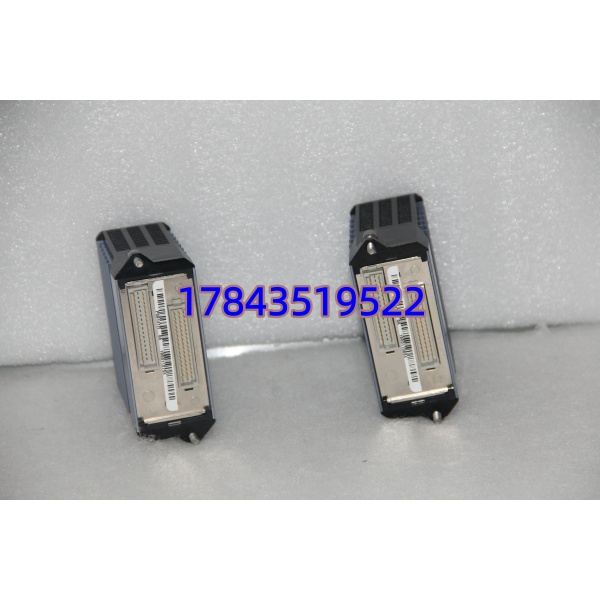

FBM217
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | FBM217（P0914TR） |
| 通道配置 | 32 路组隔离离散输入（DI） |
| 输入电压（逻辑 1） | 低压：15~60VDC；中压：80~132VAC/75~150VDC；高压：164~264VAC |
| 关断电压（逻辑 0） | 低压：0~5VDC；中压：0~20VAC/DC；高压：0~40VAC |
| 输入电流 | 典型 2.2mA@30VDC；高压最大 1.6mA |
| 滤波 / 消抖时间 | 可配置：无滤波 / 4/8/16/32ms |
| 脉冲计数 | 最高 250Hz，支持流量计 / 转速脉冲 |
| 冗余能力 | 支持冗余成对（RH926ZY 适配器） |
| 隔离等级 | 模块 – TA 组合高压隔离，组间隔离 |
| 工作温度 | 0°C ~ +60°C（G3 环境） |
| 供电 | 24VDC ±10%，最大 3W |
| 尺寸 / 重量 | 102×45×104mm / 约 0.28kg |
| 认证 | CE、UL、ISA G3 |
| 状态 | 原厂已停产，库存有限 |

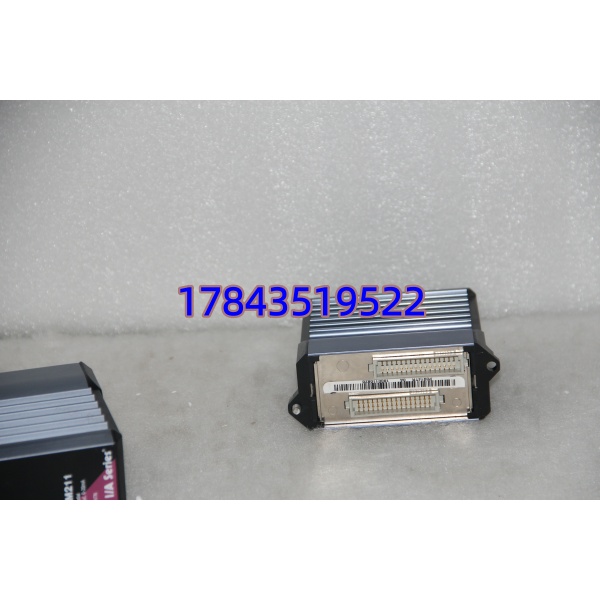

FBM217
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 DCS 系统运行正常，模块更换不影响联锁。
- 佩戴防静电手环，在防静电垫操作，防止静电损坏。
工具与资料
- PH1 螺丝刀、万用表、标签纸、手机（拍照记录）
- 备份模块配置（滤波、冗余、SOE 参数）
阶段二：拆卸旧模块（15 分钟）
- 松开面板螺丝，打开前盖，露出 TA 端子排。
- 按标签逐路断开 32 路 DI 信号线缆，做好标记。
- 按压上下锁扣，垂直拔出模块；清洁背板连接器，禁止手触针脚。
阶段三：安装新模块（20 分钟）
- 核对型号 FBM217，设置 DIP 开关（站地址、冗余模式）。
- 对准插槽垂直推入，“咔哒” 锁定，拧紧面板螺丝。
- 按原标签恢复接线：现场开关 / 触点接 TA 对应端子，确认无虚接、错接。
自检清单
- DIP 开关与原配置一致
- 32 路接线无误、牢固
- 模块锁扣到位，面板螺丝拧紧
- 无工具遗留机架
阶段四：上电测试（15 分钟）
- 模块上电，绿灯常亮为正常；红灯闪烁需排查。
- 系统扫描识别 FBM217，核对固件，下载备份配置。
- 逐点测试：强制现场触点通断，检查 DCS 状态与 SOE 时序。
- 脉冲测试：接入 250Hz 脉冲，验证计数准确；运行 30 分钟无报警。

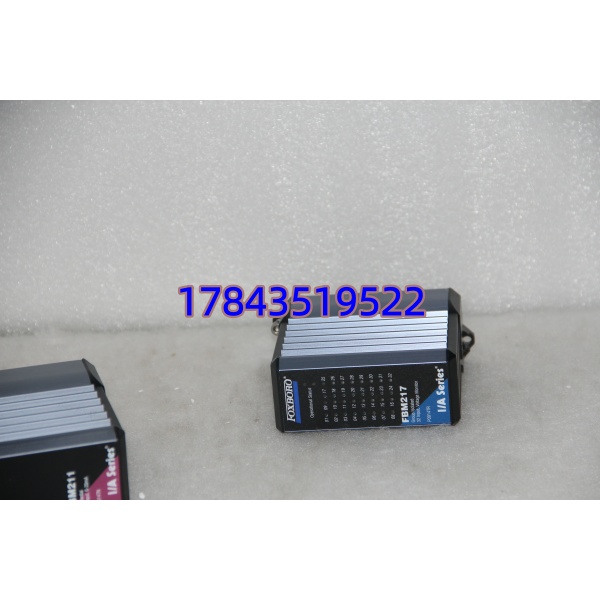

FBM217
常见问题解答（FAQ）
Q1：FBM217 和 FBM216/FBM218 有什么区别？
A：核心差异在通道数与电压等级：
- FBM216：16 路 DI，低压（15~60VDC），经济型
- FBM217：32 路 DI，全电压（低 / 中 / 高压），高密度通用型
- FBM218：16 路 DI，高压（120/240VAC），高压专用三者引脚兼容，可互换，替换后需重配电压类型与滤波。
Q2：模块红灯报警，可能原因？
A：常见 3 类：
- 信号异常：输入超压 / 欠压、触点抖动（滤波时间过短）
- 接线 / TA 故障：端子松动、TA 损坏、高压回路绝缘不良
- 冗余 / 配置错：冗余模式不匹配、地址冲突、SOE 参数错误建议先查接线与 TA，再核对配置，仍异常联系售后。
Q3： 停产了，后续怎么维护？
A：3 种方案：
- 库存采购：全新库存或优质翻新，12/6 个月质保
- 升级替换：换 FBM217E（兼容机架，功能一致），重配参数
- 维修服务：旧模块维修，质保 6 个月，适合预算有限场景
