描述
产品详情

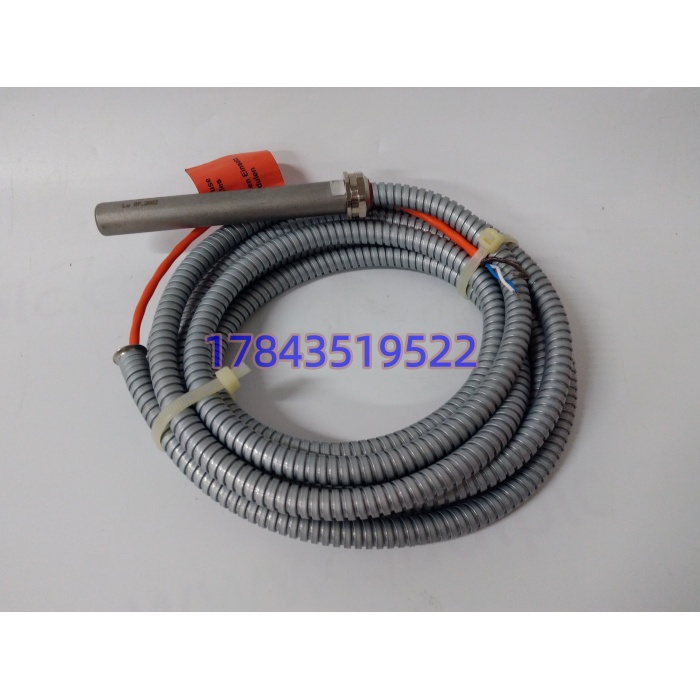

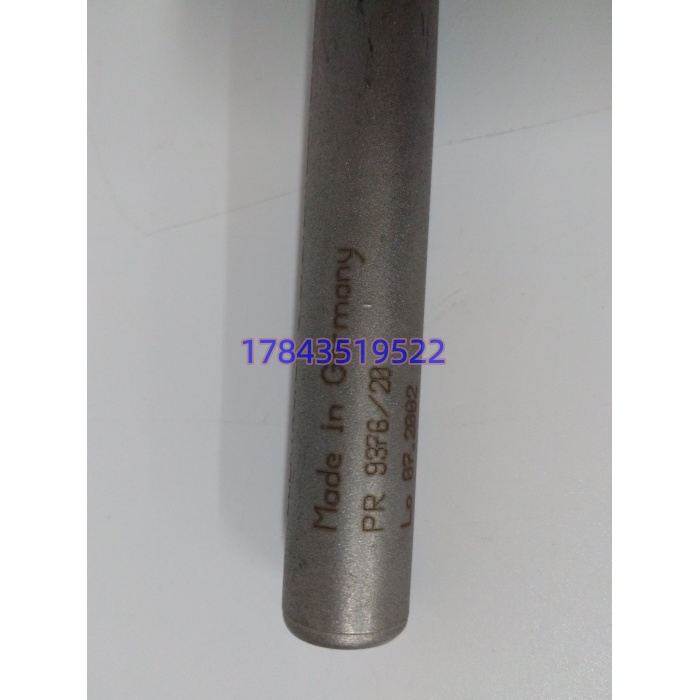

・型号：PR9376/20（3 米铠装电缆）・订货编码：9408 093 76201・品牌：EPRO / Emerson
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 工作原理 | 差动霍尔效应，非接触检测铁磁齿盘，无机械磨损 |
| 电缆配置 | 3 米整体不锈钢铠装电缆；PR9376/20CS 为 5 米铠装版本，不可直接互换 |
| 供电 | DC 8‑31.2V，宽压供电 |
| 频率范围 | 0‑12kHz，可测极低转速，零转速也可输出有效脉冲 |
| 安装间隙 | 模数 M1 齿轮最大间隙 1.0mm；M2 及以上齿轮最大 1.5mm，安装间隙必须严格控制 |
| 输出特性 | 推挽方波输出，上升 / 下降时间 1μs，内置输出短路保护 |
| 机械尺寸 | Φ14mm，总长 155mm；螺纹 M16×1 安装螺纹 |
| 工作温度 | ‑30℃～+100℃；短时耐受最高 120℃（30s） |
| 防护等级 | IP66，适合机组本体、油站等恶劣现场环境 |
| 抗振动冲击 | 满足旋转机械本体振动工况，适合汽轮机、压缩机本体直接安装 |
| 生命周期 | 原厂仍可订货，交期长；市场流通大量拆机备件；老机组存量巨大 |
| 兼容边界 | PR9376/00 为普通非铠装 3 米电缆；PR9376/20CS 是 5 米铠装；电缆长度不同，不可直接替换；不是电涡流探头，不能和 PR642 系列涡流探头混用 |
产品介绍
（随机切入策略：B 技术定位）很多现场工程师会把 PR9376/20 当成普通电涡流探头，它是霍尔磁敏传感器，不是涡流探头，不需要前置器，这是现场最容易踩坑的点。电涡流探头需要配套前置器，而这只探头直接供电就输出脉冲方波，直接进 MMS6000 转速卡或者 DEH 转速通道。另一个高频故障点：安装间隙。齿轮模数不一样允许的最大间隙不一样，间隙过大直接丢脉冲，机组转速跳变、零转速联锁失效。铠装电缆弯折最小半径不能小于 55mm，现场硬掰铠装层会造成内部断线，时断时续的转速信号，排查非常耗费时间。供应链视角：属于旋转机械 B 类关键备件；原厂全新交期 6‑10 周。电厂、石化压缩机存量设备保有量大，不建议大批量囤货，优先寄售库存降低呆滞风险。
应用场景与库存策略
探头损坏或者电缆内部断线，直接丢失转速脉冲，会出现转速跳变、转速为零；会造成 DEH 调速异常、超速保护失效、盘车零转速联锁拒动，带来很大机组安全隐患。
- 火电 / 燃机电厂汽轮发电机、联合循环机组：转速采集、零转速盘车联锁；建议备 1 支 B 类冷备件。
- 石化大型离心压缩机：机组本体转速、键相检测；大修阶段提前校验备件。
- 海外电站、压缩机组维保项目：优先锁定现货规避进口长交期。
真实案例：北方某电厂汽机盘车系统，PR9376/20 铠装电缆长期受振动弯折，内部线缆时通时断，HMI 转速随机归零，盘车联锁频繁跳变。采购人员误采购 /00 非铠装版本，现场本体油污振动工况，普通电缆寿命很短。换回 /20 铠装版本，严格控制安装间隙，盘车联锁恢复稳定。库房台账备注：本体安装必须选用 / 20 铠装版本，禁止用 / 00 普通电缆版本替代。
