描述
产品深度介绍
PR6423 延长线是 EPRO 电涡流传感器系统不可拆分的配套传输线缆，整套 TSI 测量系统出厂时探头、延长电缆、前置器统一阻抗校准，用于汽轮机、风机轴振动、轴向位移、偏心度实时监测。线缆内部为 4 芯高频信号线，内外双层铜网全包裹屏蔽结构，区分普通 PVC 护套与不锈钢金属铠装两种款式；铠装款适配高温、油污、机械磨损严重的汽轮机本体区域，普通款用于控制柜内部桥架布线。两端标配原厂 LEMO 推拉自锁接头，1 米位置可选中间转接插头，方便套筒式探头支架拆装。高频信号对线缆阻抗、总电容敏感，随意更换非标线缆、混搭不同长度会直接导致机组振动曲线跳变、保护误动作，是电厂 TSI 系统日常更换高频备件。

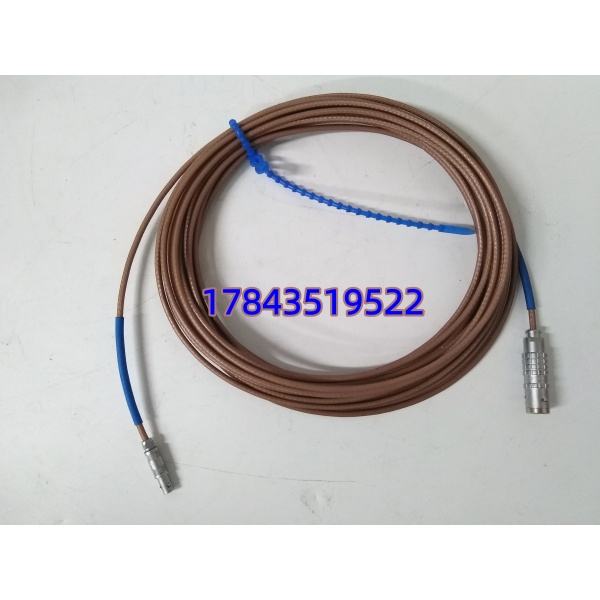

PR6423延长线
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 适配探头 | PR6423 全系列 8mm 涡流传感器（PR6423/000、PR6423/010、PR6423-10R 等） |
| 适配前置器 | CON021 标准型、CON011 防爆型 LEMO 接口前置器 |
| 线缆芯数 | 4 芯高频专用信号线，双层铜网屏蔽 |
| 接头规格 | 两端标准 LEMO 推拉自锁 4 芯公母接头，可选 1 米中间转接插头 |
| 标准出厂长度 | 1m、4m、5m、8m、9m（公差 0~+10%） |
| 护套分类 | 1. 普通 PVC 护套：外径 2.8mm，最小弯曲半径 25mm2. 不锈钢铠装：外径 6mm，最小弯曲半径 35mm |
| 工作温度 | -35 ℃ ~ +150 ℃ |
| 屏蔽方式 | 双层全包裹铜网屏蔽，抑制变频器、电机工频干扰 |
| 系统匹配规则 | 探头自带短线 + 延长线总长，必须等于前置器标定 5m/9m 总长度 |
| 线性误差影响 | 同长度原装线缆：误差≤±1.0%；非标混搭线缆：误差可达 ±15% |
| 敷设要求 | 不可与 220V/380V 动力电缆同槽并行，间距≥30cm |
常见问题解答
Q1：不同长度 PR6423 延长线可以互换混用吗？A：不可以。整套涡流系统出厂按固定总电容、阻抗校准，前置器分 5m、9m 两种标定规格，探头自带短线加延长线总长必须严格对应；长度多 1 米或少 1 米都会造成线性区间偏移，振动测量误差超标，严重时触发保护误跳机。
Q2：铠装延长线和普通护套线怎么选？A：汽轮机缸体、轴承座高温、油污、机械剐蹭区域选用不锈钢铠装款；控制柜内部、桥架无磨损环境使用普通 PVC 护套款，两者电气传输性能一致，仅外层防护等级不同。
Q3：线缆屏蔽层两端都接地会出现什么问题？A：两端接地形成地环路，工频干扰叠加，振动曲线全天无规律跳变，数值漂移可达几十微米。标准规范仅允许前置器机柜侧单点接地，探头端屏蔽层绝缘悬空。
Q4：全新原装延长线质保多久，如何核验原厂正品？A：现货统一提供 12 个月质保，质保覆盖线缆线芯、LEMO 接头出厂缺陷；人为挤压硬折、高温灼烧、外力拉扯破损不在保修范围。核验方式：线缆外层印有 EPRO 原厂标识、长度编码，LEMO 接头带原厂刻印；发货附带线缆阻抗、间隙电压上电测试视频。
Q5：中间转接插头不做绝缘处理有什么隐患？A：金属接头外壳接触机柜金属桥架会造成屏蔽层多点接地，引入干扰；必须用热缩套管完整包裹插头，隔离金属壳体，杜绝地环路干扰。
