产品详情

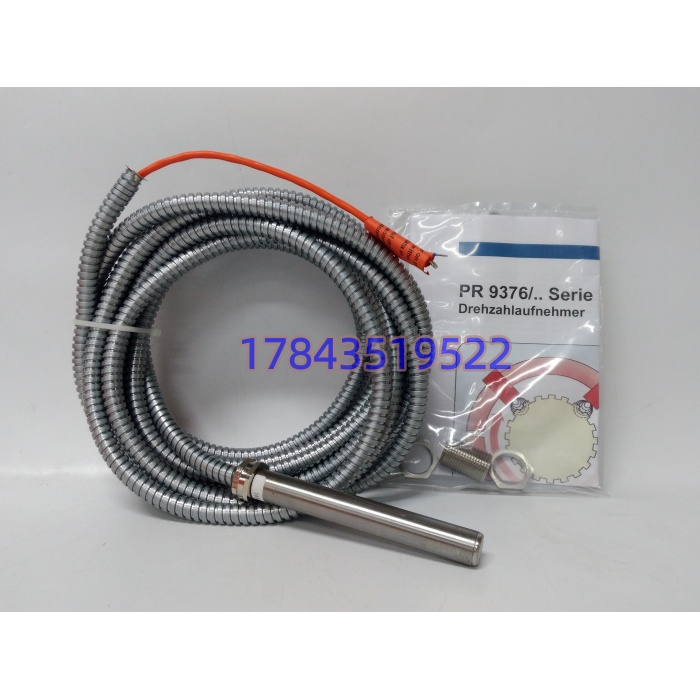

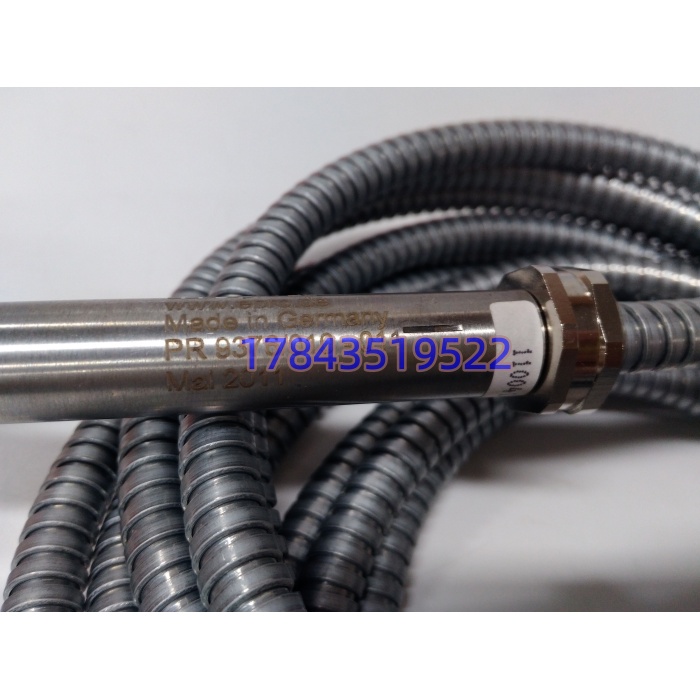

・型号：PR9376010‑011（PR9376/010‑011），部件号 9200‑00097・品牌：EPRO・系列：PR9376 转速键相传感器
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 完整型号 | PR9376/010‑011，部件号 9200‑00097 |
| 测量原理 | 差动霍尔效应，低速可稳定输出脉冲 |
| 频率范围 | 0‑12kHz |
| 供电输入 | DC8‑31.2V，最大 25mA |
| 安装间隙 | 齿盘模数≥2 最大 1.5mm；模数 1 最大 1.0mm |
| 探头本体 | 外径 Φ14mm，不锈钢材质 |
| 电缆形式 | 金属铠装，抗挤压、抗磨损 |
| 输出信号 | 方波脉冲，每齿对应 1 路脉冲 |
| 工作温度 | -30℃~+100℃（以原厂手册为准） |
| 防护等级 | IP66‑IP67，可直接安装于机组本体 |
| 存放温度 | -40℃~+100℃ |
| 生命周期 | 原厂停产，流通库存件、拆机备件 |
产品介绍
PR9376/010‑011 为差动霍尔式转速键相探头，主要配套 EPRO MMS6000 机组保护系统，用于汽轮机、离心压缩机轴端测速齿盘信号采集。对比传统磁电式探头，低转速工况下不会丢失脉冲，可同时实现转速测量与键相相位采集。
坦白讲，同系列存在‑001、‑021 等后缀变体，电缆总长、接头定义不一样，不能直接互换。拆机件常见故障集中在铠装电缆内部芯线断裂、头部霍尔芯片损坏；现场测量供电电压正常，不代表脉冲输出正常。安装间隙必须匹配齿盘模数，间隙超标会出现随机丢脉冲、转速跳变。
应用场景与行业案例
痛点切入：我在现场遇到过，该探头一旦失效，机组失去转速采集通道，保护逻辑存在误停机风险。大量电厂、石化企业仍在运行 MMS6000 老系统，拿不到全新原厂货；换件之后只拧到旧探头位置，不复测间隙，带负荷后出现无规律转速跳变，排查耗时很久。
典型场景
- 火电汽轮机组：轴转速、键相脉冲采集，接入 MMS6000 保护框架。
- 石化离心压缩机：转速监测，支撑超速联锁保护回路。
- 大型风机、增压机组：旋转设备长期在线转速监视。
- 煤化工透平驱动设备：存量 MMS6000 系统备件更换。
真实案例某石化装置压缩机运行中中控转速数值随机跳变，检查确认 PR9376/010‑011 铠装电缆外部完好，内部出现间歇性断线。检修更换同型号拆机探头，维修人员直接参照旧探头锁紧位置拧紧，没有复测齿盘间隙。开机空载时转速读数正常，机组加载后频繁丢齿脉冲，转速大幅波动。停机开盖实测，实际间隙达到 1.9mm，超出允许上限。调整间隙至 1.1mm，锁紧防松螺母，盘车试验脉冲计数稳定，加载运行故障不再复现。事后运维定规矩：该备件上机，必须盘车验证脉冲输出，安装间隙按齿盘模数实测确认，不照搬旧件安装位置。
