产品深度介绍
ENTERASYS A2H124-24FX-RH 是面向严苛工业环境的三层全光纤网管交换机，隶属 SecureStack A2 系列，RH 后缀代表符合铁路 EN50155 标准，适配车载、油气管道、工厂自动化等强振动 / 宽温场景。设备搭载 24 个 100BASE-FX 多模光纤端口，搭配 2 个千兆 SFP 插槽与 2 个千兆 RJ45 端口，兼顾高密度光纤接入与灵活上行 / 堆叠需求。
采用无风扇散热设计，IP20 防护，工作温度 – 40℃~+85℃，可抵御电磁干扰，保障 PLC、DCS、SCADA 系统数据稳定传输。支持 RSTP/MSTP/ERP 冗余协议，毫秒级链路自愈，配合 802.1Q VLAN、802.1X 认证与 ACL，兼顾网络可靠性与安全性。

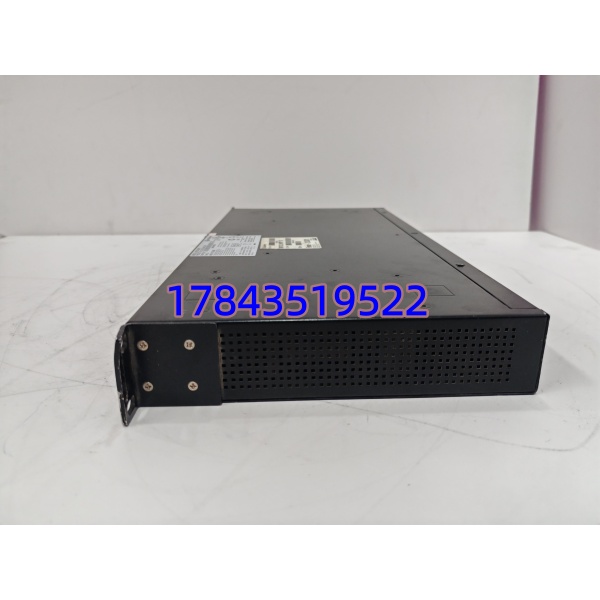

ENTERASYS A2H124-24FX-RH
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | A2H124-24FX-RH |
| 品牌 | ENTERASYS（Extreme Networks） |
| 端口配置 | 24×100BASE-FX（MTRJ/SC）；2× 千兆 SFP；2×10/100/1000BASE-T RJ45 |
| 交换容量 | 12.8 Gbps |
| 包转发率 | 9.5 Mpps |
| MAC 地址表 | 8K（8192） |
| VLAN 支持 | 4096 个 VLAN，IEEE 802.1Q |
| 冗余协议 | RSTP、MSTP、ERP（以太网环保护） |
| 管理方式 | CLI、Web GUI、Telnet、SSH、SNMPv1/v2/v3 |
| 电源 | 100–240V AC，50/60 Hz，冗余可选 |
| 工作温度 | -40℃～+85℃（工业宽温） |
| 安装方式 | 1U 机架式 / DIN 导轨（RH） |
| 尺寸 | 441×44×210 mm（17.36×1.73×8.27 in） |
| 重量 | 约 2.7 kg |

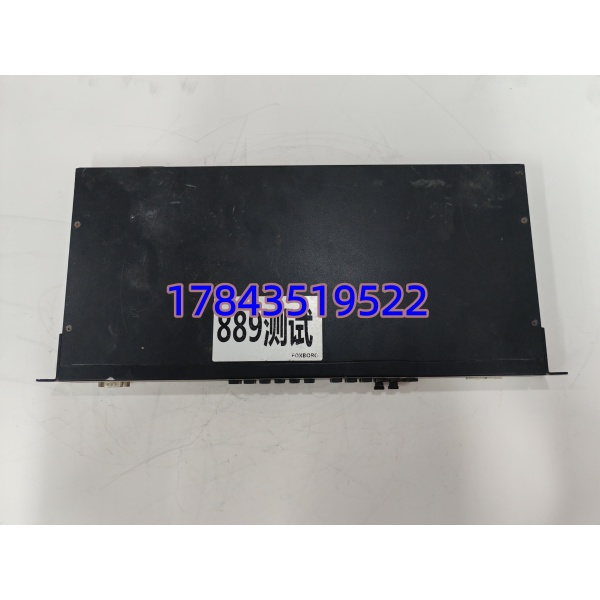

ENTERASYS A2H124-24FX-RH
入库质检流程
- 入库核验：核对原厂型号、序列号，检查外壳无变形、划痕，光纤端口无破损，防静电袋与外包装完好，附带出厂合格证。
- 上电自检：接入 100–240V AC 电源，观察电源指示灯常亮，无告警红灯；通过 Console 口登录，读取设备信息，确认固件版本完整。
- 端口测试：
- 光纤端口：接入多模光纤模块，测试 24 个 100BASE-FX 端口连通性，速率稳定 100Mbps。
- 上行端口：千兆 SFP 与 RJ45 端口接入测试，速率达 1000Mbps，无丢包。
- 功能验证：配置 VLAN、冗余协议（RSTP），测试链路切换；验证 SNMP/WEB 管理功能正常，参数可读写。
- 老化测试：连续通电运行 24 小时，监测设备温升（≤50℃），无死机、重启，记录测试报告并拍照存档。
- 封装出库：装入防静电袋，气泡膜包裹，硬质纸箱封装，粘贴 QC 合格标签，附带测试报告复印件。

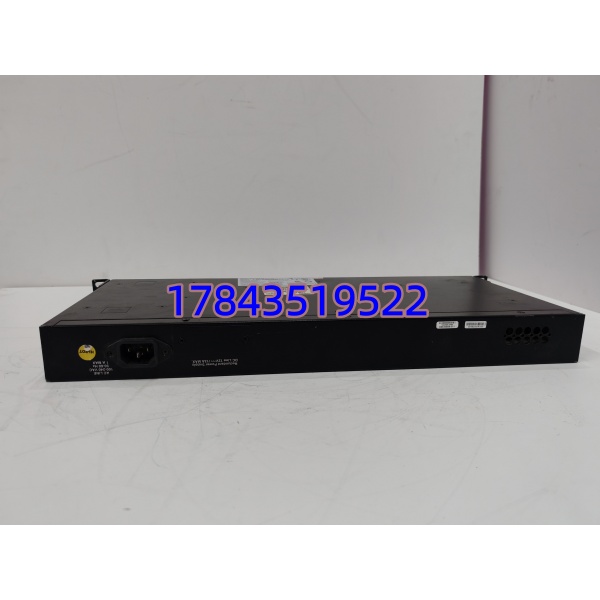

ENTERASYS A2H124-24FX-RH
技术避坑指南
光纤模块不匹配
- 问题：使用单模模块接入多模端口，导致链路不通或丢包严重。
- 避坑：
- A2H124-24FX-RH 为多模光纤端口（100BASE-FX），必须搭配多模光纤与模块。
- 采购时确认模块类型，避免单 / 多模混用。
- 案例：某项目误插单模模块，光纤端口指示灯不亮，更换多模模块后恢复正常。
冗余协议配置错误
- 问题：RSTP/MSTP 配置不当，导致网络环路或链路切换超时。
- 避坑：
- 明确根桥位置，设置优先级；避免同网段多根桥。
- 配置端口角色（根端口 / 指定端口 / 阻塞端口），确认阻塞端口正确。
- 警示：工业网络环路会导致整个系统瘫痪，配置后务必测试冗余切换。
管理 IP 冲突
- 问题：新设备管理 IP 与网络内其他设备冲突，导致无法远程管理。
- 避坑：
- 配置前扫描网段，确认 IP 未被占用。
- 采用静态 IP，避免 DHCP 动态分配导致 IP 变动。
宽温环境适配不足
- 问题：设备安装在高温（>85℃）或低温（<-40℃）环境，导致死机或端口故障。
- 避坑：
- 严格控制环境温度，高温环境加装散热风扇，低温环境提前预热。
- 无风扇设计，避免遮挡散热孔，保持通风。
静电损坏端口
- 问题：未做防静电措施，插拔光纤模块时静电击穿端口芯片。
- 避坑：
- 操作全程佩戴防静电手环，设备放置于防静电垫。
- 冬季干燥环境，先触摸接地体释放静电，再接触设备。
