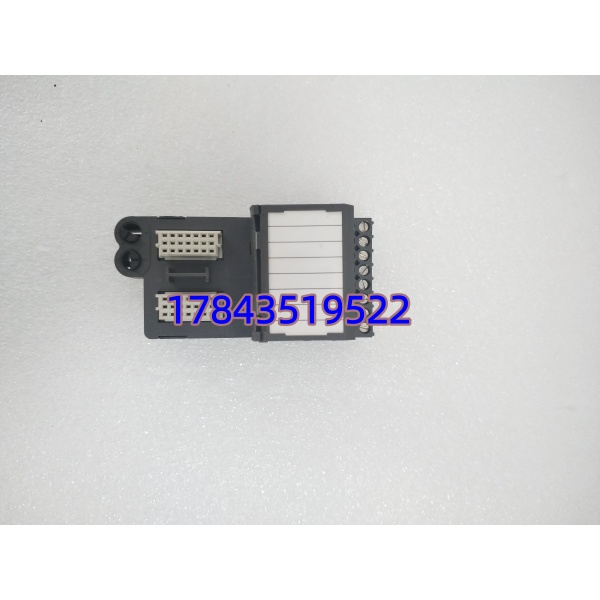

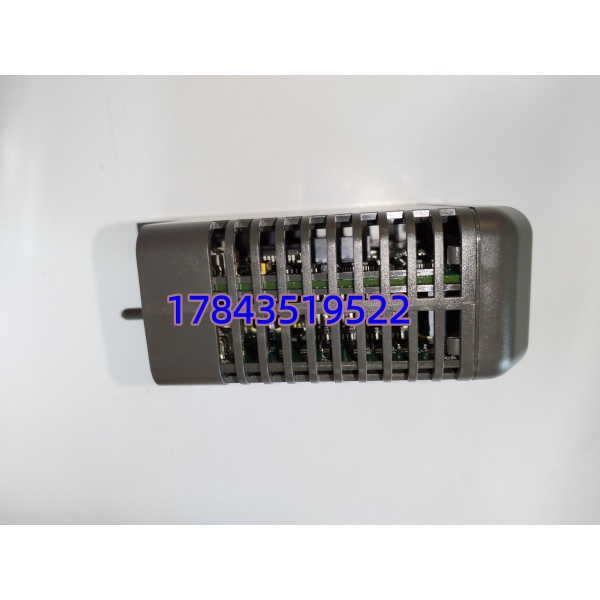

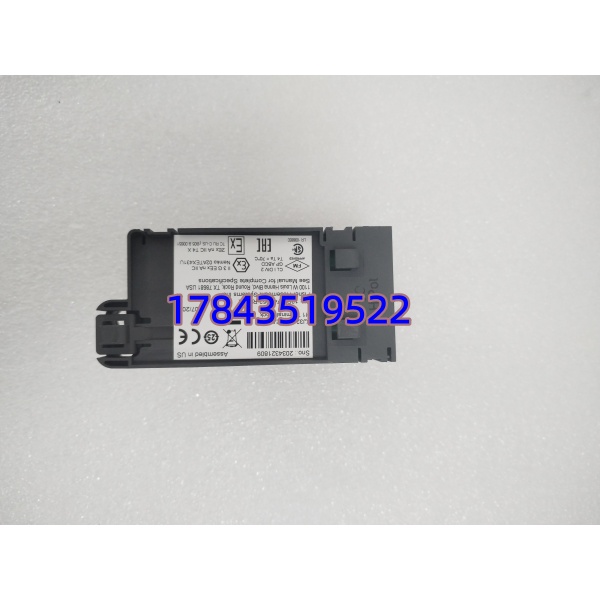

VE4017PO H1 是艾默生 DeltaV 系统 M 系列第二代 FF H1 现场总线接口卡，专为过程控制系统设计，用于连接 DeltaV 控制器与 FOUNDATION Fieldbus H1 现场设备（如智能变送器、阀门定位器等）。
该卡件集成总线供电功能，每端口提供 28–30VDC/400mA 输出，带短路保护，可直接为现场仪表供电。采用 1500VDC 隔离设计，通道间及与系统侧完全隔离，抗干扰能力强，适用于化工、油气、电力等恶劣工业环境。卡件支持每端口最多 16 台 H1 设备，每卡含 96 个 FF 功能块，满足复杂现场总线应用需求。
VE4017PO H1
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 型号 | VE4017PO H1（KJ3242X1-BA1、12P2471X022） |
| 通讯协议 | FOUNDATION Fieldbus H1（IEC 61158-2） |
| 端口数量 | 2 个独立 H1 网段（Port1/Port2） |
| 每端口设备数 | 最多 16 台 FF H1 设备（依功耗而定） |
| 总线供电 | 28–30VDC/400mA / 段，短路保护 |
| 隔离强度 | 1500VDC（通道间、通道与系统间） |
| 系统侧电源 | 12VDC LocalBus，典型 200mA |
| 工作温度 | -40°C ~ +70°C |
| 存储温度 | -40°C ~ 85°C |
| 相对湿度 | 5%–95%（非凝结） |
| 防护等级 | IP20 |
| 尺寸 | 107×41×105mm |
| 重量 | 约 0.3kg |
VE4017PO H1
质检管控流程
- 入库验收：核对原厂序列号、装箱单、CE 认证；检查外观无划痕、无维修痕迹；确认附件（说明书、合格证）齐全。
- 上机功能测试：在 DeltaV 测试机架（M 系列机柜）测试；通电自检、H1 总线通讯握手、2 端口全设备模拟、24 小时连续运行监测温升。
- 电气参数测试：500V 摇表测绝缘电阻（>10MΩ）、接地连续性测试、1500VDC 隔离耐压测试。
- 固件验证：读取并记录固件版本，配置文件备份（DIP 开关拍照）。
- 最终包装：质检员签字，防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签（含日期）。
技术避坑指南
1. 固件版本不匹配
- 问题：新卡固件过新 / 旧，导致与 DeltaV 控制器通讯超时
- 避坑：替换前读取旧卡固件版本；采购时明确版本范围；不匹配则联系供应商刷新固件
- 案例：某项目换卡后 PLC 报通讯超时，排查发现固件从 V2.5 升至 V3.0，协议不兼容，降级后恢复
2. DIP 开关配置错误
- 问题：站地址、波特率、终端电阻设置不符，总线通讯异常
- 避坑：更换前拍照记录旧卡 DIP 开关；新卡逐位复刻；总线两端仅 1 个终端电阻（120Ω）
- 提醒：低级错误高发，拍照是最有效预防手段
3. 总线接线与屏蔽错误
- 问题：H1 线缆正负极接反、屏蔽层两端接地，导致通讯干扰
- 避坑：核对接线图，正负极区分；屏蔽层单端接地（机柜侧）；避免与动力电缆同槽
- 警示：现场总线干扰多由屏蔽接地不当引起
VE4017PO H1
常见问题解答
Q1：VE4017PO H1 支持冗余吗？
A：支持冗余配置，可双机热备，提升系统可靠性。单卡为单工配置，冗余需额外配置冗余卡件及同步模块。
Q2：和 VE4017P0 有什么区别？能直接替换吗？
A： H1 是 VE4017P0 的升级型号（M 系列第二代），硬件接口兼容，可直接替换，但需重新配置固件与参数，部分老款扩展模块需适配。
Q3：质保多久？售后怎么处理？
A：提供 12 个月整机质保（非人为损坏）。售后流程：联系客服→提供故障视频 / 报警代码→远程诊断→确认故障→返修 / 换新。
Q4：适用于哪些行业和场景？
A：适用于石油化工、天然气、电力、水处理等流程工业，用于连接 FF H1 现场仪表，实现数据采集、控制与设备管理。
Q5：每端口最多接多少台设备？
A：每端口最多 16 台 FF H1 设备，实际数量依设备功耗、总线长度及本安要求调整，建议预留 30% 余量
