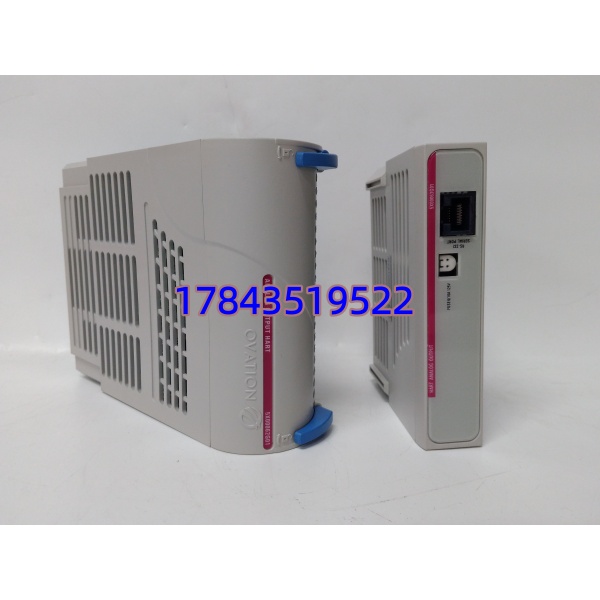

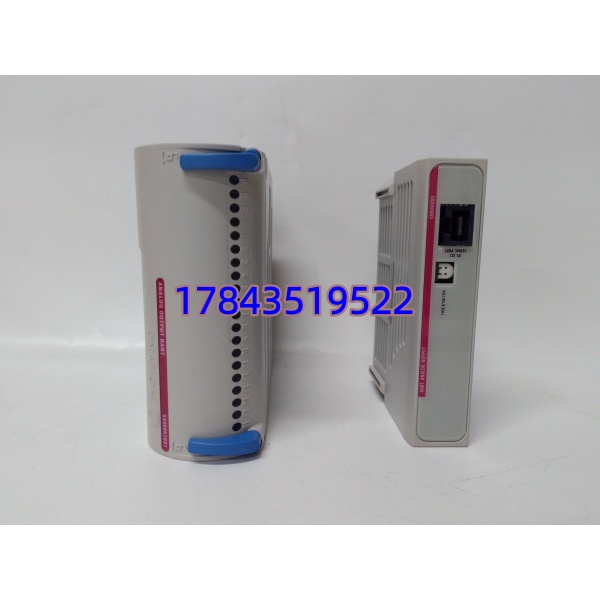

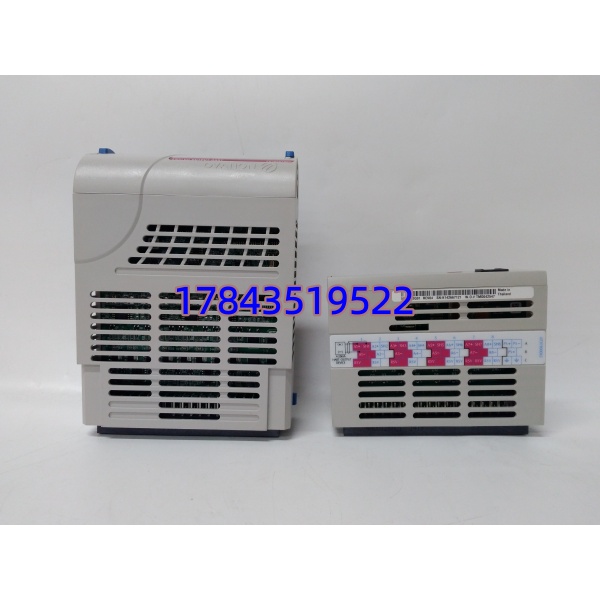

Emerson 5X00063G01 | Ovation DCS 8 通道 HART 模拟输出模块
Emerson 5X00063G01 | Ovation DCS 8 通道 HART 模拟输出模块 - 图片 2
Emerson 5X00063G01 | Ovation DCS 8 通道 HART 模拟输出模块 - 图片 3
Emerson 5X00063G01 | Ovation DCS 8 通道 HART 模拟输出模块 - 图片 4

Emerson 5X00063G01 | Ovation DCS 8 通道 HART 模拟输出模块

原价为：¥6,876.00。当前价格为：¥5,645.00。

  • 型号：5X00063G01
  • 品牌：Emerson（艾默生，原 Westinghouse 西屋）
  • 系列：Ovation 分布式控制系统（DCS）I/O 模块
  • 核心功能：8 通道模拟量输出，带 HART 协议，驱动现场执行器
  • 产品类型：模拟输出模块（Analog Output Module）
  • 关键规格：8 通道 | 4-20mA/HART | 16 位分辨率 | 24V DC 供电
我要购买
分类：

描述

产品深度介绍

Emerson 5X00063G01 是艾默生 Ovation DCS 系统的核心 8 通道 HART 模拟输出模块，作为控制系统与现场阀门、定位器、变频器等执行机构的接口，将数字控制信号转换为 4-20mA 标准模拟信号，并叠加 HART 数字通信，实现双向数据交互与设备远程组态。

该模块专为电力、化工、石油天然气等大型过程工业设计，采用高隔离、抗干扰工业级设计，支持通道间电气隔离，可在 – 40℃~+70℃恶劣环境下长期稳定运行，是 Ovation 系统中实现精确过程控制的关键备件。

关键技术规格

参数项 技术指标
型号 5X00063G01
通道数 8 路独立模拟输出
输出信号 4-20mA DC（支持 HART 协议）
分辨率 16 位
精度 ±0.1% FS（满量程）
负载能力 最大 750Ω
隔离强度 通道间 1500V AC，电源与通道 2500V AC
供电 24V DC ±10%，由 Ovation 背板供电
工作温度 -40℃ ~ +70℃
尺寸（长 × 宽 × 高） 约 115×45×25 mm
重量 约 250 g
兼容系统 Emerson Ovation DCS（原 Westinghouse）

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

  1. 通知工艺人员，将系统切换至手动控制模式
  2. 切断 Ovation 机架总电源，等待 5 分钟放电
  3. 佩戴防静电手环，在防静电垫上操作
  4. 备份 Ovation 系统配置，拍照记录旧模块接线与跳线

工具准备：

  • 防静电手环、十字螺丝刀、万用表
  • 标签纸、记号笔、手机（拍照存档）

阶段二：拆卸旧模块（15 分钟）

  1. 打开 DCS 机柜，找到 5X00063G01 模块所在 I/O 槽位
  2. 断开模块端子排上的所有现场信号线，按标签分类
  3. 松开模块上下固定螺丝，沿导轨平稳抽出旧模块
  4. 检查背板连接器针脚，清理灰尘与氧化层，确保无弯曲

阶段三：安装新模块（15 分钟）

  1. 取出全新 5X00063G01 模块，核对型号无误
  2. 复刻旧模块跳线配置（地址、终端电阻、HART 使能）
  3. 对准背板连接器，垂直推入槽位并锁紧固定螺丝
  4. 按标签恢复接线，确保 4-20mA 信号线屏蔽层单端接地

自检清单：

  • 跳线设置与原模块一致
  • 现场信号线无错接、虚接
  • 模块固定牢固，无倾斜
  • 屏蔽层接地合规

阶段四：上电测试（20 分钟）

  1. 上电前测量机架 24V DC 供电正常，无短路
  2. DCS 机架上电，观察模块 LED 指示灯：RUN 绿灯常亮为正常
  3. 连接 Ovation 工程师站，扫描识别新模块并核对固件版本
  4. 下载模块配置参数，测试 8 通道 4-20mA 输出精度与 HART 通信
  5. 空载运行 30 分钟，无报警、模块无异常发热即为合格

质量检测流程

  1. 入库验收：核验原厂装箱单与序列号，检查外观无腐蚀、划痕，防伪标签可追溯
  2. 上机功能测试：在 Ovation 测试机架中，通电自检、HART 通信握手、8 通道 4-20mA 全量程模拟测试，连续运行 24 小时记录温升
  3. 电气参数测试：500V 摇表测绝缘电阻 > 10MΩ，接地连续性测试合格
  4. 固件验证：读取并记录固件版本，配置文件备份存档
  5. 最终包装：防静电袋密封，气泡膜 + 纸箱包装，贴附 QC 合格标签



技术避坑指南

  1. 固件版本不匹配
    • 风险：新模块固件过新 / 过旧，导致 Ovation 系统无法识别或 HART 通信失败
    • 避坑：更换前在工程师站读取原模块固件版本，采购同版本模块；跨版本替换需重新配置系统参数
    • 案例：曾遇工程师直接替换模块后，Ovation 显示 “Module Fault”，排查发现固件版本差异过大，需降级固件
  2. 跳线配置错误
    • 风险：站地址冲突、HART 功能未使能、终端电阻误设，导致 I/O 网络瘫痪或信号异常
    • 避坑：更换前拍照记录跳线位置，新模块逐一复刻；重点核对 HART 使能跳线与总线终端电阻
    • 提醒：DCS 系统配置错误直接影响生产，拍照核对三步不能少
  3. 接线与屏蔽处理不当
    • 风险：信号线正负极接反、屏蔽层两端接地，引发电磁干扰，导致输出信号漂移或 HART 通信中断
    • 避坑：严格核对接线图，正负极不可接反；屏蔽层仅在 DCS 柜端单端接地，现场端悬空
  4. 静电击穿模块
    • 风险：机柜内干燥环境无防静电措施，操作后模块芯片烧毁
    • 避坑：全程佩戴防静电手环，在防静电垫上操作；模块未上电前不触摸芯片引脚



常见问题解答（FAQ）

Q1：5X00063G01 适配哪些系统和设备？A：专用于 Emerson（原 Westinghouse）Ovation DCS 系统，作为 8 通道 HART 模拟输出卡件，适配 4-20mA+HART 协议的阀门定位器、变频器、智能阀门等现场执行器，不可用于其他品牌 DCS 系统。

Q2：这个模块支持热插拔吗？A：支持 Ovation 系统在线热插拔，更换时无需停机，系统会自动识别新模块并加载原有配置，不影响其他通道正常运行，适合连续生产工况。

Q3：模块故障后可以单独更换吗？需要重新编程吗？A：可以直接原位替换。相同型号更换后，Ovation 系统会自动加载原有通道配置与 HART 参数，无需重新编程；仅需核对跳线与地址，30 分钟内可完成更换并恢复运行。

Q4：目前这个型号是否停产？交期多久？A：5X00063G01 仍在产，但属于 Ovation 系统成熟备件，原厂订货交期 6-10 周。我们常备全新原装现货，可紧急替换，缩短停机时间。

Q5：质保多久？售后怎么处理？A：提供 12 个月质保（自发货日起），非人为损坏（如过压、进水、静电击穿）可免费换新或远程技术支持。收到货后可提供测试视频，确保功能正常。
