Emerson 1B30035H01 | Ovation 2 槽 I/O 终端底座

描述

关键技术规格

产品深度介绍

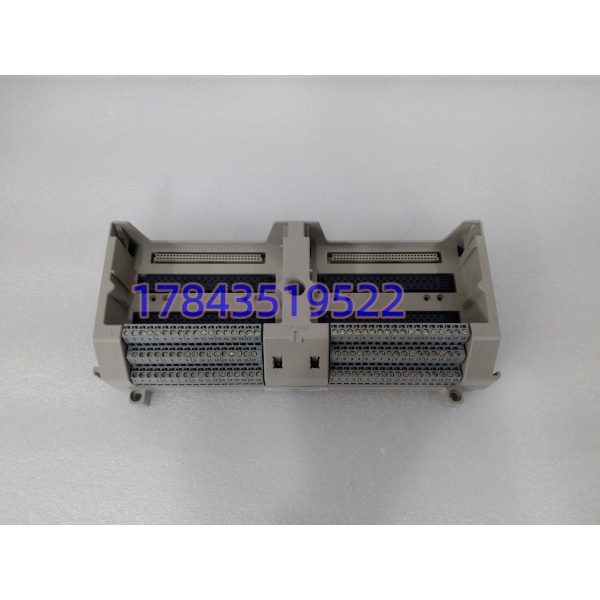

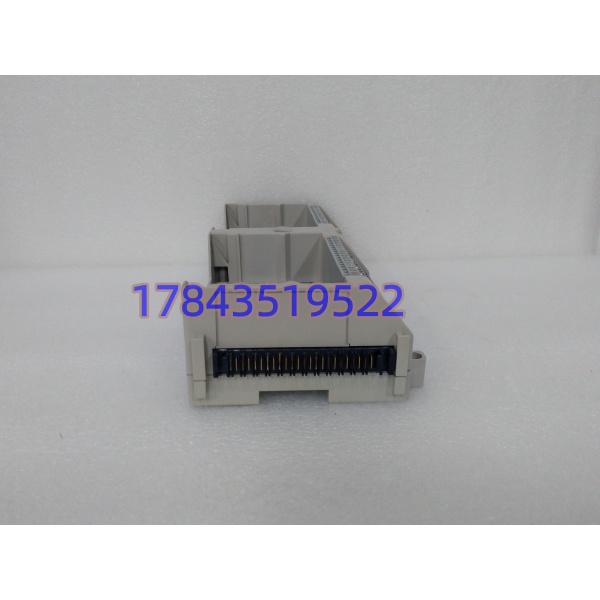

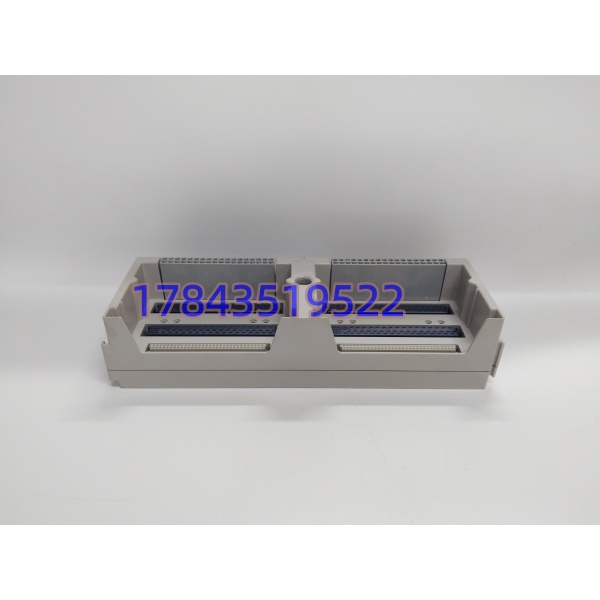

1B30035H01 是 Emerson Ovation DCS 配套的 2 槽 I/O 终端底座，作为现场信号线缆与 I/O 电子模块之间的连接载体，广泛部署在控制柜 I/O 层。底座集成背板总线回路、电源分配回路与信号端子，为插槽内 I/O 卡件提供通讯通道与稳定供电。

紧凑型双槽结构能够灵活分配柜内空间，支持单底座混合搭载模拟量、数字量模块。可插拔端子减少停机接线工作量，隔离电路降低动力电缆带来的干扰，适配电厂、化工等连续生产装置长期不间断运行需求。该型号原厂停止量产，存量备件多用于老旧 Ovation 装置改造与故障替换。

应用场景与行业案例

长期现场运维能明显感受到，Ovation 老旧机组最容易遇到底座老化问题。端子氧化、背板触点接触不良，会间歇性触发通道故障报警，很多运维人员优先排查 I/O 模块，忽略基座本身，导致反复停机排查。

典型应用场景：

1. 火力发电 – 锅炉与汽机 DCS 机柜 用于炉膛温度、主蒸汽压力、阀门反馈等信号采集底座，单台机组大量部署，一旦底座故障会造成多点信号丢失。
2. 燃气电站 – 辅机控制系统 循环水泵、润滑油站等辅控机柜 I/O 层，空间紧凑，双槽底座便于分散扩容新增监测点。
3. 石油炼化 – 精馏、反应装置 DCS 装置现场电磁环境复杂，底座内置隔离设计，减少变频器、大型电机造成的信号扰动。
4. 水处理厂 – 大型污水 / 净水 SCADA 系统 曝气、加药、液位监测信号接入，适配远程中控的数据采集架构。
5. 热电联产 – 供热管网监控系统 适合分布式多点 I/O 布局，方便后期分期扩展监测点位。

案例：某北方热电厂夏季抢修 去年 7 月，一台 300MW 机组 Ovation 系统频繁出现 4 路模拟量信号闪断。电气班组反复更换 AI 模块，故障依旧随机复现。现场工程师对照图纸逐级排查，最终锁定对应的 1B30035H01 底座背板触点氧化。

原厂交付周期 6 周，机组无法长时间降负荷运行。我们库存底座完成通电、绝缘、通讯全套测试后 48 小时送达现场。更换底座之后，持续两个月再无信号异常报警。

项目负责人事后总结：老旧 Ovation 装置备件储备不能只采购 I/O 卡件，终端底座同样属于易损耗部件。

质量透明化检测流程

1. 入库验收检测 来源追溯：核对原厂标签序列号，校验批次信息； 外观检查：壳体无开裂、端子无氧化、背板触点无锈蚀，无维修焊接痕迹； 附件核对：原厂标签齐全，确认无缺件。
2. 上机功能测试 测试机架采用 Ovation 标准仿真机架； 通电自检：确认底座电源回路导通； 通讯测试：搭载标准 AI 模块完成总线握手通讯； 连续通电运行 24 小时，记录温升，排查隐性接触故障； 完整测试记录存档，可向客户提供测试照片。
3. 电气参数测试 使用 Fluke 115 万用表完成回路通断检测； 500V 摇表执行绝缘电阻测试，绝缘阻值＞10 MΩ； 接地连续性校验。
4. 固件与适配校验 底座无独立固件，重点记录适配模块型号清单，发货前核对客户现场在用 I/O 卡件规格，避免硬件不匹配。
5. 最终质检与包装 质检员完成复检签字； 产品装入防静电袋密封； 外层气泡膜加固纸箱封装； 粘贴 QC 合格标签，标注检测日期。
