描述
产品深度介绍

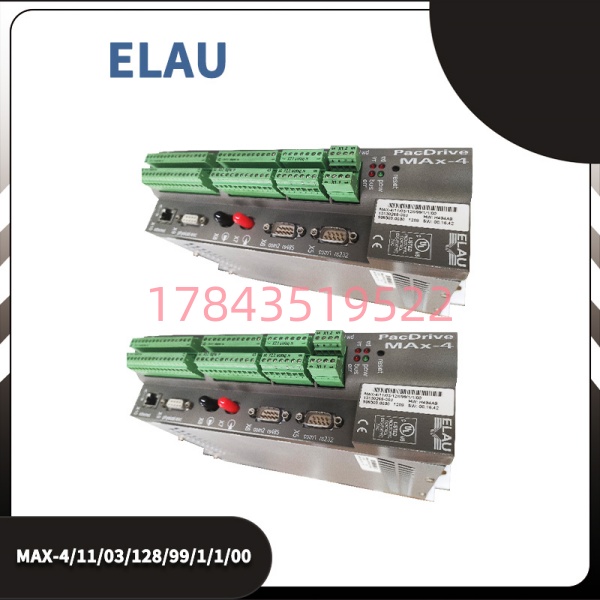

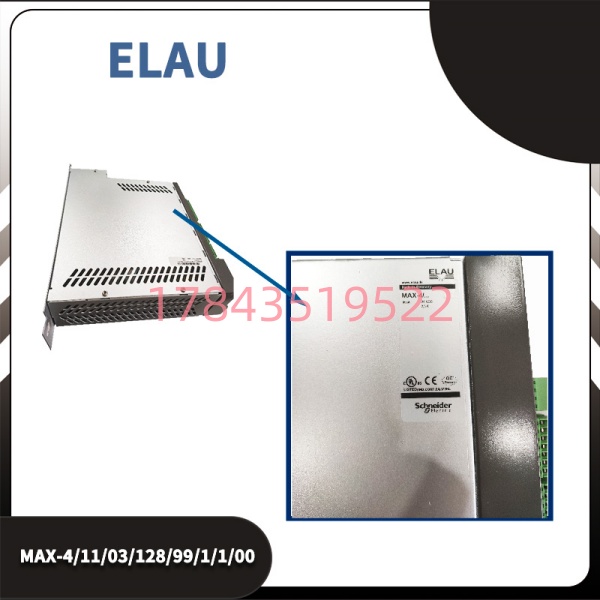

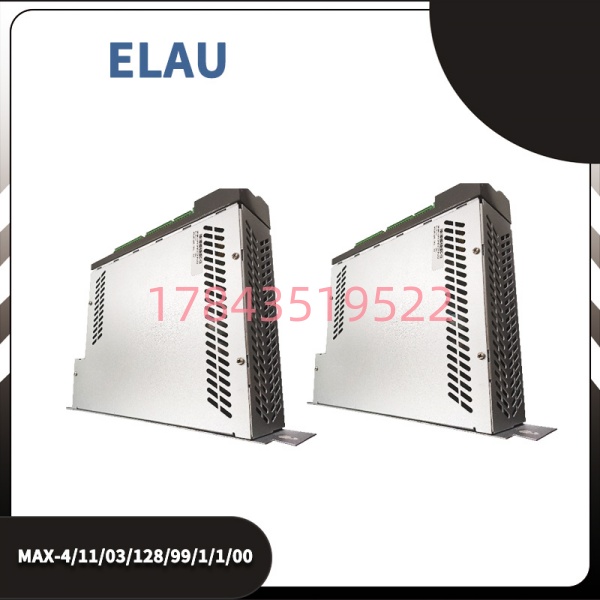

ELAU MAX-4-11-03-128-99-1-1-00 是一款高性能工业伺服驱动器，专为复杂工业自动化场景设计，广泛应用于机器人、包装机械、印刷设备等高端制造领域。
作为ELAU MAX-4系列的旗舰产品，这款驱动器集成了先进的伺服控制算法和多轴同步技术，能实现亚微米级的运动控制精度。它支持EtherCAT高速工业以太网通讯，可实现多轴系统的精准同步，满足高速、高精度的生产需求。相比同类产品，它的电流输出能力更强，动态响应速度更快，能有效提升生产效率和产品质量。此外，它还具备完善的故障诊断和冗余设计，大大提高了系统的可靠性和可维护性。采用模块化设计，安装便捷，可根据实际需求灵活配置。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 输出电流 | 128A 持续输出 |
| 输入电压 | 380V AC 三相 |
| 通讯协议 | EtherCAT、Modbus TCP |
| 控制模式 | 位置控制、速度控制、扭矩控制 |
| 反馈接口 | 增量编码器、绝对编码器 |
| 响应时间 | ≤ 0.5ms |
| 保护功能 | 过流、过压、过热、短路保护 |
| 工作温度 | -10°C 至 +55°C |
| 防护等级 | IP20 |
| 安装方式 | 机架安装 |
| 尺寸 | 250 mm × 350 mm × 150 mm |
| 重量 | ≤ 8 kg |
安装与接线指南
阶段一: 准备工作 (预计30分钟)
⚠️ 安全第一:
- 通知生产部门计划停机时间
- 确认控制系统已切换到安全状态
- 断开主电源和控制系统电源
- 等待10分钟，确保电容完全放电
工具准备:
· 防静电手环 + 防静电垫
· 十字螺丝刀（PH2 规格）、内六角扳手
· 万用表、相序表
· 标签纸 + 记号笔
· 手机（拍照记录配置）
备份工作:
· 导出当前伺服系统配置文件
· 拍照记录旧驱动器的接线端子和参数设置
阶段二: 拆卸旧驱动器 (预计25分钟)
步骤:
- 移除驱动器前盖（卡扣式设计，轻按两侧取下）
- 断开接线:
- 用标签纸标注每根线缆的端子号
- 先断开动力线缆，再断开控制线缆
- 逆时针拧松端子螺丝，轻轻拉出线缆
- 释放驱动器固定:
- 拧松驱动器两侧的固定螺丝
- 垂直向外拉出驱动器，注意保护背板连接器
- 检查背板连接器是否有损坏或灰尘
阶段三: 安装新驱动器 (预计30分钟)
步骤:
- 戴好防静电手环，从防静电袋中取出新驱动器
- 核对型号与旧驱动器一致
- 配置复刻:
- 对照照片设置DIP开关（站地址、波特率等）
- 确认终端电阻设置（仅总线末端设备启用）
- 插入机架:
- 对准背板连接器，垂直按压直到听到”咔哒”声
- 拧紧驱动器两侧的固定螺丝
- 恢复接线:
- 按照标签逐根连接线缆，先接控制线缆，再接动力线缆
- 拧紧端子螺丝（约1.2 N·m扭矩）
- 轻轻拉扯线缆确认固定牢固
自检清单:
· [ ] DIP开关设置正确
· [ ] 所有线缆已连接
· [ ] 端子螺丝已拧紧
· [ ] 驱动器已牢固固定在机架上
阶段四: 上电测试 (预计40分钟)
上电前检查:
· 再次确认接线无误
· 测量输入电压应为380V AC 三相
· 检查相序是否正确
上电步骤:
- 先给控制系统上电，再给驱动器上电
- 观察LED指示灯:
- 绿灯常亮 → 正常启动
- 红灯闪烁 → 参考故障代码手册
- 连接编程软件，扫描网络找到新驱动器
- 下载备份的系统配置文件
- 功能测试:
- 测试位置控制、速度控制、扭矩控制功能
- 检查与上位机的通讯状态
- 模拟故障确保诊断功能正常
