描述
产品深度介绍

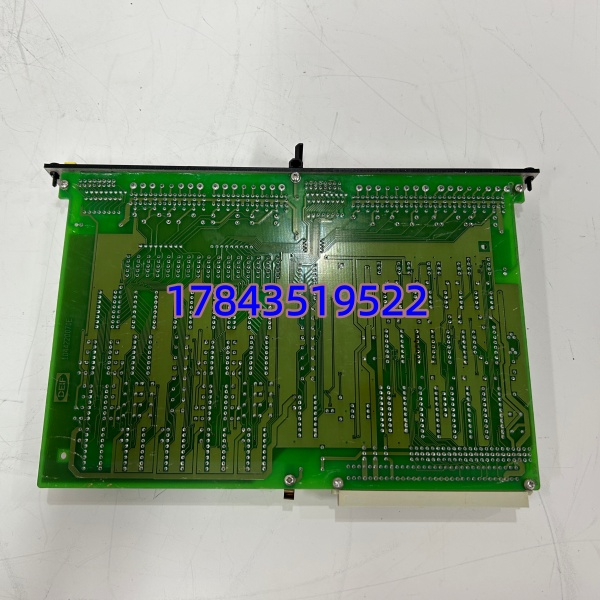

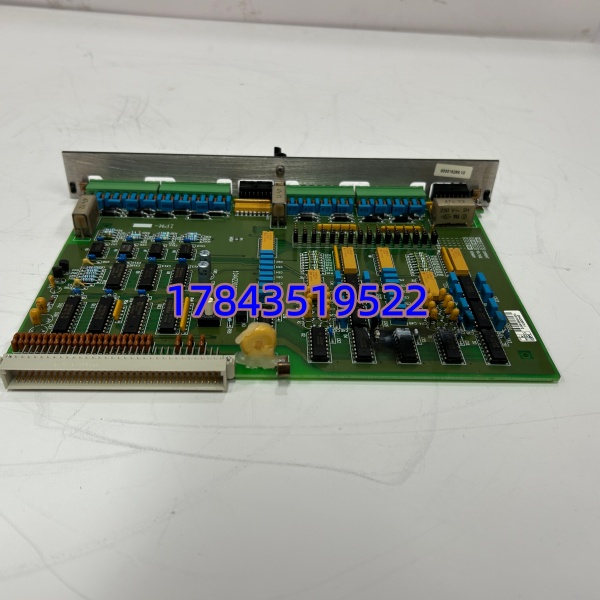

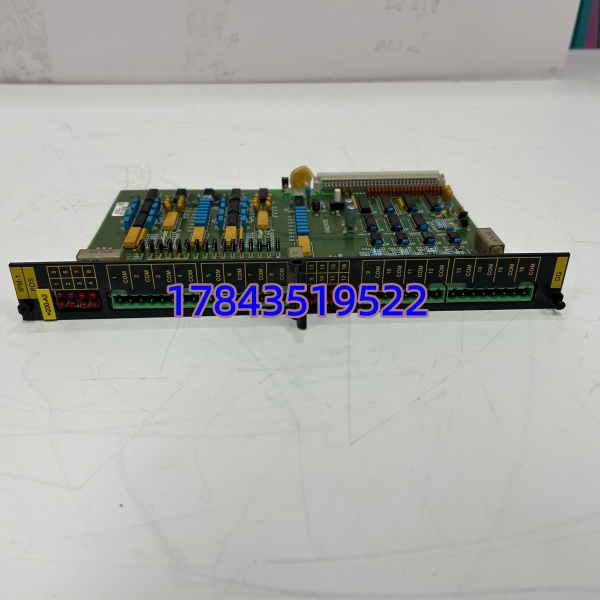

DEIF OPM-1 是 Delomatic-3 系统专用的高密度继电器输出模块，作为发电机组控制单元的扩展卡，负责将控制器逻辑转换为强电执行信号。模块提供 8 路可编程继电器，可直接驱动断路器、报警灯、电磁阀及停机回路，广泛应用于船舶、陆用电站的发电机并联、负载分配与故障保护。采用工业级抗干扰设计，支持Modbus RTU/CANopen通讯，可与 DEIF 主控单元无缝对接；支持面板安装或 DIN 导轨安装，防护等级 IP54，适应机舱、配电室等恶劣环境。
关键技术规格
| 参数 | DEIF OPM-1（1044220080D） |
|---|---|
| 继电器通道 | 8 路 SPDT（单刀双掷） |
| 触点容量 | 250VAC 5A / 300VDC 0.3A |
| 机械寿命 | ≥100,000 次操作 |
| 控制电源 | 24VDC ±20% |
| 通讯接口 | RS485（Modbus RTU）、CAN |
| 隔离耐压 | 2.5kV AC，1 分钟 |
| 工作温度 | -20°C ~ +70°C |
| 防护等级 | IP54（前面板） |
| 安装方式 | 面板安装 / 35mm DIN 导轨 |
| 尺寸（宽 × 高 × 深） | 145 × 110 × 40 mm |
| 重量 | 约 0.5 kg |
DEIF OPM-1
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认发电机系统停机断电，断开主开关
- 佩戴防静电手环，在防静电垫上操作
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机（拍照）
阶段二：拆卸旧模块（5 分钟）
- 找到控制柜内 OPM-1 槽位（通常与 Delomatic-3 主控并排）
- 松开面板固定螺丝或导轨卡扣
- 水平拉出模块，拍照记录接线端子与跳线位置
阶段三：安装新模块（10 分钟）
- 核对型号：OPM-1 / 1044220080D
- 复刻配置：按照片设置通讯地址与波特率跳线
- 固定模块：面板安装拧紧螺丝；导轨安装扣紧卡扣
- 接线：
- 电源：24VDC+ → 端子 1；GND → 端子 2
- 通讯：RS485+/- 接对应端子，终端电阻 ON/OFF 按总线位置设置
- 继电器输出：每路 COM/NO/NC 接负载（断路器线圈、报警灯）
阶段四：上电测试（15 分钟）
- 接通 24VDC 电源，PWR 灯常亮
- 通过 Delomatic-3 软件扫描模块，核对地址与固件版本
- 继电器动作测试：远程触发每路输出，测量触点通断
- 连续运行 30 分钟，无报警、温升正常，通讯稳定
DEIF OPM-1
常见问题解答（FAQ）
Q1：OPM-1 和 IPM-1 有什么区别？A：OPM-1 是输出模块（8 路继电器），负责驱动执行器；IPM-1 是输入模块，采集电压、电流、温度等模拟 / 数字信号，两者功能互补，配合 Delomatic-3 主控使用。
Q2：支持热插拔吗？更换时需要停机吗？A：不支持热插拔，更换前必须断开 24VDC 电源及强电回路，避免继电器误动作导致设备损坏或安全事故。
Q3：继电器可以直接控制 220VAC 断路器线圈吗？A：可以，每路触点容量250VAC 5A，可直接驱动小型断路器线圈、报警灯；大功率负载建议外接中间继电器。
Q4：质保期多久？售后怎么处理？A：提供12 个月质保（自发货日起），非人为损坏免费维修或更换。支持原厂序列号查询，可提供测试报告与出厂合格证。
Q5：通讯异常怎么排查？A：先检查RS485 接线极性（+/- 是否接反）、终端电阻设置（总线两端 ON，中间 OFF）、地址码与波特率是否与主控一致；用万用表测量通讯电压，正常 A/B 线压差约 2-5V。
