描述
产品深度介绍
DEIF PSM-1 是丹麦丹控专为DELOMATIC-3 系列控制系统设计的高性能电源模块，广泛应用于船舶电站、工业发电机组、分布式能源系统等场景。它能将宽范围交直流输入稳定转换为 24V DC，为控制器、I/O 模块、通信单元提供纯净可靠的供电，是系统稳定运行的核心基础。
模块采用工业级元器件与抗震设计，符合 IEC 60092-353 船舶标准，可在 – 20°C~+60°C 严苛环境下长期工作。具备完善的过压、欠压、过载、短路保护，支持冗余配置，大幅降低电源单点故障风险。
DEIF PSM-1
关键技术规格
| 参数项 | 数值 |
|---|---|
| 型号 | PSM-1（1044220060E） |
| 输入电压 | 85–264V AC / 100–370V DC |
| 输出电压 | 24V DC ±1% |
| 输出电流 | 额定 3A，峰值 5A |
| 转换效率 | ≥85%（全温区） |
| 纹波噪声 | <50mV（24V DC 输出） |
| 动态响应 | ≤2ms（负载突变 ±20%） |
| 保护功能 | 过载（120%–150% 限流）、短路（瞬时切断 + 自动重启）、过压、欠压 |
| 工作温度 | -20°C ~ +60°C |
| 抗震等级 | 符合 IEC 60092-353（船舶标准） |
| 安装方式 | 导轨 / 面板安装 |
| 尺寸 | 115mm × 72mm × 35mm |
| 重量 | 约 0.5kg |

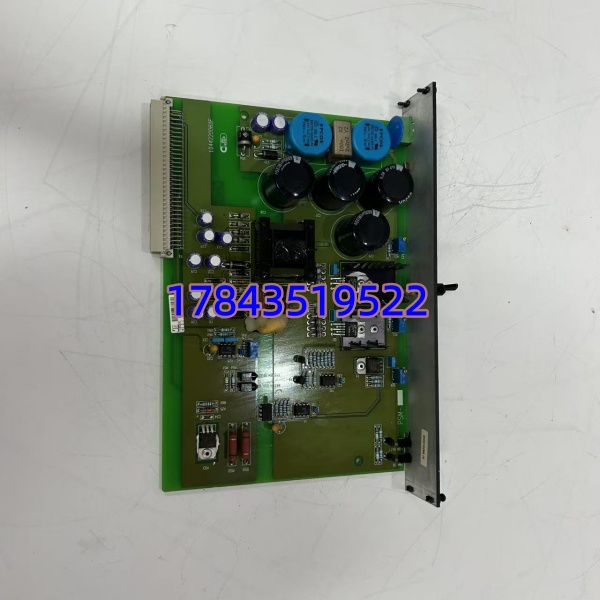

DEIF PSM-1
入库质检全流程
- 入库验收检测
- 核对 DEIF 原厂序列号、铭牌与合格证
- 外观检查：PCB 板无腐蚀、无划痕、无维修痕迹
- 附件核对：出厂检测报告、接线手册齐全
- 上机功能测试
- 测试环境：DELOMATIC-3 机架 + 可调交直流电源
- 通电自检：指示灯状态正常，无报错
- 输入适配测试：85–264V AC/100–370V DC 输入，输出稳定 24V DC
- 负载测试：满载 3A 连续运行 24 小时，温升正常，无漂移
- 电气参数测试
- 绝缘电阻：500V 摇表，>10MΩ
- 纹波测试：输出纹波 < 50mV，符合标准
- 保护测试：短路 / 过载触发保护，动作正常
- 固件 / 配置验证
- 读取并记录出厂固件版本，核对保护参数配置
- 备份默认接线定义，方便现场调试
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 纸箱加固，防潮防震

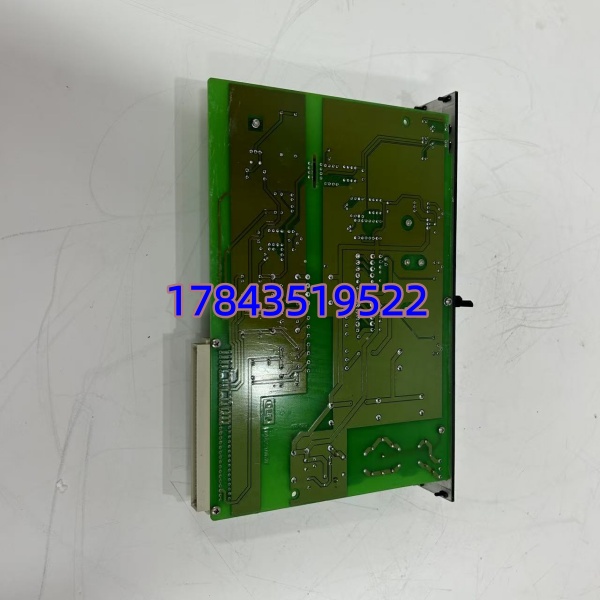

DEIF PSM-1
技术避坑指南
- 输入电压范围误配导致烧损
- 风险：误将 380V AC 接入仅支持 264V AC 的输入端，烧毁模块
- 避坑：接线前确认输入电压；用万用表测量实际电压；严格匹配端子定义
- 案例：某船厂误接 380V AC，模块瞬间烧毁，更换后恢复
- 负载过载触发频繁保护
- 风险：后端 I/O 模块过多，总电流超 3A，模块频繁限流报警
- 避坑：计算总负载电流，预留 20% 余量；负载超 3A 时增加冗余模块
- 接地不良引入干扰
- 风险：屏蔽层未接地或接地不良，输出纹波增大，影响控制器稳定
- 避坑：输出侧屏蔽层单端接地；与动力线分开布线；远离变频器
- 冗余接线错误导致切换失败
- 风险：双模块冗余时，输出并联错误，故障时无法切换
- 避坑：严格按手册并联输出；确保两个模块输入同源；设置均流电阻
常见问题解答
Q1：PSM-1 可替代哪些老型号？A：可直接替换 DEIF 老款电源模块如 PSM-1.1、PSM-2，接口、尺寸、输出完全兼容，无需改线。
Q2：支持交流和直流双输入吗？A：支持。输入范围 85–264V AC 或 100–370V DC，自动适配，无需手动切换。
Q3：冗余配置怎么接线？A：两个 PSM-1 输入接同源电源，输出并联，确保均流；一个故障时，另一个自动承担全部负载，不中断供电。
Q4：质保多久？售后怎么处理？A：全新原装提供12 个月质保。非人为损坏免费换新或维修；提供远程技术支持，协助接线与调试。
Q5：能直接给 DEIF PPU/ACM 系列模块供电吗？A：能。标准 24V DC 输出，可直接为 PPU、ACM、PCM 等 DELOMATIC-3 系列模块供电，即插即用。
