描述
产品深度介绍
DEIF IPM‑1 是丹麦 DEIF 专为船舶、海上平台及陆用 critical 电站设计的智能功率管理输入模块，属于 Delomatic‑3 系统核心 IO 单元。它负责采集发电机 / 母线电压、电流、频率及开关状态信号，实现过流、过载、逆功率、欠 / 过压、欠 / 过频等保护逻辑，并与主控制器协同完成自动并网与负荷分配。
模块采用高集成度板卡设计，适配机柜导轨安装，抗振动、宽温（‑10°C～+60°C），满足海事与工业 EMC 标准。作为系统 “信号中枢”，它为 AGC‑4、GPC 等主控提供精准数据，保障多机并联、母线联络及与市电并网的安全切换。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | IPM‑1（1044220070E） |
| 系列 | Delomatic‑3 |
| 供电 | 24V DC ±10%，≤5W |
| 电压输入 | 0–300V/500V AC（50/60Hz） |
| 电流输入 | 外接 CT 二次侧（5A/1A） |
| 频率范围 | 45–65Hz |
| 模拟输入 | 4–20mA / 0–10V（可选） |
| 数字输入 | 多路干接点 / 24V 电平 |
| 通讯总线 | CANopen / DEIF 专用总线 |
| 保护功能 | 过流、过载、逆功率、欠 / 过压、欠 / 过频、接地故障 |
| 工作温度 | ‑10°C ~ +60°C |
| 防护等级 | IP20（柜内） |
| 安装方式 | DIN 导轨 |

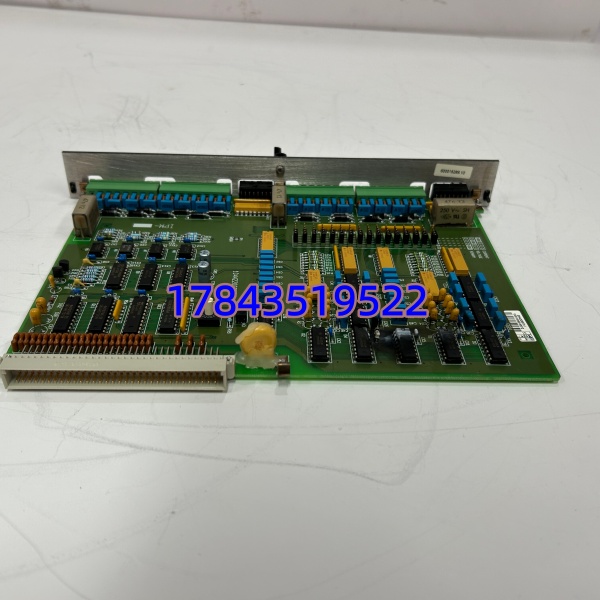

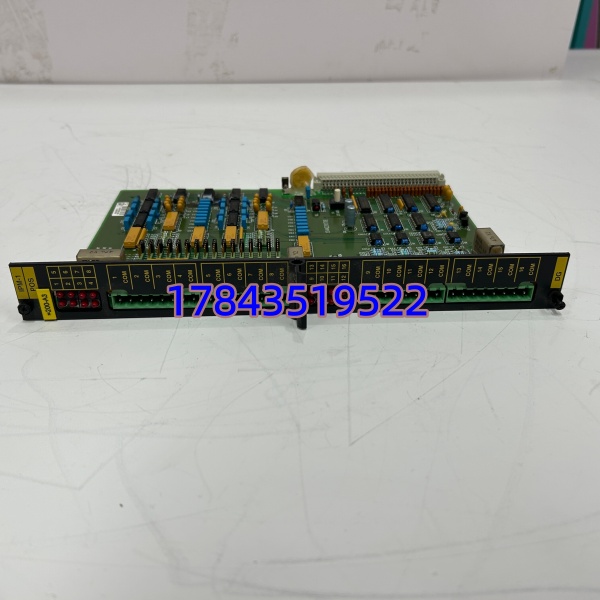

DEIF IPM-1
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 停机并断开发电机与母线开关，完全断电。
- 断开 24V DC 控制电源，等待 5 分钟放电。工具准备
- 防静电手环、十字螺丝刀、万用表、标签纸、手机备份工作
- 拍照记录旧模块接线端子、DIP 开关 / 跳线、总线地址。
阶段二：拆卸旧模块（15 分钟）
- 松开端子螺丝，按标签逐一拆线，避免混线。
- 拧下导轨固定螺丝，垂直拔出模块（注意背板插座）。
- 检查背板针脚是否弯曲、氧化，用压缩空气轻吹清洁。
阶段三：安装新模块（15 分钟）
- 防静电操作，取出新模块核对型号。
- 复刻旧模块地址与跳线（CAN 地址、终端电阻）。
- 对准导轨推入并固定，按标签恢复接线，扭矩约 0.5N・m。自检清单
- 地址与跳线设置正确
- 接线无误、端子紧固
- 总线终端电阻配置正确（总线两端各 1 个）
阶段四：上电测试（20 分钟）
上电前检查
- 测量 24V DC 正常，无短路（>10kΩ）。上电步骤
- 先送控制电源，观察 LED：电源灯常亮、通讯灯闪烁为正常。
- 连接主控（AGC‑4/GPC），扫描总线确认模块在线、地址正确。
- 加载参数，模拟电压 / 电流信号，核对采集精度与保护动作。
- 空载运行 30 分钟无报警，记录序列号与更换信息。⚠️ 常见问题：通讯失败优先查地址、终端电阻与接线；采集不准检查 CT/PT 极性与量程。

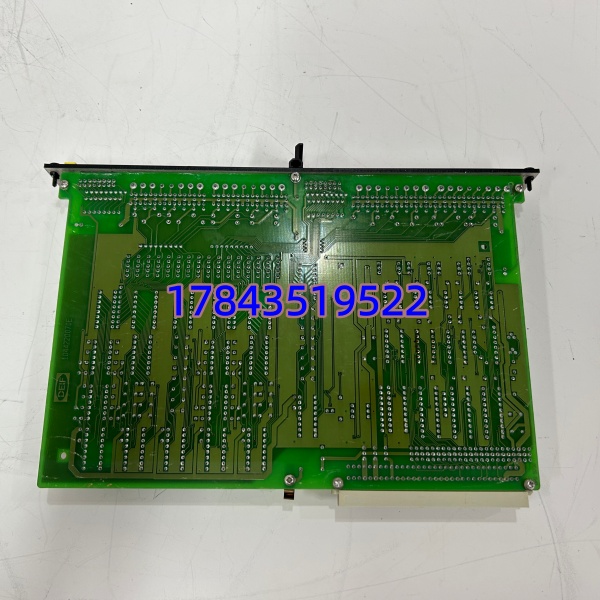

DEIF IPM-1
常见问题解答 (FAQ)
Q1：IPM‑1 主要用在什么系统？
A：专用于 DEIF Delomatic‑3 电站控制系统，常见于：
- 船舶主配电板（多机并联、并网 / 离网）
- 海上平台、油气田自备电站
- 陆用数据中心、医院等应急柴油发电机组群与 AGC‑4、GPC、MainsSync 等主控配套使用。
Q2：可以用其他型号直接替换吗？
A：不能直接替换。
- IPM‑1 是 Delomatic‑3 专用老款 IO 模块；
- 新款系统常用 IPM‑2 或 AGC‑4 集成 IO，硬件接口、通讯协议与端子定义不同；替换需核对背板、接线与程序配置，建议同型号替换。
Q3：模块损坏会影响机组运行吗？
A：会。IPM‑1 是信号采集与保护核心：
- 损坏后电压 / 电流 / 频率信号丢失，主控无法并网、负荷分配失效；
- 保护功能（过流、逆功率）失效，存在设备损坏风险；建议现场备 1–2 块备件，故障时快速更换，减少停机时间。
