描述
关键技术规格
- 处理器：Intel Celeron 650，主频 1GHz，集成 I/O 处理器
- 系统内存：256 MB DDR3 RAM
- 用户存储：1 GB Flash（程序 / 数据），支持 CompactFlash 热插拔卡
- 实时性能：典型循环时间＜100µs，支持多任务实时操作系统
- 运动控制：最多 8 轴 CNC/NC，电子凸轮、飞剪、追剪功能
- 安全等级：openSAFETY 支持 SIL3/PLe
- 通信接口：
- 2× 千兆以太网（RJ45）
- 1× POWERLINK V1/V2 主站
- 2× USB 2.0
- 1× RS232（调试口）
- 1× X2X Link（I/O 扩展总线）
- 电源：24VDC（-15%/+20%），最大 2.2A
- 工作温度：0°C 至 +55°C（带风扇）；-20°C 至 +60°C（无风扇降额）
- 尺寸 / 重量：紧凑宽度，约 150×99×85mm / 0.58kg
- 防护 / 抗振：IP20，抗振动 5g（5–2000Hz）
产品深度介绍

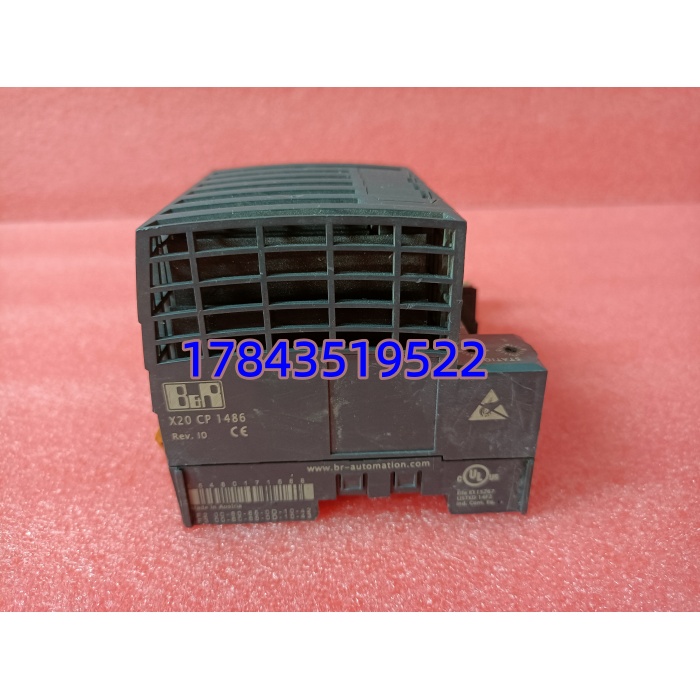

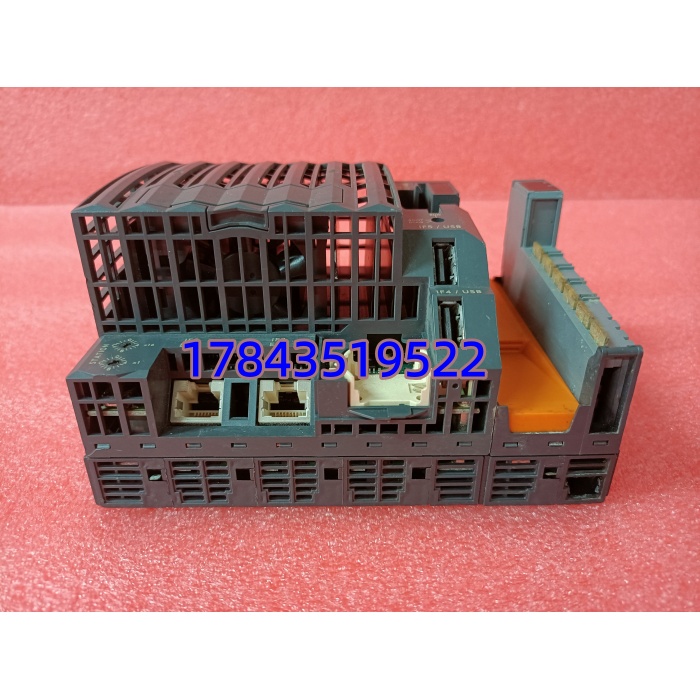

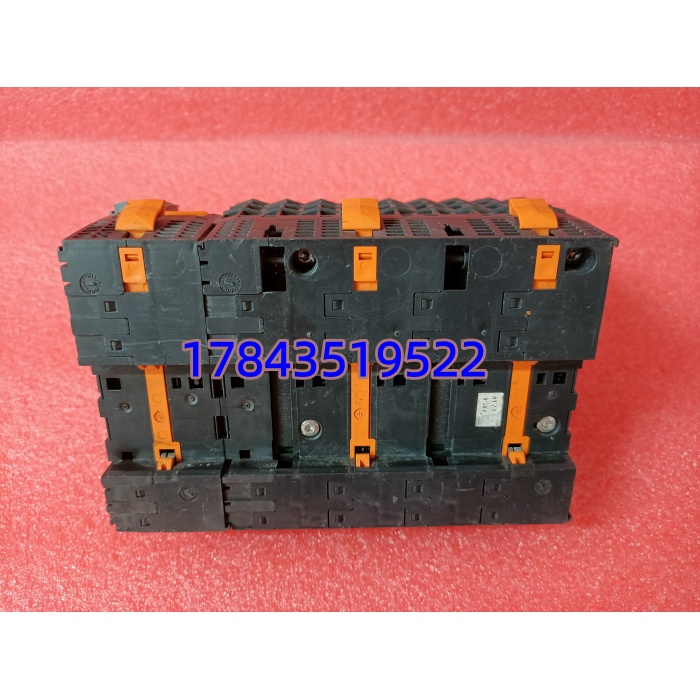

X20CP1486 是贝加莱 X20 系统的紧凑型高性能 PAC 控制器，定位中高端机器控制与过程自动化，主打 “实时性 + 运动控制 + 安全集成” 三位一体能力。
采用 Intel Celeron 650 处理器并搭配独立 I/O 协处理器，有效分担实时 I/O 与通信负载；板载 POWERLINK 实时总线，周期可达 100µs，适合高速多轴同步场景；同时集成千兆以太网、USB 及 RS232，兼顾 IT 互联与现场调试。支持 openSAFETY 实现 SIL3 级安全控制，可在同一硬件上集成标准控制与安全功能，降低系统复杂度与成本。紧凑型机身、可更换风扇与热插拔存储，便于机柜安装与现场维护。
应用场景与行业案例
工程痛点
中高端设备常面临实时性不足、多轴同步难、安全与控制分离、维护不便等问题：普通 PLC 循环慢、运动轴数受限；安全系统独立配置，成本高、布线复杂；现场粉尘 / 振动环境下，散热与维护空间受限。
典型应用场景
- 高端包装印刷：凹印 / 柔印电子轴控制，8 轴同步、高速套印、张力闭环
- 塑料机械：注塑 / 挤出机温度压力闭环、螺杆与牵引同步、配方管理
- 机床与金属加工：小型 CNC、磨床、切割设备的运动控制与 I/O 集成
- 纺织机械：经编 / 圆纬机多轴同步、电子送经 / 卷取、高速断线检测
- 过程与能源：制氧机空压机控制、锅炉辅机、水处理 DCS 子站
- 智能物流：分拣线、堆垛机、AGV 调度，POWERLINK 实时组网
真实案例
浙江某凹版印刷设备厂，原用普通 PLC 控制 6 轴电子轴，高速套印时抖动大、废品率高；安全继电器独立布线，调试周期长、维护繁琐。更换为X20CP1486后：
- POWERLINK 总线 8 轴同步，周期 100µs，套印精度从 ±0.2mm 提升至 ±0.08mm
- openSAFETY 集成安全，取消独立安全继电器柜，布线减少 40%
- 循环时间＜100µs，高速生产稳定性显著提升，废品率下降 60%
- 热插拔 CF 卡 + 可换风扇，现场维护时间缩短 70%
- 单台设备综合成本降低约 15%，交付周期缩短 2 周
核心卖点与差异化
- 双核架构：主 CPU + 独立 I/O 协处理器，实时负载分离，循环时间＜100µs
- 8 轴运动控制：原生支持电子凸轮 / 飞剪 / 追剪，无需额外运动模块
- POWERLINK 实时总线：100µs 级周期，抗干扰强，适合高速多轴同步
- SIL3 安全集成：openSAFETY 一网融合，省独立安全硬件与布线
- 紧凑易维护：可换风扇 + 热插拔 CF 卡，机柜空间占用小，现场维护快
- 全接口板载：千兆网 + POWERLINK+USB+RS232，无需扩展卡即可组网调试
