描述
产品深度介绍

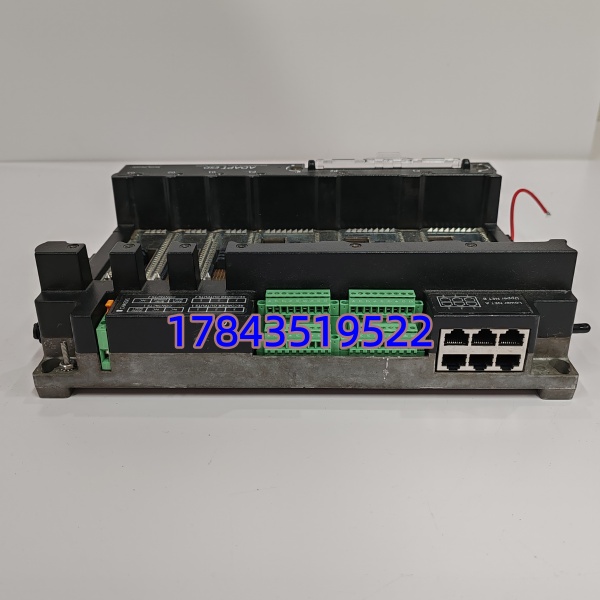

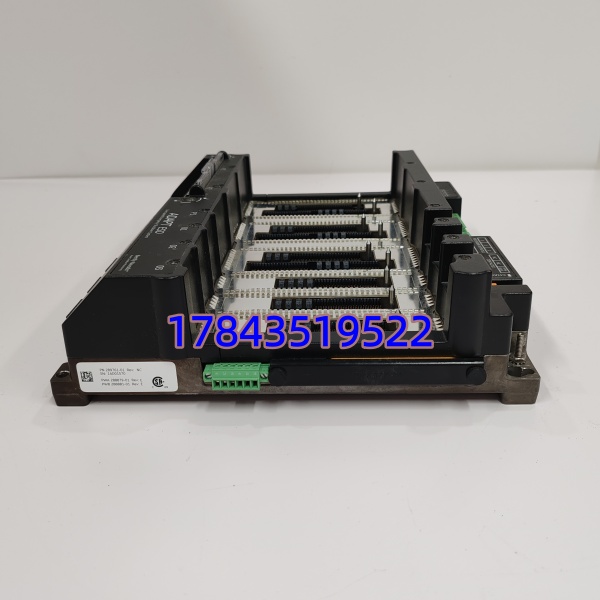

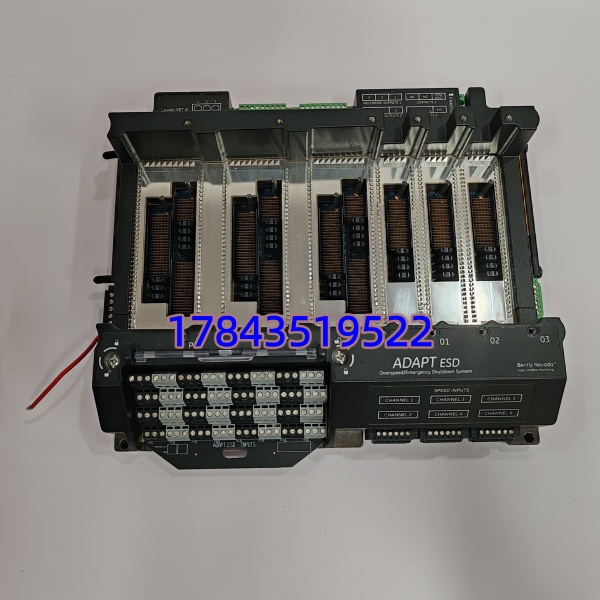

BENTLY NEVADA 289761-01-4 是 3700 系列的四通道通用设备监测器，也作为 ADAPT ESD 紧急停机系统的端子底座组件，专为旋转机械（汽轮机、压缩机、风机）的振动、位移、温度等参数连续监测设计。模块支持 4 路传感器输入（加速度 / 速度 / 电涡流探头）+4 路温度输入（热电偶 / RTD），集成 6 路继电器报警输出、4 路 4-20mA 模拟量输出及 Modbus RTU 通信，可直接对接 DCS/PLC 或 System 1 平台。
它采用模块化设计，支持软件组态配置，宽温运行（-40°C~+70°C），满足 SIL2 安全等级要求，适用于工业现场严苛环境，是关键设备状态监测与保护的核心单元。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3701/55 289761-01-4（四通道监测器） |
| 输入通道 | 4 路传感器（振动 / 位移）+4 路温度（热电偶 / RTD） |
| 输出通道 | 6 路继电器（250VAC/5A，无源触点）+4 路 4-20mA |
| 通信接口 | Modbus RTU（RS-485） |
| 供电电压 | 12-32VDC（宽压供电） |
| 功耗 | ≤10W |
| 分辨率 | 16 位（模拟量输出） |
| 精度 | ±0.1%（满量程） |
| 工作温度 | -40°C ~ +70°C |
| 湿度范围 | 5%-95% 非冷凝 |
| 认证 | CE、SIL2（安全完整性等级） |
| 安装方式 | DIN 导轨 / 机架安装，紧凑型设计 |
常见问题解答（FAQ）
Q1：289761-01-4 和 289761-01 有什么区别？A：289761-01-4是4 通道标准版，含 4 路振动 + 4 路温度输入；289761-01是基础版（2 通道），无温度输入，两者通道数量与功能不同，不可直接互换。
Q2：模块支持热插拔吗？更换需要停机吗？A：不支持热插拔，更换必须断电。强行热插拔会导致传感器信号异常、通信中断或模块烧毁，风险极高。
Q3：模块是停产还是在产？能买到原装全新吗？A：在产，原厂正常供货，市场全新原装库存充足，可直接采购，交期 3-5 个工作日。
Q4：更换后需要重新组态吗？A：同型号直接替换需重新下载组态参数（通道配置、报警值）；若为相同固件版本，可直接导入旧配置，无需重新编程。
Q5：质保期多久？继电器触点寿命多久？A：提供 12 个月质保（非人为损坏）；继电器触点机械寿命约 10 万次，电气寿命（250VAC/5A）约 5 万次，频繁动作场景需定期检查。
核心质量透明化流程（工程师版）
- 入库验收检测
- 核对原厂序列号、装箱单，追溯授权渠道
- 外观检查：无划痕、无腐蚀、接口无变形，防静电袋未拆封
- 配件核对：说明书、合格证、接线端子齐全
- 上机功能测试
- 12-32VDC 宽压供电测试，电压波动 ±10% 正常运行
- 输入测试：4 路振动 + 4 路温度信号采集，精度 ±0.1%
- 输出测试：6 路继电器动作准确，4 路 4-20mA 线性正常
- 通信测试：Modbus RTU 与上位机双向通信，数据无误
- 连续运行 24 小时，记录温升与稳定性，生成测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表测接口与地绝缘＞10MΩ
- 功耗测试：≤10W，符合规格
- 反接保护：电源正负极反接，模块无损坏
- 固件 / 版本验证
- 读取固件版本，记录至报告，核对与组态软件兼容性
- 配置备份：导出模块参数，留存组态文件
- 最终质检与包装
- 质检员签字确认测试合格
- 防静电袋密封，气泡膜 + 纸箱防护
- 贴 QC 合格标签，标注型号、序列号、测试日期
