描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 3500-20（3500/20） |
| 电源 | 24V DC / 120V AC，典型功耗 4.75W |
| 通讯接口 | RS232（≤30m）、RS422（≤1200m） |
| 波特率 | 最高 38.4k baud，支持自动波特率 |
| 冗余能力 | 支持三重模块冗余（TMR） |
| 地址范围 | 63 个可选机架地址 |
| 工作温度 | -30℃ ~ +65℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 尺寸 | 9.5″×0.96″×9.52″（约 241×24×242mm） |
| 重量 | 约 0.91kg |
| 适配系统 | Bently 3500 全系列机架、3300XL 传感器 |
产品深度介绍
Bently 3500-20 是 3500 系统的机架接口模块（RIM），负责整架通讯、配置与数据转发，必须紧靠电源安装在1 号槽位。它不直接参与保护联锁，但决定整架能否与 DCS/PLC/ 上位机正常通讯，是旋转机械监测系统的 “神经中枢”。

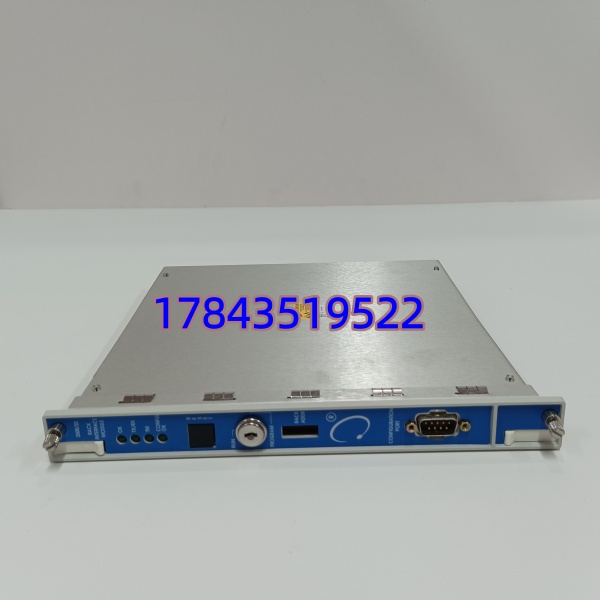

前面板带 RS232 口、OK/TX/RX/CONFIG 指示灯、地址开关与钥匙锁（运行 / 编程模式）。支持 Modbus 等协议，可将振动、位移、转速、温度等实时数据与报警信息上传，适配涡轮机、压缩机、风机等关键设备的在线监测场景。
应用场景与行业案例
工程痛点描述
电厂、炼化、空分等关键机组，振动数据无法稳定上传 DCS，或老系统接口卡老化导致通讯中断，机组状态 “黑箱化”，一旦突发故障易引发非计划停机，损失巨大。
典型应用场景
- 电力行业 – 汽轮发电机组监测用于火电 / 核电汽轮机 3500 系统，上传轴振、轴位移、偏心、转速数据至 DCS，保障机组启停与并网安全。
- 石油化工 – 压缩机组保护用于炼化 / 空分离心压缩机，实时传输振动与键相信号，支持联锁保护与故障诊断。
- 冶金行业 – 高炉风机监测高炉鼓风机振动、轴向位移在线监测，数据上传上位机，避免因轴承故障导致停机。
- 老系统升级 – 3500 机架备件替换替换老旧 / 故障 3500-20，恢复通讯能力，兼容原有接线与程序，无需重新组态。
真实案例
去年 12 月，北方某大型电厂 2×600MW 机组 3500 系统通讯频繁中断，DCS 振动数据时断时续，维护人员无法判断轴振趋势，机组被迫降负荷运行。原厂反馈货期 8 周，每天少发 / 供电损失超 15 万元。
