本特利 3500/32 | 四通道继电器模块 3500 系统原装

描述

关键技术规格

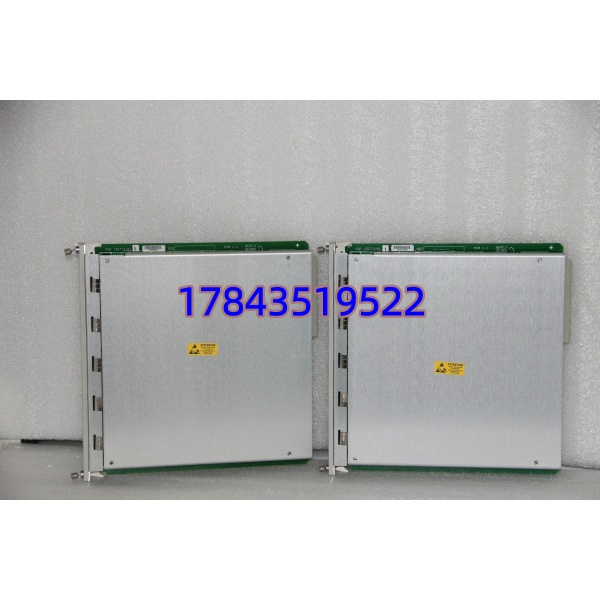

3500@32

产品深度介绍

本特利 3500/32 是 3500 系统的四通道继电器输出模块，作为 TSI 系统的 “执行单元”，负责将监测模块的报警 / 危险信号转化为硬触点输出，驱动声光报警、联锁停机或 DCS 信号。

模块具备 4 路独立可编程继电器，每路可组态为常开 / 常闭，支持复杂表决逻辑（如 2/3 投票）。采用环氧树脂全密封工艺，抗振动、防潮防尘，适配汽轮机、压缩机等旋转设备的高温、强电磁干扰工况。支持与 3500/22 接口模块、各类监测模块无缝配合，构建完整的设备保护链。

应用场景与行业案例

典型应用场景

1. 电力行业 – 汽轮发电机组保护监测轴振、轴向位移超标时，触发继电器输出，联锁主汽门紧急关闭，避免转子碰摩、轴系断裂。
2. 石油化工 – 离心压缩机保护振动、温度、压力超限报警输出，防止喘振、轴封损坏，保障连续生产。
3. 冶金行业 – 高炉鼓风机监测风机振动、轴承温度异常时，继电器触发停机，避免设备爆裂事故。
4. 油气输送 – 管道压缩机站远程监控压缩机状态，继电器输出联动 ESD 系统，实现无人值守安全联锁。

现场案例

某电厂 300MW 机组 TSI 系统原继电器模块老化，偶发触点误动作，存在停机风险。原厂订货交期 6 周，影响机组检修计划。更换全新本特利 3500/32 模块后，通过 3500 组态软件配置报警逻辑，上电自诊断无异常。运行 12 个月，继电器动作可靠，无误报、拒报，彻底消除保护系统隐患，保障机组安全稳定运行。

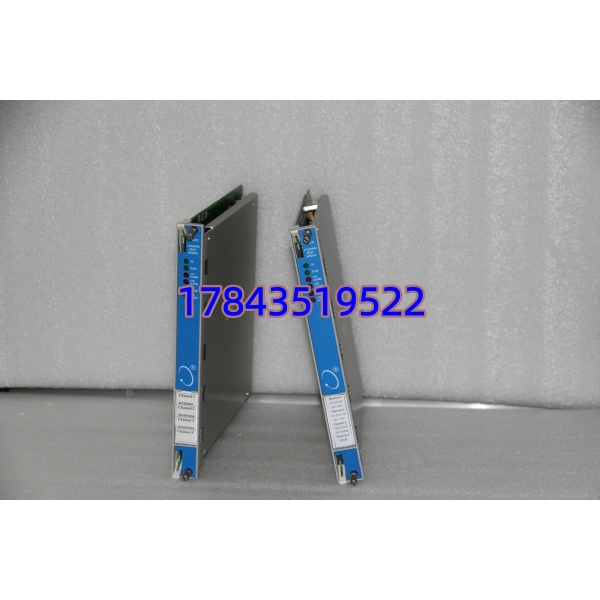

3500@32

质量透明化 SOP 质检流程

1. 入库验收检测核验原厂序列号、出厂合格证，外观无磕碰、无变形、金手指无氧化。
2. 电气参数测试测量线圈电阻、触点导通性，数值符合原厂标准，无虚接、断路。
3. 继电器动作测试模拟报警信号，测试每路继电器吸合 / 释放动作，响应灵敏、无卡滞。
4. 组态兼容性测试接入 3500 测试机架，通过软件识别模块、下载配置，通讯正常、逻辑无误。
5. 终检密封包装质检签字后装入防静电袋，外加防震纸箱，贴附合格标签与序列号溯源码。

技术避坑指南

1. 型号混淆风险3500/32（继电器模块）与 3500/33（16 通道继电器）、3500/32M（振动监测模块）功能完全不同，采购时必须核对完整型号，避免错购。
2. 触点容量超载继电器触点最大 5A/24V DC，不可直接驱动大功率负载（如电磁阀、大功率报警灯），需配合中间继电器使用，防止触点烧蚀。
3. 冗余配置遗漏关键机组保护建议双模块冗余配置，单模块故障时自动切换，避免保护失效。
4. 接地与干扰防护模块外壳需可靠接地，强干扰环境下建议增加信号隔离器，防止电磁干扰导致继电器误动作。
