描述
产品详情

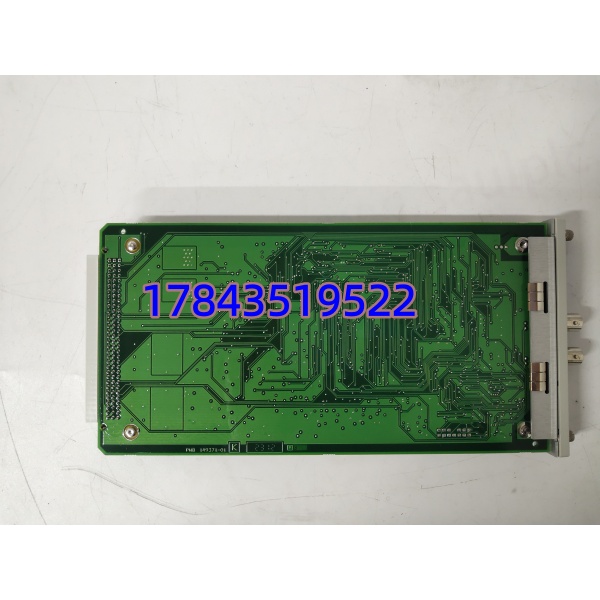

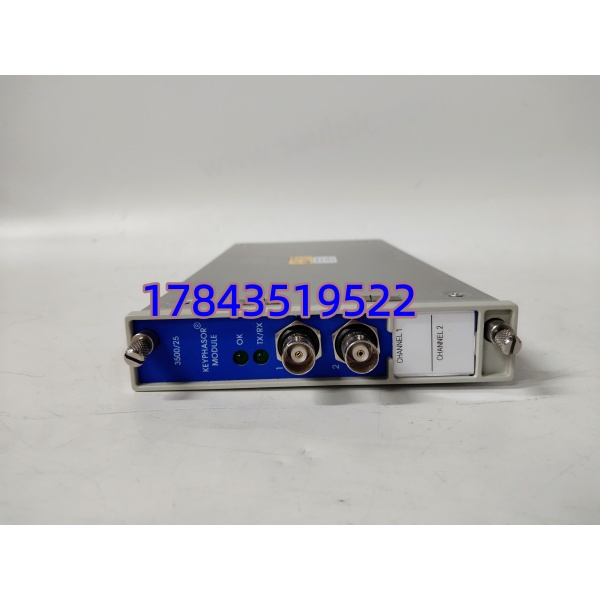

・型号：3500/25
・品牌：Bently Nevada（本特利）
・系列：3500 TSI 机械保护系统
技术参数
- 硬件规格：半高尺寸双通道模块，单 3500 机架最多可搭载 2 块（4 路键相）
- 输入兼容：电涡流探头、磁阻式转速传感器、霍尔键相探头通用接入
- 测速频率范围：0.017Hz–20kHz，对应转速 1–1200000rpm
- 测速精度：常温 25℃下低频段误差≤1rpm，高频段≤±1% 读数
- 信号输入阻抗：最小 21.8kΩ，隔离款支持高低电位探头隔离
- 滤波调节：数字滤波 0–127ms 可自定义，过滤现场变频器杂波脉冲
- 背板供电：24VDC 机架背板取电，典型功耗 3.2W
- 工作温区：-40℃ ~ +70℃，机柜密闭高温工况稳定运行
- 电磁兼容：满足 IEC 61000-6-2 工业抗干扰规范
- 输出信号：两路缓冲 TTL 键相输出，阻抗 504Ω，可外接故障诊断设备
- 严格来说，它仅适配 3500 机架固件 v3.8 及以上，低版本固件会丢失相位矢量计算功能
- 认证资质：通过 CSA、ATEX、SIL3 功能安全认证，适配海上平台机组
产品介绍
汽轮机大修现场实测发现，老式单通道键相卡容易出现脉冲丢失，3500/25 双通道增强型键相模块是整套 TSI 系统的时序核心，所有振动、轴位移监测卡件的矢量计算都依赖它输出的同步基准脉冲。模块搭载自适应阈值算法，自动识别探头信号幅值，无需现场人工反复调整触发电压，缩短机组停机调试时长。 早年存量机组大量使用 125792-01 老款键相卡，脉冲抖动幅度最高可达 0.8° 相位偏差，这款新版卡件过采样 DSP 电路将抖动控制在 0.1° 以内，动平衡、故障频谱分析的数据可信度大幅提升。现货全新件标准交期 2 个工作日，原厂质保 12 个月；拆机翻新件仅提供 3 个月质保，且不支持原厂出厂校准复检，海上项目优先建议采购全新原装批次。
替换与升级建议
✅ 直接替换
3500/25（同规格后缀版本，如 3500/25-01-01、3500/25-02-01） 插槽尺寸、背板通讯协议、端子定义完全一致，断电插拔后直接上电，原有组态内键相通道参数无需改动，无额外调试工时。
⚠️ 软件兼容（需改配置）
125792-01（初代键相模块） 硬件插槽通用，机架可识别硬件，但老卡无自适应阈值功能，更换后需在组态软件重新设置脉冲触发门槛，单通道调试工时约 0.5–1 小时，不产生硬件改造成本。
❌ 硬件不兼容
3500/42M（128229-01 振动采集卡） 仅处理振动 / 位移信号，无键相脉冲解析电路，无法输出转速相位基准，不能替代键相模块，强行替换会导致所有振动相位数据失效，需额外增加槽位重新布线，改造成本上浮明显
