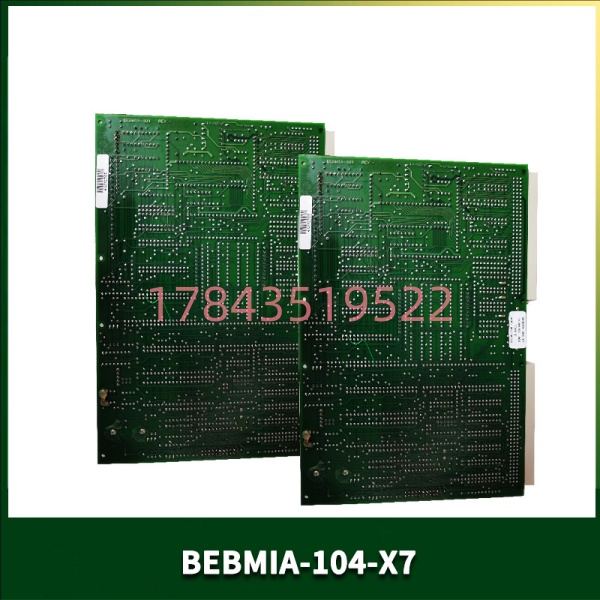

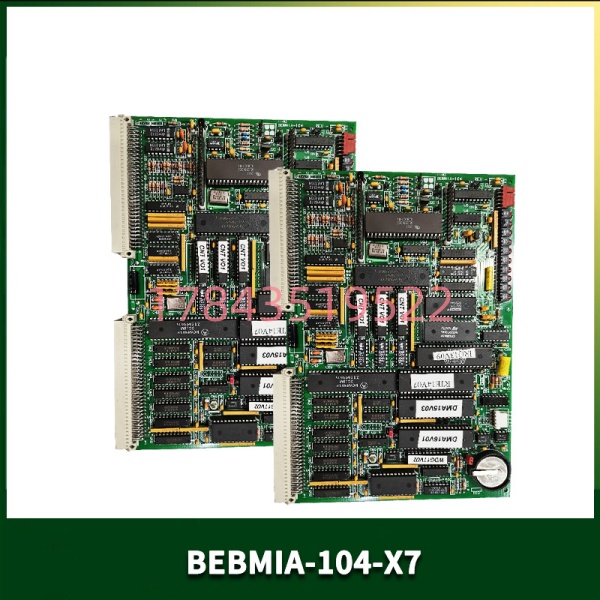

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | BEBMIA-104-X7 |
| 额定电流 | 核心量程， 例如 1A – 100A 可设定 (具体范围需以该型号手册为准) |
| 电流测量 | 三相电流， 零序电流 (接地故障)， 电流不平衡度 |
| 电压测量 | 三相电压 (需外接电压信号) |
| 保护功能 | 过载 (反时限)， 堵转， 断相， 不平衡， 接地/漏电， 欠载， 欠/过压， 欠功率， 启动超时， tE时间保护 (增安型电机) |
| 控制功能 | 直接启动， 正反转， 星三角启动， 软启动器/变频器控制， 可编程开关量输入/输出 |
| 显示与操作 | 液晶显示屏， 多功能导航按键 |
| 通信接口 | 标配 RS485 通讯口， 支持 Modbus-RTU 协议 |
| 模拟量输出 | 可选 4-20mA 模拟量输出 (对应电流、功率等) |
| 开关量输入 | 多路可编程无源干结点输入 (用于启停、复位、多功能控制) |
| 继电器输出 | 多路可编程继电器输出 (用于跳闸、报警、控制接触器) |
| 工作电源 | 85 – 265V AC/DC 宽范围电源 (或 24V DC， 具体以型号为准) |
| 安装方式 | 面板开孔式安装 |
| 开孔尺寸 | 通常为 92mm x 92mm (具体需查手册) |
| 工作温度 | -10°C 至 +55°C |
产品深度介绍
BEBMIA-104-X7 是博耳电力 BEB 系列中的一款高性能电动机智能保护控制器。它不再是简单的“热继电器升级版”，而是一个集测量、保护、控制、通讯和诊断于一体的电动机管理单元。其核心功能是实时采集电动机运行的三相电流、电压等电气参数，通过内置的微处理器和先进算法，精确计算电机的热容量、不平衡度等状态，并在发生过载、断相、堵转、接地等故障时及时发出保护命令，同时通过现场总线将丰富的电机状态信息上传至监控系统。
它的核心价值在于“智能化”、“精准化”和“网络化”。相比传统的双金属片热继电器，它能提供真正与电机热特性匹配的反时限保护曲线，保护更精准，避免误动和拒动。其丰富的监测和诊断功能（如电流不平衡、启动次数统计、热容量%）使得预防性维护成为可能。通过 Modbus 通讯接入 DCS/SCADA，实现了电动机的远程监控和集中管理，是构建现代化、智能化电机控制中心 (MCC) 的关键组件。
安装与接线指南
目标：指导电气工程师在 60 分钟内，完成一台 BEBMIA-104-X7 电动机保护器的安装、接线、基本参数设置和功能测试。
阶段一：准备工作 (预计耗时：15分钟)
⚠️ 安全第一：
- 停电与隔离：对目标电动机回路执行完整的停电、验电、放电、上锁挂牌 (LOTO) 程序。包括主电源、控制电源。
- 风险评估：识别柜内带电母线、CT 开路风险、电压回路短路风险。
工具与资料准备：
- 十字/一字螺丝刀套件
- 剥线钳、压线钳
- 万用表、相位表（用于后期核相）
- 电机参数铭牌照片或数据
- 关键文件：BEBMIA-104-X7 产品手册、电气原理图、接线图。
信息确认：
- 电机参数：记录电机的额定电流、额定电压、启动方式、服务系数、绝缘等级。
- CT 参数：确认现场电流互感器 (CT) 的变比 (如 100/5) 和精度等级。BEBMIA-104-X7 自身不带 CT，需外接。
- PT 参数 (如需电压功能)：确认电压互感器或直接取电的电压。
阶段二：硬件安装与接线 (预计耗时：30分钟)
步骤：
- 面板开孔与安装：
- 在柜门或面板上，按手册要求开出安装孔 (通常 92x92mm)。
- 将保护器从面板前方放入开孔，从后面装上安装支架，拧紧固定螺丝。
- 电流回路接线 (核心！)：
- 找到保护器上标有 Ia, Ib, Ic 的电流输入端子。
- 将现场三相 CT 的二次侧 S1 端分别接入 Ia, Ib, Ic。
- 将三相 CT 的二次侧 S2 端短接后，接到保护器的 In 端子，并可靠接地。这是防止 CT 开路产生高压的关键。
- 严禁 CT 二次侧开路！
- 电压回路接线 (如需要)：
- 找到标有 Ua, Ub, Uc, Un 的电压输入端子。
- 从主回路或 PT 引三相电压和零线接入对应端子。注意电压等级，可能需要通过微型保险。
- 电源接线：
- 根据保护器电源规格，接入工作电源 (如 220V AC)。通常为宽电压输入，但需核对。
- 开关量输入接线 (DI)：
- 将外部无源干结点 (如远程启动、停止、复位按钮触点) 接入 DI 端子。另一侧通常接内部电源或外部电源，构成回路。
- 继电器输出接线 (DO)：
- 跳闸输出 (95-96)：串联接入接触器线圈回路或分励脱扣器回路。这是保护动作的执行出口。
- 报警输出：接入信号灯或 PLC。
- 可编程输出：根据需要接至其他设备。
- 通讯接线 (RS485)：
- 将 A(+), B(-) 端子接入 RS485 总线，注意总线极性，并在线路最远端接入 120Ω 终端电阻。
接线自检清单：
- [ ] CT 回路接线正确，S2 端已短接并接地。
- [ ] 电压回路接线正确，无短路风险。
- [ ] 电源电压等级正确。
- [ ] 跳闸输出 (95-96) 已串联接入接触器控制回路。
- [ ] 所有接线牢固，线号正确。
阶段三：上电与参数设置 (预计耗时：15分钟)
⚠️ 上电前，再次确认所有接线无误，尤其 CT 回路未开路，电压回路未短路。
步骤：
- 控制电源上电：先只给保护器自身送上工作电源。
- 观察启动：保护器屏幕应点亮，进入初始化或主显示界面。
- 基本参数设置 (通过面板按键)：
- 进入编程菜单 (通常需密码)。
- 电机额定电流 (F1-01)：设置为电机铭牌上的额定电流。这是所有电流保护的基准。
- CT 变比 (F1-02)：设置为现场 CT 的变比 (如 100/5 输入 20)。
- 启动方式 (F2-01)：设为“直接启动”、“星三角”等，与实际一致。
- 保护功能投退：根据需要投入“过载”、“断相”、“不平衡”、“接地”等保护，不用的可退出。
- 过载保护曲线/等级 (F1-03)：选择与电机热特性匹配的曲线 (如 CLASS 10)。
- 通讯参数 (F8-xx)：设置站地址、波特率、校验位，与上位机系统一致。
- 模拟测试 (在电机主回路仍断电下进行)：
- 利用保护器自带的“模拟量测试”或“保护测试”功能。
- 模拟一个过载电流值，观察保护器是否报警并在设定时间内跳闸，同时观察跳闸继电器 (95-96) 动作。
- 模拟断相、不平衡等故障，验证保护逻辑。
