描述
产品深度介绍

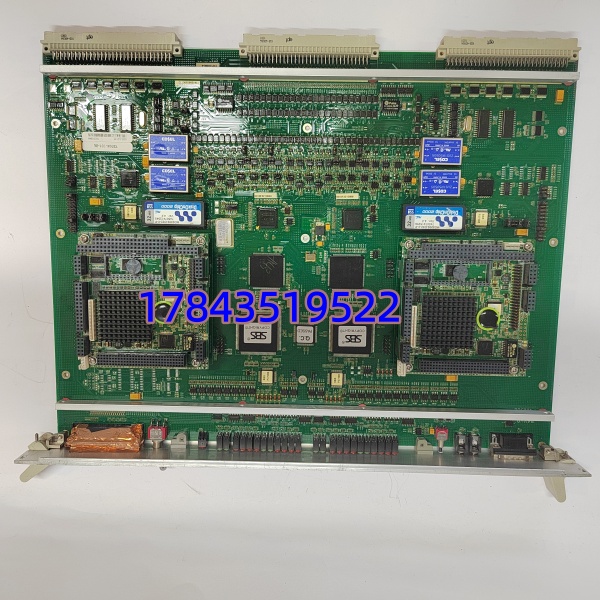

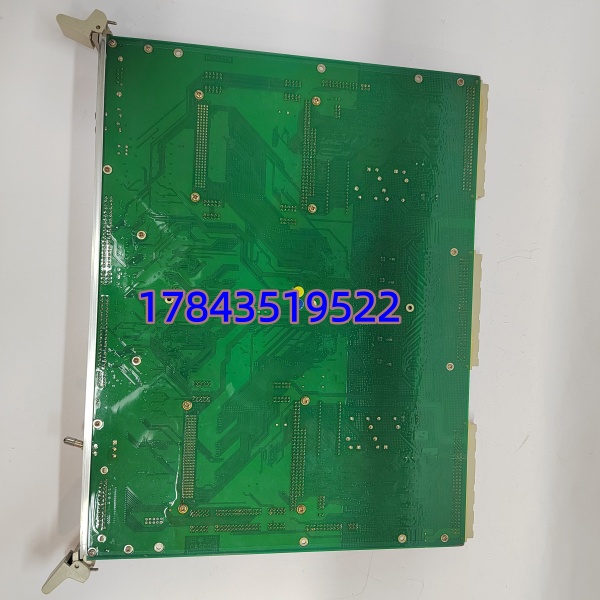

ALSTOM SDK-C0147 12004-101-00 SBS04M17C 是燃气轮机控制系统的核心备件，属于 SBS 分布式 I/O 架构的智能底板总成。专为承载 SBS04Axx、SBS04Dxx 等 I/O 功能卡设计，是整个系统信号传输与处理的基础平台。
采用军工级 PCB 材质与镀金连接器，具备耐高温、高湿、强振动特性，适配电厂、燃机等严苛工业环境。集成以太网通讯接口，支持 Ethernet/IP 协议，实现与上位系统高速数据交互，保障控制信号稳定传输。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | SDK-C0147 12004-101-00 SBS04M17C |
| 品牌 | ALSTOM（GE Power 旗下） |
| 供电电压 | 24VDC（18–36VDC 宽范围） |
| 通讯协议 | Ethernet/IP、ControlNet |
| 通讯速率 | 10/100 Mbit/s |
| 工作温度 | 0 ~ 60 ℃ |
| 功耗 | 800mA @ 5.1VDC |
| 材质 | 军工级 PCB、镀金连接器 |
| 尺寸 | 150 mm × 100 mm × 50 mm |
| 认证 | CE、UL、RoHS |
质量检测流程
- 入库验收检测
- 核对原厂型号、序列号、装箱单，确保来源可追溯。
- 检查 PCB 无腐蚀、无划痕、无维修痕迹，镀金触点完好。
- 确认防静电袋、合格证、说明书齐全。
- 上机功能测试
- 测试环境：ALSTOM 燃机控制系统专用测试机架。
- 通电自检：LED 指示灯状态正常，无报错。
- 通讯测试：Ethernet/IP 通讯握手正常，数据传输稳定。
- 负载测试：连续运行 24 小时，温升≤40K，无异常噪音。
- 生成测试报告，记录关键数据。
- 电气参数测试
- 绝缘电阻：500V 摇表测试，绝缘电阻 > 10MΩ。
- 接地连续性：测试正常，无断路、虚接。
- 固件验证
- 读取固件版本并记录，确保与系统兼容。
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签。
- 防静电袋密封，气泡膜 + 硬纸箱包装，防潮防振。
技术避坑指南
- 固件版本不匹配
- 问题：新底板固件与现有系统版本不一致，导致通讯中断。
- 避坑：更换前读取原底板固件版本，采购时明确版本范围；差异时联系供应商刷新固件。
- 案例：某电厂更换底板后，PLC 持续报通讯超时，排查发现固件从 V2.8 升至 V3.1，协议不兼容。
- 背板连接器损坏
- 问题：插拔时用力不当，导致连接器针脚弯曲、镀金层脱落。
- 避坑：断电后垂直插拔，避免暴力操作；操作前佩戴防静电手环。
- I/O 卡配置错误
- 问题：新底板 DIP 开关与原配置不一致，导致 I/O 卡无法识别。
- 避坑：更换前拍照记录原开关位置，新底板严格复刻配置。
- 电源规格不符
- 问题：现场供电电压波动大，超出底板宽压范围，导致工作异常。
- 避坑：实测供电电压，确保在 18–36VDC 范围内；建议配置稳压电源。
- 静电击穿风险
- 问题：干燥环境下操作，静电击穿 PCB 芯片。
- 避坑：全程佩戴防静电手环，在防静电垫上操作；冬季尤其注意。
