描述
产品深度介绍

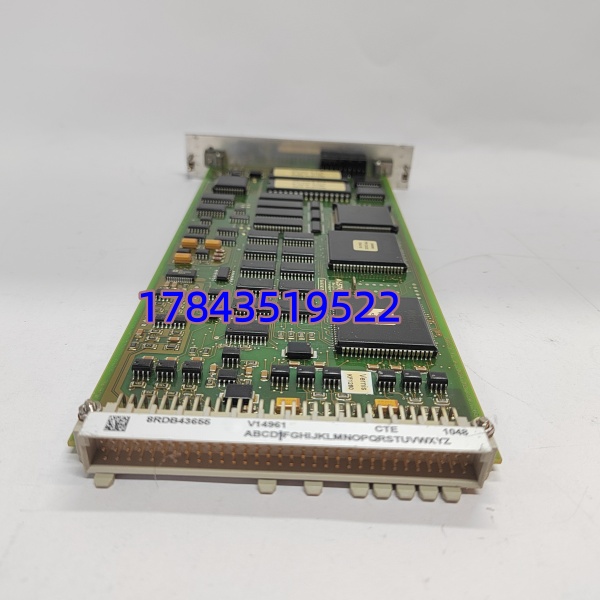

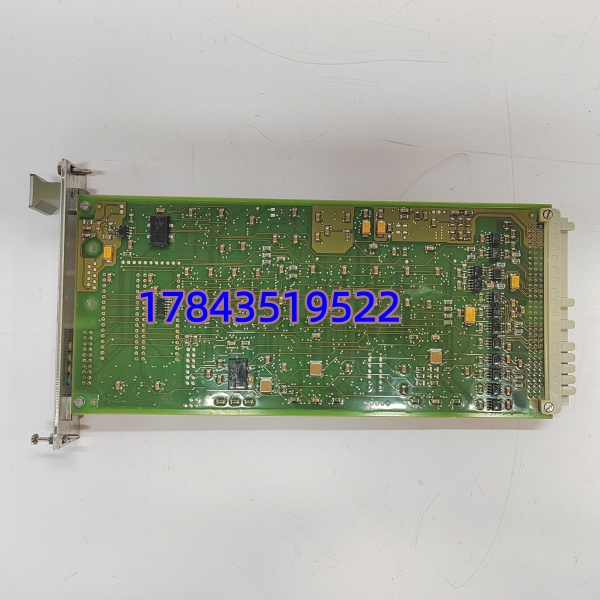

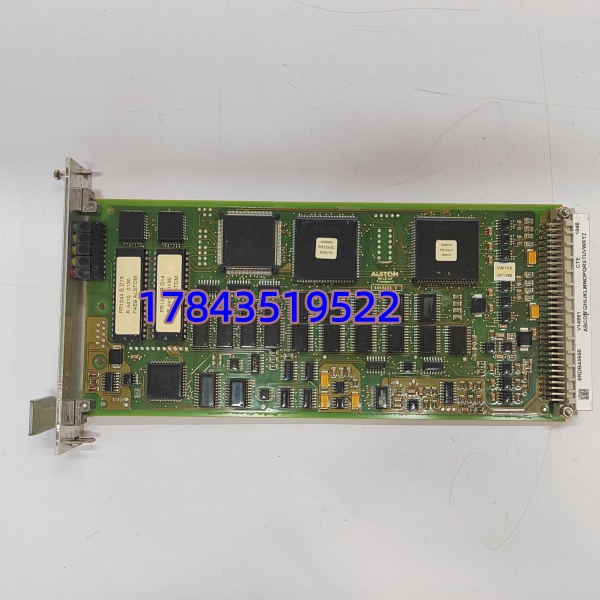

ALSTOM NRD108028（8RDB43655 / SA43655.E）是阿尔斯通专为电力、轨道交通及大型工业自动化系统设计的专用控制模块。作为 DCS 与控制系统的核心单元，负责现场信号采集、数据运算、联锁保护及通讯接口转换，适配高可靠性、连续运行的严苛工况。
该模块采用工业级元器件与加固设计，具备抗电磁干扰、抗震、宽温适应能力，支持长期无人值守运行。板载多通道 IO 与标准通讯接口，可与同系列控制单元无缝兼容，同型号可直接替换，降低停机风险。
关键技术规格
| 参数项 | 技术详情 |
|---|---|
| 型号全称 | NRD108028、8RDB43655、SA43655.E（同料多编号） |
| 品牌 | ALSTOM（阿尔斯通） |
| 供电电压 | 220V AC 或 12V DC（双输入适配） |
| 功能 | 信号处理、逻辑控制、联锁保护、通讯接口 |
| 通道配置 | 多通道模拟量 / 开关量混合 IO（具体以原厂手册为准） |
| 工作温度 | -20°C 至 +70°C（工业宽温级） |
| 安装方式 | 标准机架插卡式（适配 ALSTOM 专用插槽） |
| 通讯协议 | 支持 ALSTOM 专用总线及常用工业协议 |
| 可靠性 | MTBF ≥ 50,000 小时，带硬件看门狗 |
| 应用场景 | 电力电站、轨道交通、大型工业 DCS 系统 |
质量检测流程
- 入库验收检测核验原厂装箱单、序列号与报关单据，完成来源追溯。检查板卡无腐蚀、划痕、掉件或维修痕迹，焊点饱满无虚焊。核对说明书、合格证、保修卡等附件齐全。
- 上机功能测试搭建 ALSTOM 原厂测试机架，通电自检，确认 LED 指示灯状态正常。执行全通道信号模拟测试、通讯握手测试，连续满载运行 24 小时，记录温升与稳定性，出具完整测试报告，可提供测试视频 / 照片。
- 电气参数测试采用 500V 摇表测试绝缘电阻（>10MΩ），完成接地连续性与耐压测试，无击穿、漏电现象。用 Fluke 115 万用表复测供电、信号端口参数，符合出厂标准。
- 固件与配置验证读取板卡固件版本并记录，区分批次差异。对 DIP 开关、跳线位置拍照存档，留存原始配置，避免替换时配置错误。
- 最终质检与包装质检员逐项签字确认，模块装入防静电袋密封，外层气泡膜 + 纸箱加固，粘贴 QC 合格标签（含检测日期），确保运输安全。
技术避坑指南
- 固件版本不匹配新旧模块固件版本差异会导致通讯中断、联锁误动作。替换前务必读取原模块固件版本，采购时明确版本范围；版本不兼容时，联系供应商远程刷新固件。曾遇现场直接替换后，系统持续报通讯超时，排查为固件跨版本导致协议不兼容。
- DIP 开关 / 跳线配置错误开关 / 跳线对应站地址、波特率、终端电阻等关键参数，出厂默认配置未必适配现场。替换前必须拍照记录原配置，新模块上机前严格复刻；总线两端 120Ω 终端电阻仅各设 1 处，重复开启会导致信号反射异常。
- 背板连接器与引脚兼容同型号不同批次模块，背板连接器引脚定义可能微调。替换前核对接线图，勿凭经验接线；屏蔽层优先单端接地，避免引入干扰导致信号跳变。
- 电源容量与压降问题模块双输入供电，220V AC 适配电网、12V DC 适配冗余电源。更换前计算机架总功耗，预留 20% 余量；电压偏离标准值 ±10% 会加速元器件老化，甚至触发停机保护。
- 静电防护（ESD）板卡集成精密芯片，干燥环境下静电极易击穿电路。操作全程佩戴防静电手环、在防静电垫上拆装；曾有工程师未做防护直接插拔模块，通电后元件烧毁，整板报废。
