描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | N897164611M |
| 输入电压 | 85–264VAC（47–63Hz）或 88–300VDC |
| 输出配置 | +5VDC@4A；±15VDC@0.5A；或 24VDC@1.7A |
| 输出功率 | 连续 40W |
| 隔离强度 | 输入 – 输出 3kVAC；输入 – 地 1.5kVAC |
| 纹波噪声 | <50mV p-p |
| 效率 | 典型 > 80% |
| 保护功能 | 过流、过压、过热关机（自动恢复） |
| 工作温度 | −30°C ~ +70°C |
| 安装方式 | 标准 DIN 导轨（35mm） |
| 尺寸（宽 × 高 × 深） | 约 200×120×60mm |
| 重量 | 约 2kg |
| 认证 | UL、CSA、CE、IEC 61000-6-2 |
| MTBF | >200,000 小时 |
产品深度介绍

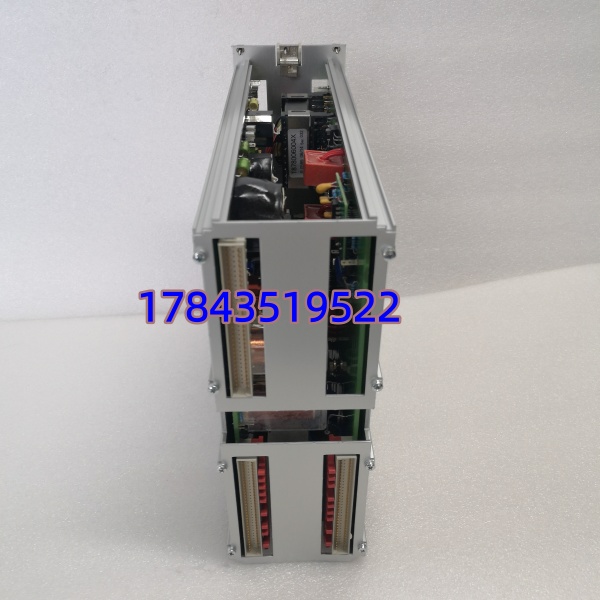

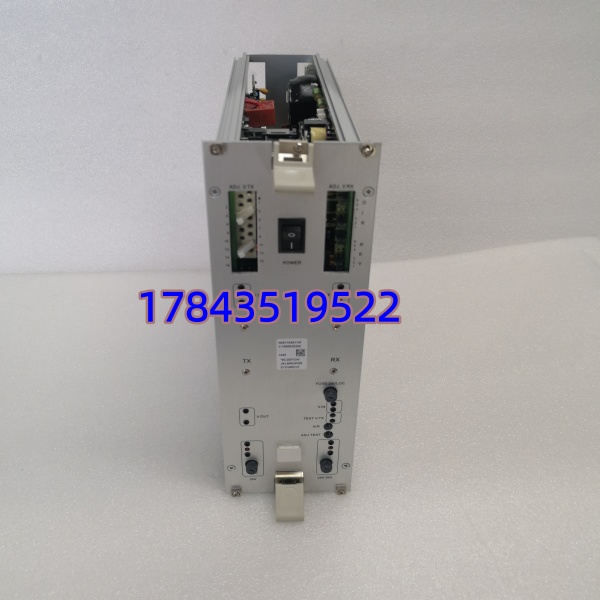

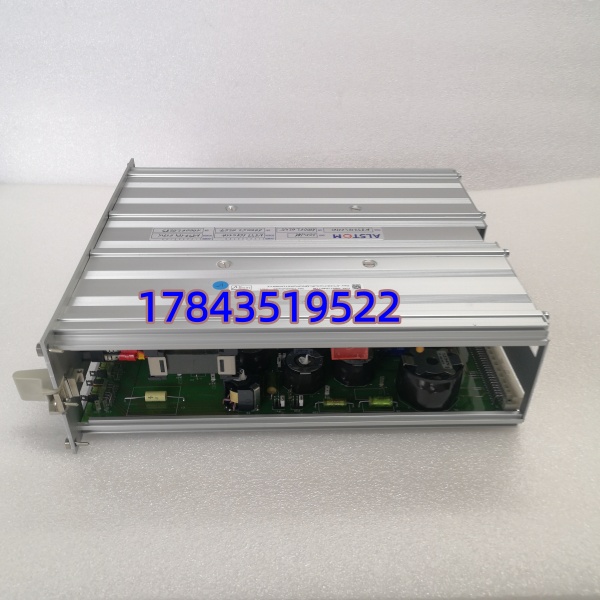

ALSTOM N897164611M 是阿尔斯通专为电力、轨道交通、DCS 系统设计的高可靠隔离电源模块，可将宽范围交直流输入转为控制系统所需的 + 5V、±15V 或 24V 稳定直流。模块采用3kV 强化隔离，有效阻断地环流与干扰；低纹波设计（<50mV）保障模拟电路精度；具备过流 / 过压 / 过热三重保护，故障自动恢复。金属外壳加固，适应 – 30°C~+70°C 宽温，适合严苛工业环境。
应用场景与行业案例
工程痛点
电力变电站、铁路车载、冶金 DCS 等场景，供电电压波动大、干扰强；普通电源易烧损、纹波大导致模拟量漂移，引发控制误动作。
典型应用场景
- 电力行业 – 变电站 DCS / 保护装置为继电保护、测控单元、通讯模块提供隔离电源，抵御电网浪涌与地电位差，保障设备稳定。
- 轨道交通 – 车载控制系统列车牵引控制、信号系统供电；宽输入（88–300VDC）适配车载电压波动，抗振动、宽温设计适配车载环境。
- 冶金 / 水泥 – 过程控制 DCS为 PLC、I/O 卡件、传感器供电；低纹波保证温度 / 压力等模拟量采集精度，隔离设计抵御变频器干扰。
- 工业自动化 – 控制柜集中供电中小型控制柜内统一为控制卡、继电器、通讯模块供电；DIN 导轨安装，节省空间，布线简洁。
真实案例
某 500kV 变电站改造，原用普通 24V 电源，夏季高温 + 电网波动时，每周 1-2 次电源跳闸，导致保护装置离线。更换为ALSTOM N897164611M：
- 接入站用 220VAC，输出 24VDC 给保护装置；
- 3kV 隔离彻底解决地环流干扰，纹波降至 < 40mV；
- 宽温（-30°C~+70°C）适应夏季机柜高温；
- 连续运行 18 个月无一次故障，保护装置运行稳定。
