描述
产品深度介绍

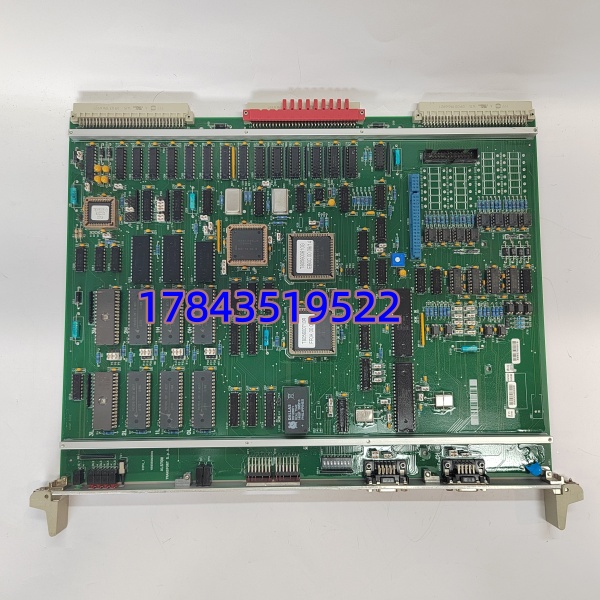

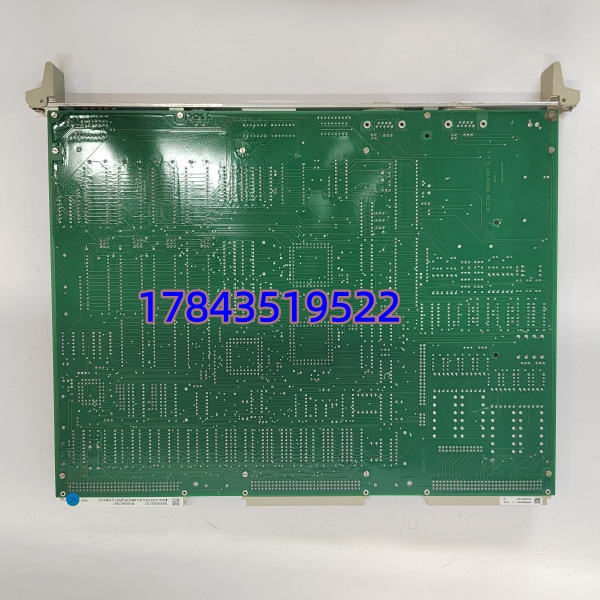

ALSTOM ECPU_1（含 N895600512D/N895600051C/N895600200Q）是阿尔斯通专为电力、交通、重工业设计的核心 CPU 模块，属于 ALSPA 平台关键部件。作为冗余控制系统的大脑，它负责处理海量过程数据、执行复杂控制算法并管理系统通讯，保障关键流程的高可靠运行。
该模块采用加固设计，适配严苛工业环境，支持 Modbus TCP/IP、Modbus RTU、DNP3 等多协议，可无缝集成不同设备与系统。具备冗余切换能力，故障时可快速恢复，满足高可用性场景需求，是老旧 ALSTOM DCS 系统维护升级的核心备件
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | ECPU_1（N895600512D/N895600051C/N895600200Q） |
| 品牌 | ALSTOM（阿尔斯通） |
| 处理器 | ARM Cortex 系列 |
| 电源 | 24V DC |
| 通讯接口 | 以太网、串口、USB |
| 支持协议 | Modbus TCP/IP、Modbus RTU、DNP3 |
| 工作温度 | -20°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸 | 标准机架插卡式 |
| 冗余支持 | 支持系统冗余切换 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认设备处于安全状态
- 断开控制机架总电源及 UPS，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：十字螺丝刀（PH1）、万用表、标签纸、手机（拍照记录）备份工作：导出系统程序，拍照记录原模块接线与 DIP 开关位置
阶段二：拆卸旧模块（10 分钟）
- 松开模块面板固定螺丝，取下前盖板
- 按标签逐一断开通讯线、电源线，避免拉扯
- 按压模块底部导轨卡扣，垂直拔出旧模块（防止背板针脚弯曲）
- 清理背板插槽灰尘，检查针脚无变形、无腐蚀
阶段三：安装新模块（15 分钟）
- 从防静电袋取出 ECPU_1，核对型号与件号无误
- 复刻原模块 DIP 开关配置（站地址、波特率、终端电阻）
- 对准机架插槽垂直插入，听到卡扣 “咔哒” 声即固定到位
- 按标签恢复所有线缆连接，端子螺丝扭矩控制在 0.5N・m
- 自检：开关配置正确、线缆无松动、模块与机架对齐
阶段四：上电测试（10 分钟）
- 测量输入电压 24V DC 正常，无短路
- 先给机架上电，观察 RUN 绿灯常亮、无 ERR 红灯报警
- 连接编程软件，扫描识别 ECPU_1 模块，核对固件版本
- 测试以太网、串口通讯，确认数据传输正常
- 连续运行 30 分钟无报警，记录模块序列号与更换信息
