描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | MCGG52H1CB0753C |
| 保护类型 | 三相过流（IDMT）+ 接地故障保护 |
| 特性曲线 | IEC 标准反时限 / 强反时限 / 极端反时限 |
| 速断动作时间 | ≤5 ms（高定值瞬时跳闸） |
| 复位时间 | 50–500 ms（可调） |
| 工作电压 | 110–240 VAC/DC 自适应 |
| 环境温度 | -20°C 至 +60°C |
| 防护等级 | IP20（面板安装） |
| 尺寸（宽 × 高 × 深） | 263 mm × 58 mm × 280 mm |
| 重量 | 约 4.3 kg |
| 认证 | IEC 60255、CE、UL |
产品深度介绍

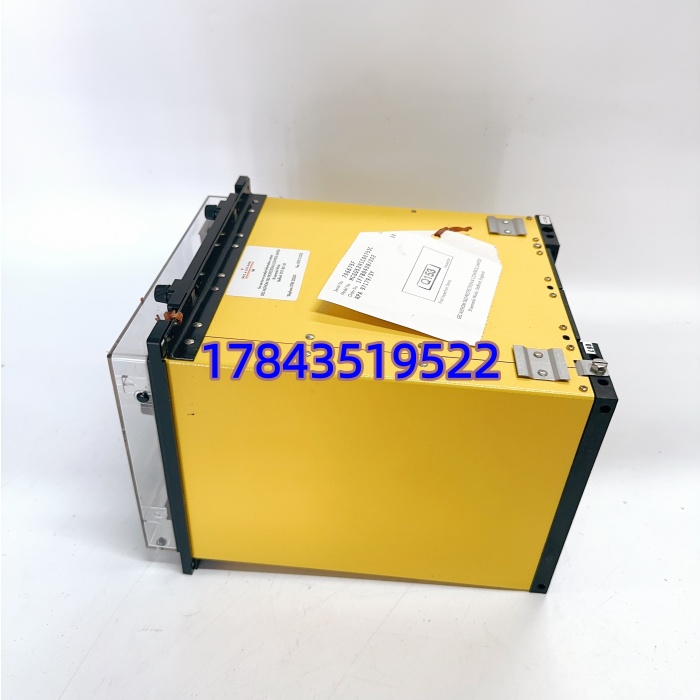

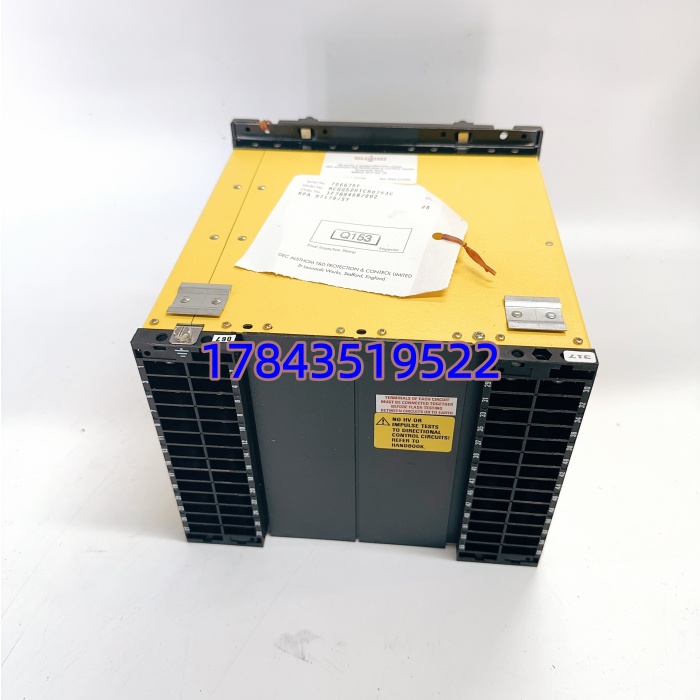

ALSTOM MCGG52H1CB0753C 是阿尔斯通专为中低压配电系统设计的多功能过流与接地故障保护继电器，属于经典 MCGG 系列核心型号。采用模块化结构，具备高精度电流检测与毫秒级速断能力，可替代传统电磁式继电器，适配老系统改造与新柜设计。
集成 IEC 标准反时限曲线与独立接地故障保护段，可灵活匹配馈线、电机、变压器等不同设备的保护需求；自带故障指示灯与动作记录触点，便于现场排查与信号远传，广泛应用于电力、冶金、水处理等工业场景。
应用场景与行业案例
工程痛点
工业配电中，馈线 / 电机短路或接地故障若不能快速切除，会导致电缆烧毁、设备损坏甚至越级跳闸，扩大停电范围；传统继电器精度低、动作慢、无故障记录，运维困难。
典型应用场景
- 电力行业 – 中低压馈线保护用于 10kV/0.4kV 配电系统馈线柜，监测三相电流与接地故障，故障时快速跳闸，防止电缆过热与上级开关越级动作。
- 冶金行业 – 大功率电机保护适配轧钢电机、高炉风机等大功率电机，躲过启动冲击电流，堵转 / 短路时毫秒级切断电源，保护电机绕组。
- 工业厂房 – 变压器保护为车间配电变压器提供过流与接地故障保护，替代传统熔断器，动作值可调、可记录，降低运维成本。
真实案例
案例：某钢铁厂电机保护升级2025 年，山东某钢厂 380V 除尘风机频繁因堵转烧毁电机，原电磁继电器动作不稳定、无记录。更换为ALSTOM MCGG52H1CB0753C后，精准躲过启动冲击，堵转时 8ms 内跳闸；故障指示灯明确指示故障类型，半年内未再烧损电机，运维效率提升 60%。
核心卖点与差异化
- 双保护集成：同时具备三相过流 + 接地故障保护，一台替代两个传统继电器，节省柜内空间。
- 毫秒级速断：高定值瞬时跳闸≤5ms，快速切除严重故障，减少设备损伤与停电损失。
- 高精度整定：电流定值与时间曲线连续可调，适配不同容量设备，避免误动 / 拒动。
- 宽温稳定运行：-20°C 至 + 60°C 工作温度，适配钢厂、电厂等高温、粉尘恶劣工况。
- 原装品质保障：全新原装，12 个月质保，提供原厂出厂校准报告，支持现场调试指导。
