描述
关键技术规格
- 通道数量：16 路继电器输出
- 输出类型：干触点继电器（NO/NC）
- 额定负载：250VAC / 30VDC，5A
- 隔离电压：2.5kV RMS（通道 – 总线、通道 – 通道）
- 工作电源：24VDC ±10%
- 功耗：12W（典型）
- 工作温度：-20°C ~ +70°C
- 尺寸（长 × 宽 × 高）：190×110×35 mm
- 重量：约 1.2 kg
- 安装方式：DIN 导轨安装
- 兼容系统：ALSTOM Symphony Plus、Symphony Harmony、AGC-3000
产品深度介绍

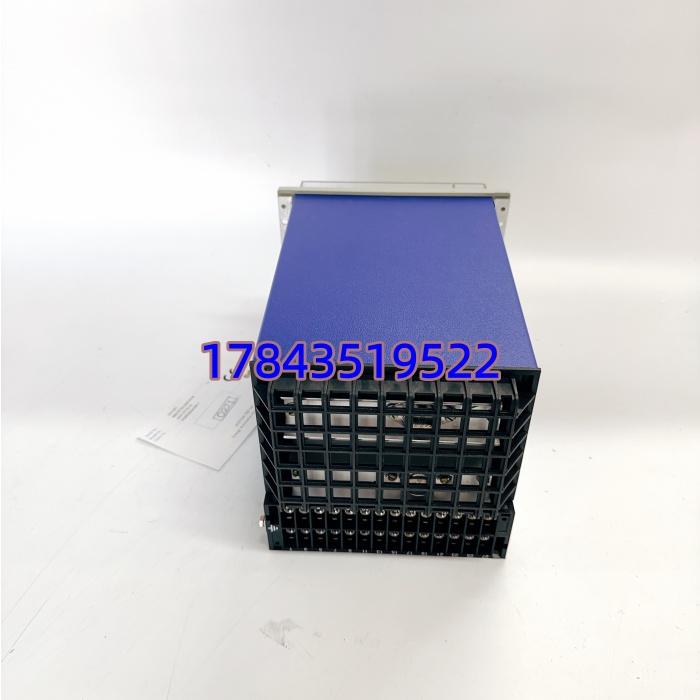

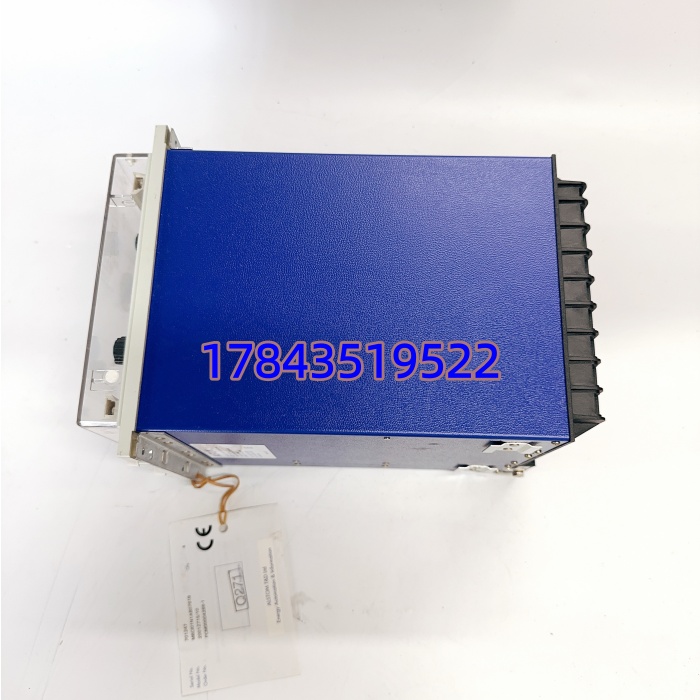

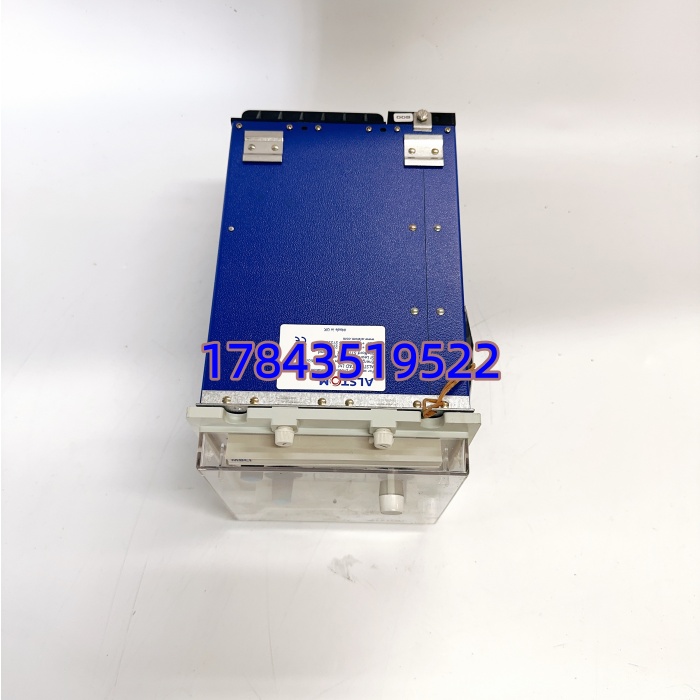

ALSTOM MBCI01N1AB0761B 是 GE 能源旗下阿尔斯通专为电站 DCS 系统设计的16 通道继电器输出模块，属于 Symphony 系列核心 I/O 卡件。模块采用光电隔离技术，每通道独立 2.5kV 隔离，有效抵御电厂强电磁干扰。
作为开关量控制核心部件，它接收主控指令，通过继电器触点驱动断路器、电磁阀、电机启停等现场设备。宽温设计（-20°C~+70°C）、工业级抗振动结构，适配火电、联合循环电厂等严苛环境，是电站自动化系统的关键保障备件。
应用场景与行业案例
工程痛点
电厂 DCS 系统 DO 模块老化易导致阀门拒动、开关误动作；电磁干扰强导致信号不稳定；旧模块停产，替换件难寻且兼容性差，影响机组安全运行。
典型应用场景
- 火电 / 联合循环电厂 – DCS 控制系统驱动锅炉、汽轮机、发电机的断路器、电磁阀、泵 / 风机启停，是电厂开关量控制核心卡件。
- 燃气轮机控制 – AGC 系统控制燃气轮机燃料阀、点火系统、保护回路，保障机组启停与安全保护动作可靠。
- 电站辅机控制 – 水处理 / 除灰系统驱动加药泵、排灰阀、沉淀池电磁阀，实现辅机系统自动联锁控制。
- 工业过程控制 – 化工 / 油气行业用于紧急停车（ESD）、联锁保护、阀门控制，适配高可靠性要求场景。
真实案例
去年 6 月，某 300MW 火电厂 #2 机组 DCS 系统 4 块旧 DO 模块老化，频繁出现电磁阀误动作，严重威胁机组安全。原型号已停产，市面兼容件稀缺。更换 4 块 MBCI01N1AB0761B 后，误动作完全消除，系统稳定性显著提升。模块即插即用，无需修改程序，4 小时完成更换，未影响机组发电计划。后续该厂将此型号列为标准备用卡件，杜绝同类风险。
核心卖点与差异化
- 电厂专用高可靠性：2.5kV 光电隔离，抗电磁干扰能力强，适配电厂强干扰环境。
- 16 通道高密度输出：单模块 16 路继电器，节省机柜空间，降低备件库存成本。
- 宽温工业级设计：-20°C~+70°C 稳定运行，耐受电厂高温、粉尘环境。
- GE 原厂正品保障：全新原装，一年质保，出厂全功能测试，可提供报告。
- 完美兼容 Symphony 系统：与 ALSTOM Symphony Plus/Harmony 无缝适配，即插即用。
