描述
键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | BGTR8HE，24491276A1004 |
| 结构类型 | VMEbus 8 槽标准机架 |
| 供电输入 | 220V AC ±10%，50/60Hz |
| 电源输出 | ±5V、±12V、24V DC，总功率 400W |
| 总线标准 | VME64，支持 6U 板卡 |
| 隔离特性 | 通道间电气隔离（2500VAC/1 分钟） |
| 工作温度 | -25℃ ~ +70℃ |
| 防护等级 | IP20（机柜内安装） |
| 尺寸（高 × 宽 × 深） | 482×266×355 mm（19 英寸标准） |
| 重量 | 约 18 kg |
| 兼容板卡 | PIB903、AR1351 等 ALSTOM VME 系列 |
产品深度介绍

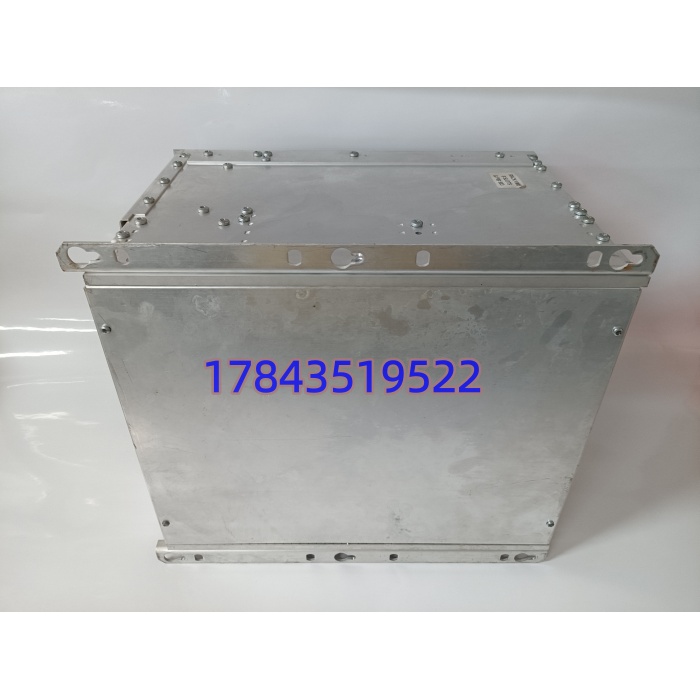

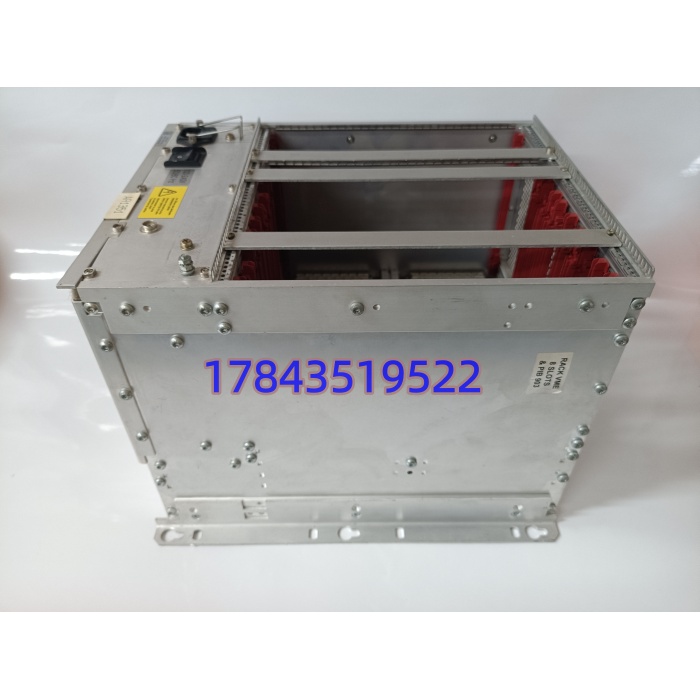

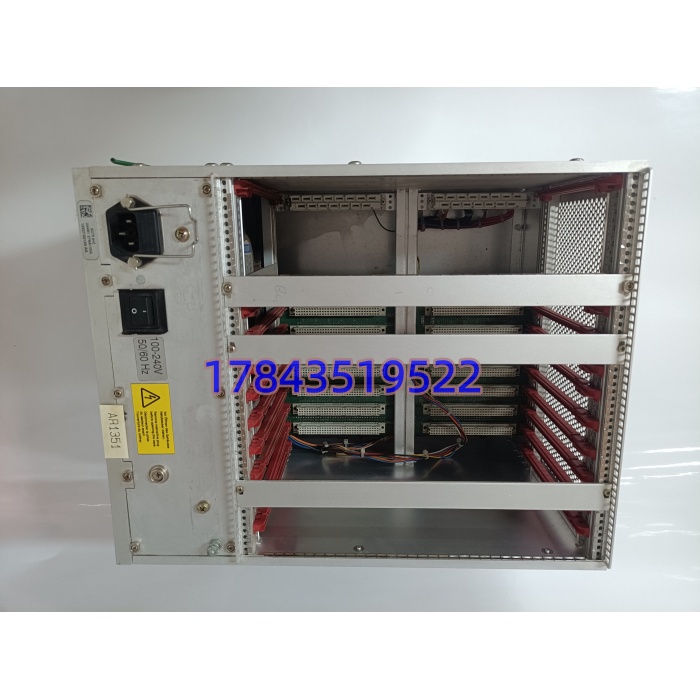

BGTR8HE（24491276A1004）是 ALSTOM 专为电力保护与牵引控制系统设计的 VME 总线 8 槽机架，集成高性能电源单元与总线背板，为关键控制板卡提供稳定供电与可靠通讯。
作为 ALSTOM legacy 系统核心部件，它采用加固型工业设计，具备强抗振动、宽温运行能力；背板自带总线隔离与浪涌保护，可抵御电网波动与电磁干扰，长期运行稳定性高，广泛应用于电网、轨道交通、工业传动领域。
应用场景与行业案例
工程痛点
电力 / 牵引控制系统需高可靠机架 + 电源，普通机架抗干扰差、供电不稳，易导致板卡烧毁、系统宕机，影响电网调度或列车运行安全。
典型应用场景
- 电力行业 – 电网保护柜变电站继电保护系统 VME 板卡（如保护、测量、通讯卡）安装载体，提供稳定电源与总线通讯，保障故障时快速跳闸。
- 轨道交通 – 牵引控制单元机车 / 动车组牵引控制系统机架，承载主控、IO、通讯板卡，适配振动与宽温环境，保障牵引 / 制动稳定。
- 冶金行业 – 大功率传动控制轧机 / 电解槽整流器控制系统，适配高电磁干扰环境，确保多模块同步与数据可靠传输。
- 工业自动化 – 老系统升级替换替换老旧 ALSTOM VME 机架，兼容原有板卡，无需重新开发程序，降低升级成本。
真实案例
某省电网 500kV 变电站原有 ALSTOM 保护系统机架老化，电源波动大、通讯频繁中断，每月需停机维护 1-2 次，存在电网安全隐患；且原厂已停产，替换难度大。
采购 全新原装 BGTR8HE（24491276A1004） 后：
- 机架 + 电源整体替换，原有 8 块 VME 板卡直接兼容，4 小时完成更换
- 供电稳定性提升，通讯中断问题彻底解决，连续运行 18 个月零故障
- 宽温与抗振动设计适配变电站恶劣环境，维护工作量减少 90%
- 避免系统升级改造，直接节省成本超 80 万
